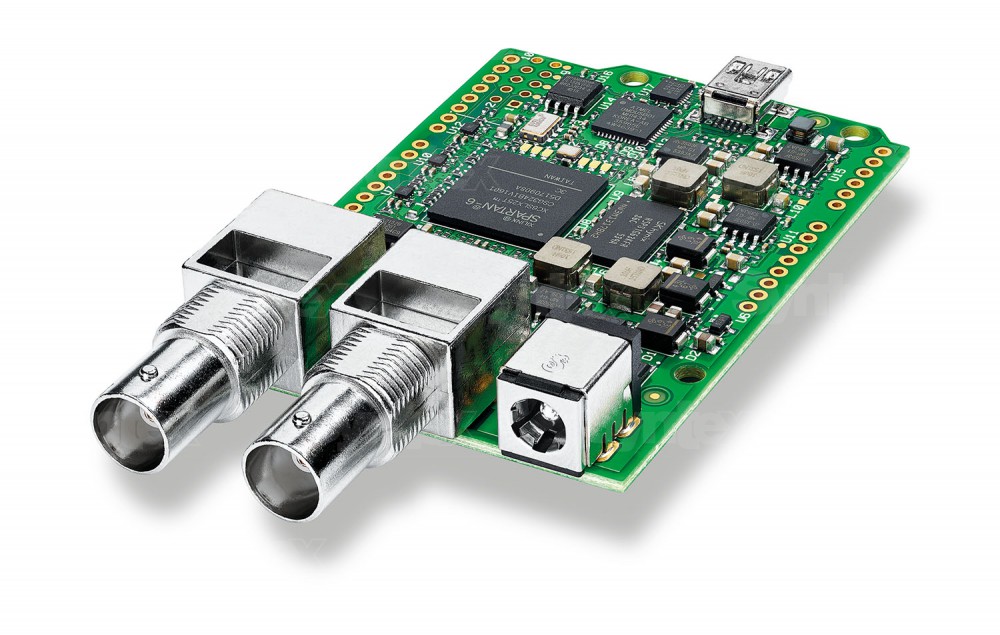

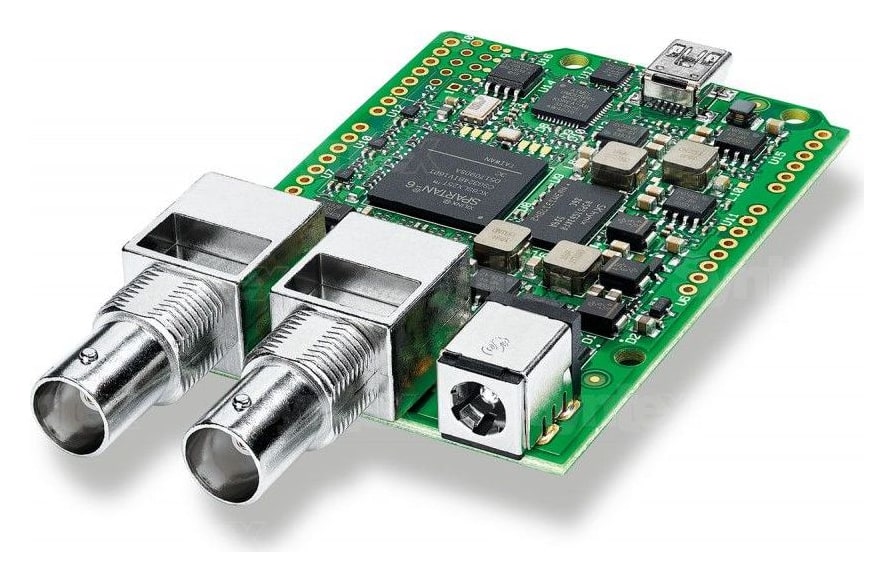

Blackmagic Design 3G-SDI Arduino Shield

Otevřená cesta k vlastnímu kamerovému kontroléru

Vývoj vlastního ovládání: vytvořit dálkový kamerový kontrolér přímo pro SDI bývá složité a vyžaduje znalost vysokorychlostní digitální techniky. Tento shield převádí úlohu na dostupnou platformu Arduino a zpřístupňuje dokumentovaný Blackmagic SDI Camera Control Protocol.

Arduino je otevřená platforma pro rychlou tvorbu hardwarových prototypů. Standardní formát shield dovoluje modul osadit na kompatibilní desku Arduino R3 a vytvořit například joystick pro clonu a ostření, panel barevných korekcí nebo vlastní tally kontrolér.

SDI Camera Control Protocol: povely se vkládají do zatemňovacího intervalu SDI signálu, takže kamera přijímá ovládání po stejném kabelu jako video. Ovládat lze kompatibilní kamery a objektivy, barevné korekce, tally i další funkce.

Součástí vývojových podkladů je ukázkový zdrojový kód. Příkazy jsou zdokumentované v uživatelské příručce, takže lze příklady upravit pro konkrétní studiový nebo instalační systém.

Oboustranný SDI modul má jeden vstup a jeden výstup, napájí Arduino, nabízí I²C i sériovou komunikaci a konektor USB pro aktualizaci firmwaru.
