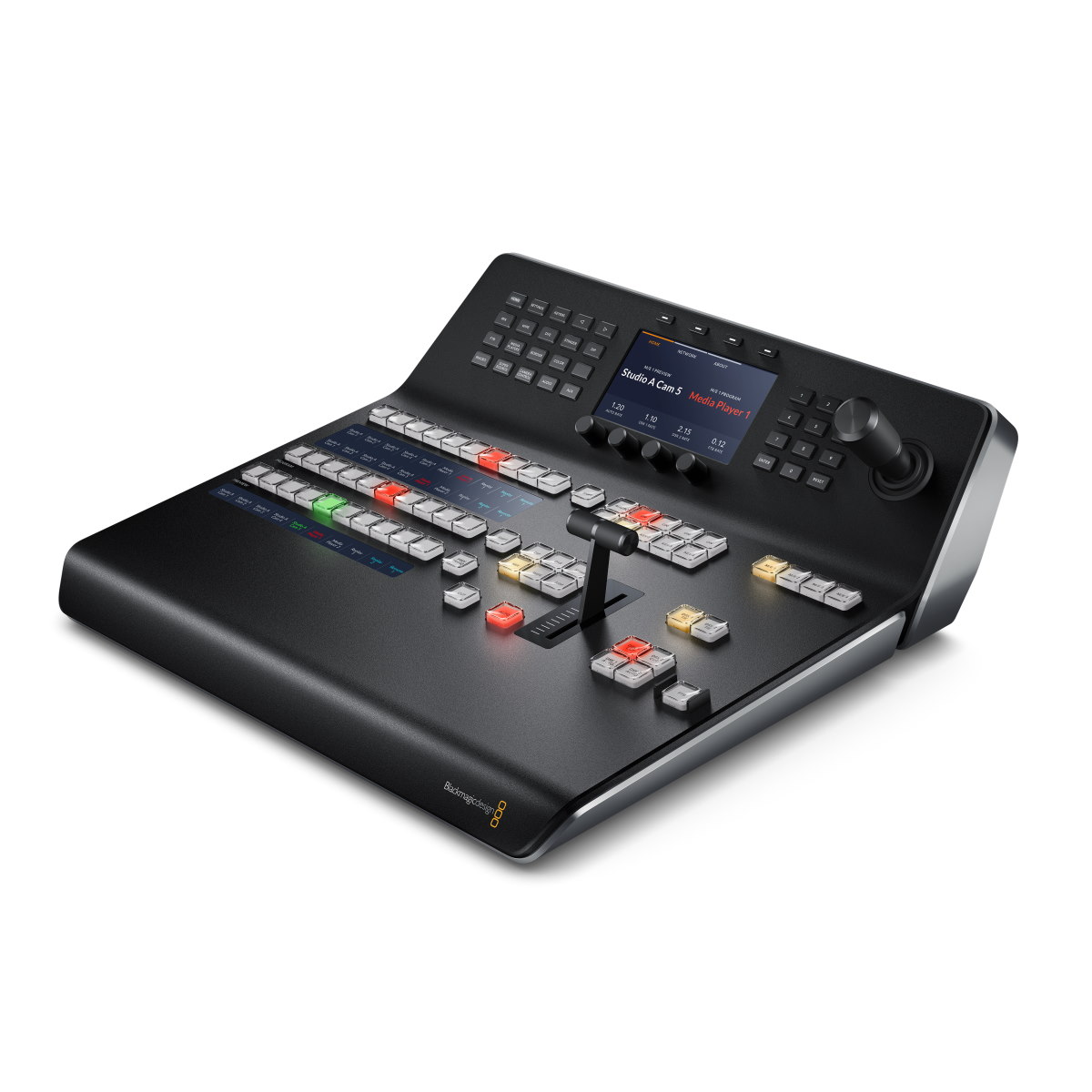

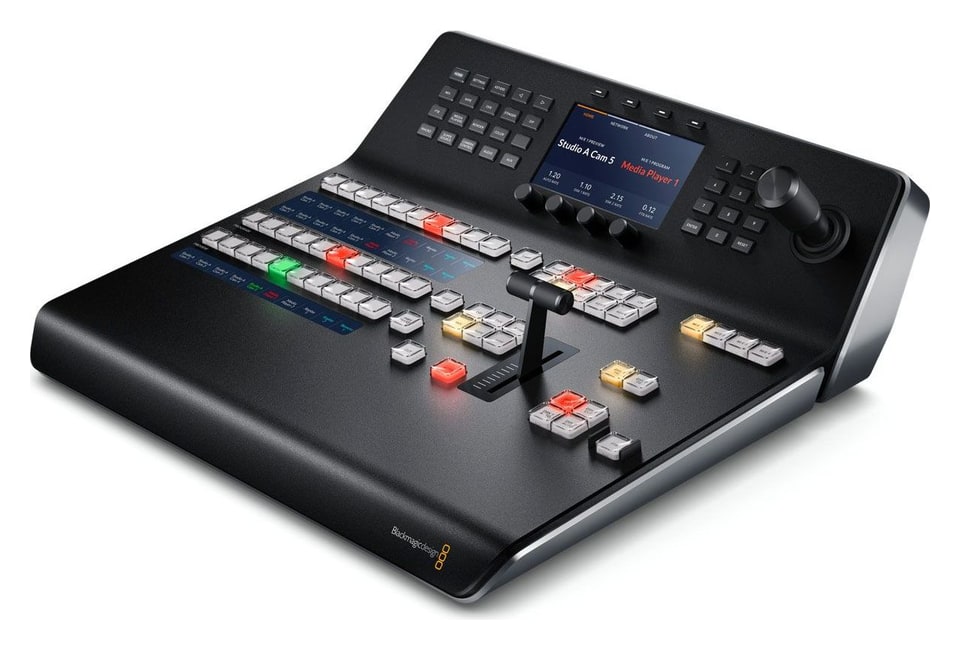

Blackmagic Design ATEM 1 M/E Advanced Panel 10

+2
  • Doprava zdarma
Kód zboží: SWPANELADV1ME10

ATEM 1 M/E Advanced Panel 10 je hardwarový ovládací panel pro přepínače ATEM, který přenáší práci ze softwaru na vysílací tlačítka, T-bar a joystick. Nabízí jednu řadu M/E s 10 přímými tlačítky zdrojů (s klávesou Shift až 20 zdrojů), 1 systémový LCD s klávesnicí funkcí, tříosý joystick pro DVE, makra a připojení přes Ethernet. Je ideální pro ATEM Constellation…

Více informací

Speciální akce: 85 689 Kč
85 690 Kč 85 689 Kč s DPH 70 817 Kč bez DPH
Přidat do porovnání Historie ceny
Dostupnost
na dotaz
Kód zboží:
SWPANELADV1ME10
Přidat do porovnání Historie ceny

Blackmagic Design ATEM 2 M/E Advanced Panel 20

167 690 Kčbez DPH 138 587 Kč

Blackmagic Design ATEM 4 M/E Advanced Panel 40

500 190 Kčbez DPH 413 380 Kč

Blackmagic Design ATEM 2 M/E Advanced Panel 30

199 990 Kčbez DPH 165 281 Kč

Blackmagic Design ATEM 2 M/E Advanced Panel 40

255 890 Kčbez DPH 211 479 Kč

Blackmagic Design ATEM 1 M/E Advanced Panel 20

101 890 Kčbez DPH 84 207 Kč

Blackmagic Design ATEM 1 M/E Advanced Panel 30

146 890 Kčbez DPH 121 397 Kč

Blackmagic Design ATEM Micro Panel

Skladem > 5 ks17 589 Kčbez DPH 14 536 Kč

Top příslušenství pro Blackmagic Design ATEM 1 M/E Advanced Panel 10

AVMATRIX Wireless Multi-Camera Tally Light System (4 x Tally Lamps)

  • Top produkt
AVMATRIX TS3019-4 je bezdrátový tally systém se základnovou jednotkou a čtyřmi tally
11 790 Kč
Skladem 5 ks

Blackmagic Design ATEM 4 M/E Constellation 4K

  • Doprava zdarma
Speciální akce
ATEM 4 M/E Constellation 4K je profesionální živý přepínač 4 M/E pro Ultra HD produkce.
254 489 Kč
254 490 Kč
Skladem 2 ks

Blackmagic Design ATEM 2 M/E Constellation HD

  • Doprava zdarma
  • POSLEDNÍ kus
ATEM 2 M/E Constellation HD je profesionální živý přepínač 2 M/E pro HD produkce.
48 090 Kč
Skladem 1 ks

Blackmagic Design ATEM 1 M/E Constellation HD

  • Doprava zdarma
ATEM 1 M/E Constellation HD je profesionální živý přepínač 1 M/E pro HD produkce.
28 290 Kč
K odeslání 1 ks

Blackmagic Design ATEM 2 M/E Constellation 4K

  • Doprava zdarma
Speciální akce
ATEM 2 M/E Constellation 4K je profesionální živý přepínač 2 M/E pro Ultra HD produkce.
117 489 Kč
117 490 Kč
na dotaz

Blackmagic Design ATEM 4 M/E Constellation IP

  • Doprava zdarma
ATEM 4 M/E Constellation IP je živý přepínač 4 M/E s nativním SMPTE-2110 pro velké
211 490 Kč
na dotaz

Blackmagic Design ATEM Constellation 8K

  • Doprava zdarma
ATEM Constellation 8K je profesionální živý přepínač 4 M/E pro Ultra HD a 8K produkce.
308 890 Kč
na dotaz

Blackmagic Design ATEM 4 M/E Constellation 4K Plus

  • Doprava zdarma
ATEM 4 M/E Constellation 4K Plus je profesionální živý přepínač 4 M/E pro Ultra HD
351 590 Kč
na dotaz

Blackmagic Design ATEM 4 M/E Constellation HD

  • Doprava zdarma
ATEM 4 M/E Constellation HD je profesionální živý přepínač 4 M/E pro HD produkce.
107 590 Kč
na dotaz

Blackmagic Design ATEM 1 M/E Constellation 4K

  • Doprava zdarma
Speciální akce
ATEM 1 M/E Constellation 4K je profesionální živý přepínač 1 M/E pro Ultra HD produkce.
50 789 Kč
50 790 Kč
na dotaz

Ukázat všechno příslušenství

Popis produktu ČLÁNKY SPECIFIKACE OBSAH BALENÍ

Popis produktu

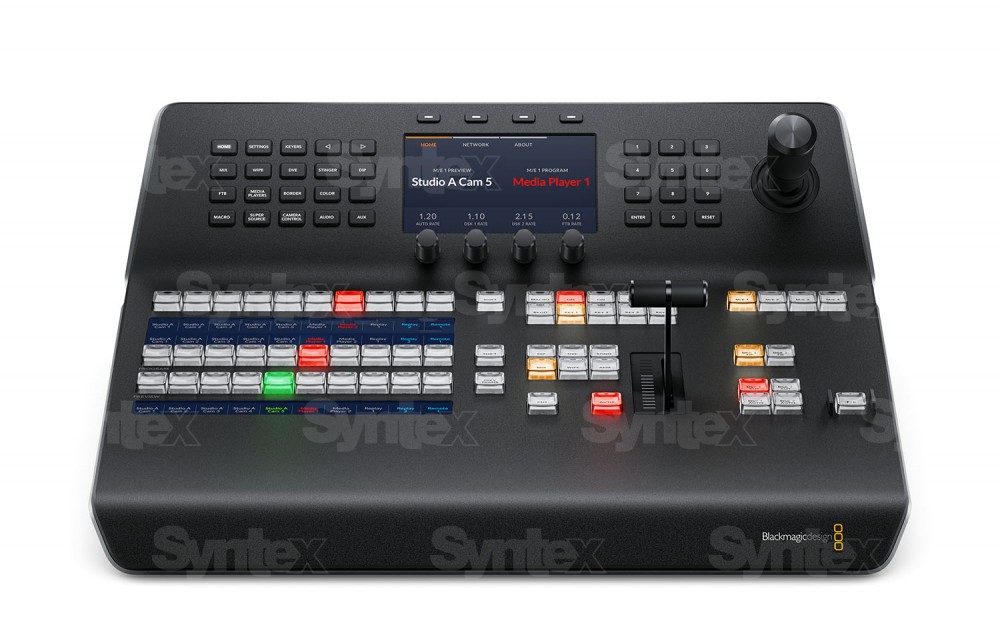

ATEM 1 M/E Advanced Panel 10 je hardwarový ovládací panel pro přepínače ATEM, který přenáší práci ze softwaru na vysílací tlačítka, T-bar a joystick. Nabízí jednu řadu M/E s 10 přímými tlačítky zdrojů (s klávesou Shift až 20 zdrojů), 1 systémový LCD s klávesnicí funkcí, tříosý joystick pro DVE, makra a připojení přes Ethernet. Je ideální pro ATEM Constellation i další přepínače ATEM.

Kompaktní hardwarový panel 1 M/E pro všechny přepínače ATEM

ATEM 1 M/E Advanced Panel 10 dává přepínači ATEM vysílací pracovní postup: zdroj připravíte na sběrnici náhledu, zkontrolujete ho na výstupu nebo v multiview a do vysílání pošlete tlačítkem CUT, AUTO nebo pákou T-bar. Fyzická tlačítka, otočné ovladače a joystick zpřístupní všechny funkce přepínače najednou.

1 řada M/E10 tlačítek · Shift 201× systémový LCDTříosý joystick1× T-bar2× Ethernet

Ovládání přímo, bez hledání v menu

Každý typ přechodu má vlastní tlačítko a systémový LCD hned zobrazí jeho parametry. Panel uloží 10 vlastních nastavení a makra spustí jediným stiskem, protože jsou uložená v přepínači.

Vlastní popisky a barvy

LCD u tlačítek ukazují názvy zdrojů a podsvícení tlačítek lze barevně přizpůsobit – operátor se rychle zorientuje i v rozsáhlé produkci.

Záložní napájení

Interní zdroj 100–240 V doplňuje vstup 12 V pro záložní napájení a dva porty Ethernet se smyčkou pro další panely nebo počítače.

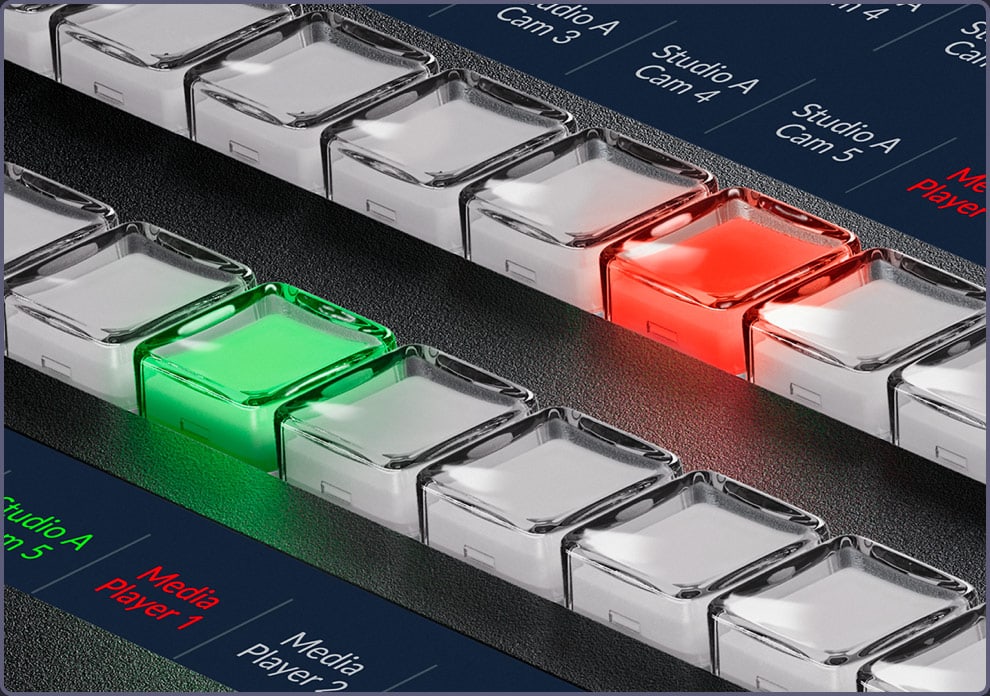

Tlačítka zdrojů s LCD popisky

Řada M/E má 10 přímých tlačítek zdrojů a s klávesou Shift zpřístupní 20 zdrojů. Zdroj připravený na sběrnici náhledu uvidíte na aux výstupu nebo v multiview, než ho pošlete do vysílání; v případě potřeby lze střihat i přímo na sběrnici programu.

ATEM 1 M/E Advanced Panel 10 – Tlačítka zdrojů s LCD popisky

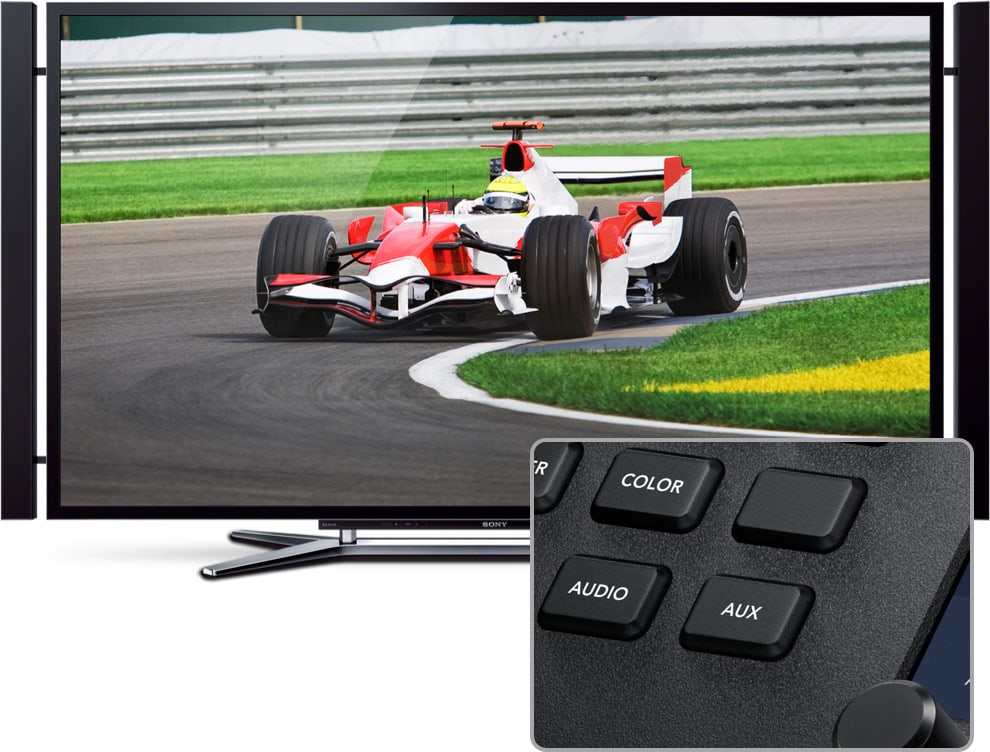

Výběrová sběrnice a aux výstupy

Řada M/E má vlastní výběrovou sběrnici (select bus) pro směrování zdrojů na aux výstupy a do vnitřního zpracování, například do klíčovačů a DVE. Zdroj na výstupu změníte jediným stiskem tlačítka, stejně jako na SDI routeru.

ATEM 1 M/E Advanced Panel 10 – Výběrová sběrnice a aux výstupy

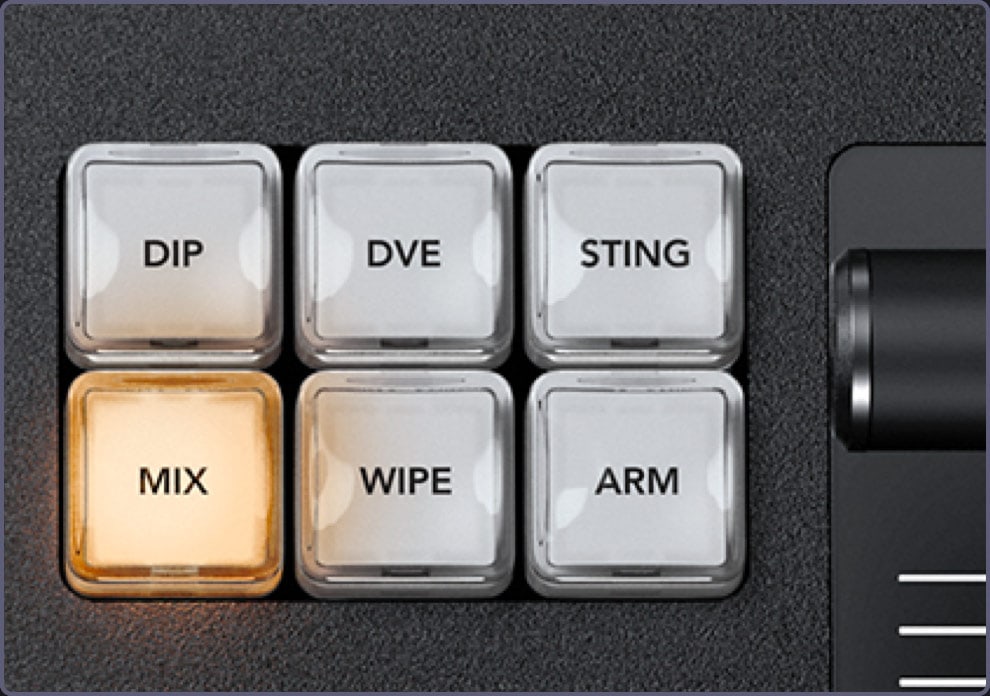

Přechody jedním tlačítkem

Mix, dip, wipe, DVE i stinger mají vlastní tlačítka a systémový LCD zobrazí parametry zvoleného přechodu. Automatický přechod se nastavuje od 1 do 250 snímků, takže je v celém pořadu stejný, a tlačítko náhledu přechodu (PREV TRANS) ho dovolí vyzkoušet na výstupu náhledu, než půjde do vysílání.

ATEM 1 M/E Advanced Panel 10 – Přechody jedním tlačítkem

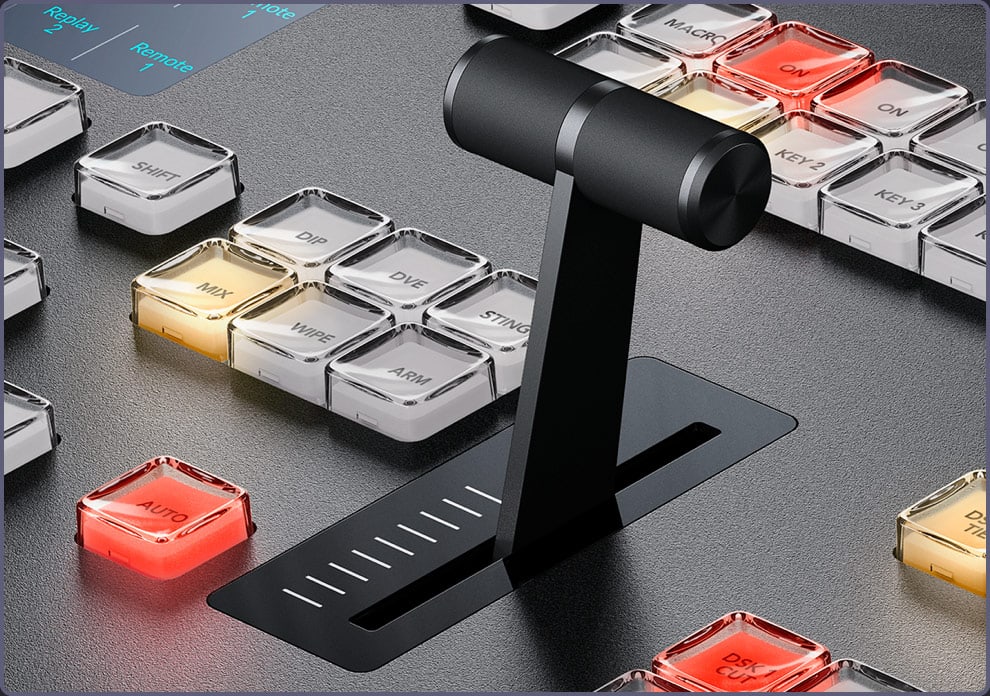

Páka T-bar a stmívání do černé

Ergonomická páka T-bar dovoluje vést přechod ručně v rytmu živého vystoupení. Tlačítko FTB stmívá celý výstup přepínače do černé – volitelně i se zvukem – a je chráněné proti náhodnému stisku.

ATEM 1 M/E Advanced Panel 10 – Páka T-bar a stmívání do černé

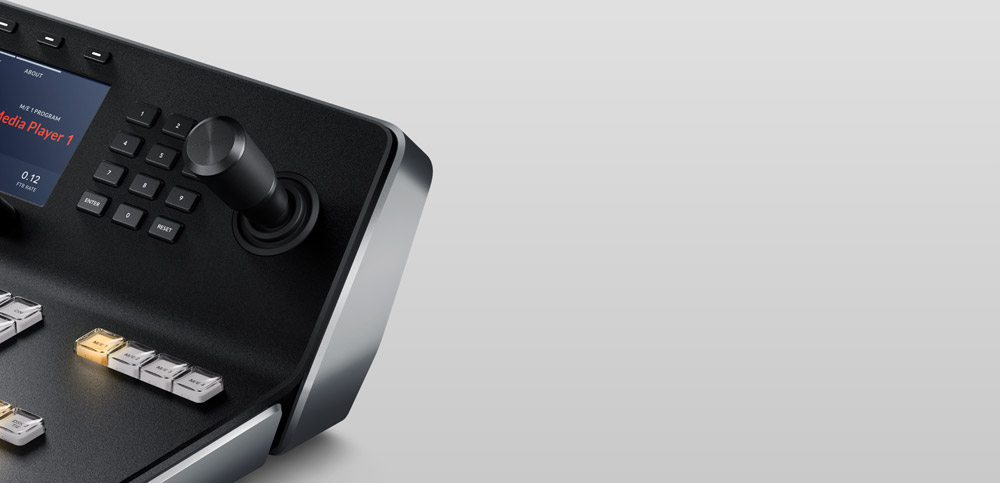

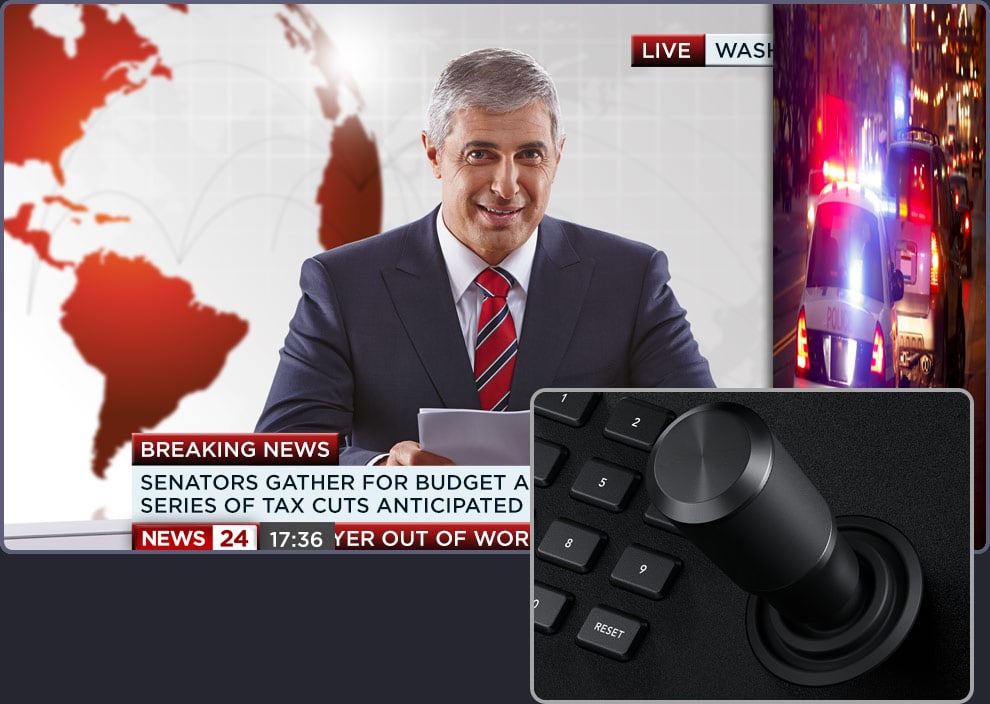

Tříosý joystick pro DVE

Joystick nastavuje polohu obrazu v obraze nahoru, dolů i do stran a otočením mění jeho velikost; stejně přesně umístí střed wipe přechodu. Pomocí joysticku lze zadat i počáteční a koncovou polohu pro vlastní animované pohyby DVE.

ATEM 1 M/E Advanced Panel 10 – Tříosý joystick pro DVE

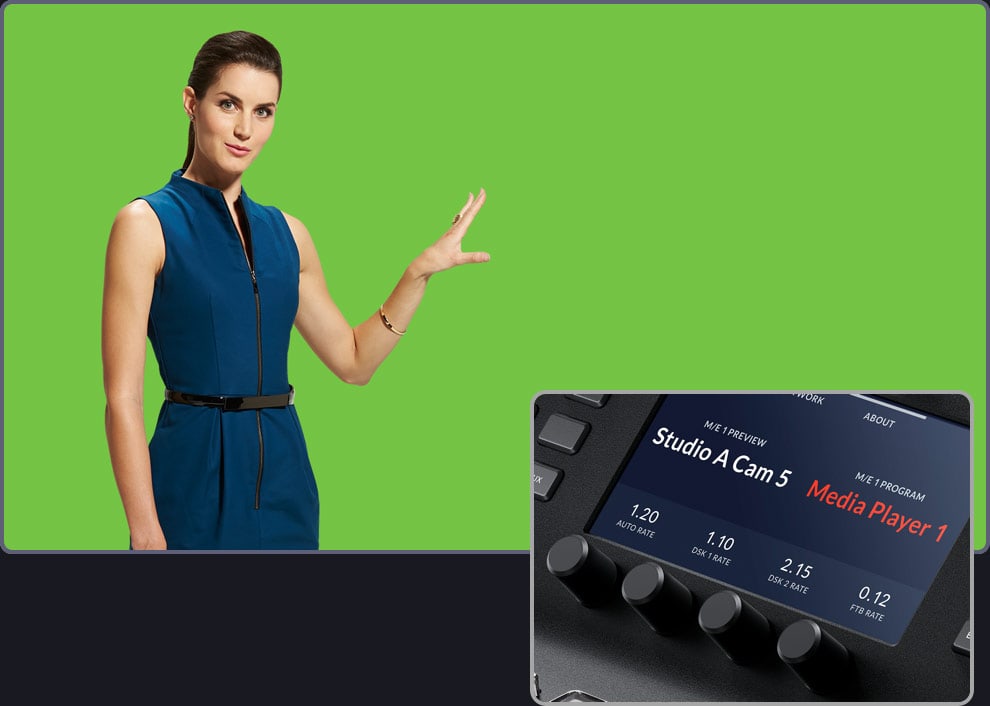

Klíčovače a systémové LCD

1 systémový LCD s klávesnicí funkcí, otočnými ovladači a tlačítky zpřístupní stovky parametrů – klíčovače, přechody, DVE, generátory barev, video standard, multiview i přemapování tlačítek. Při chroma klíčování se ovladače drží v ruce a parametry dolaďují za sledování výstupu.

ATEM 1 M/E Advanced Panel 10 – Klíčovače a systémové LCD

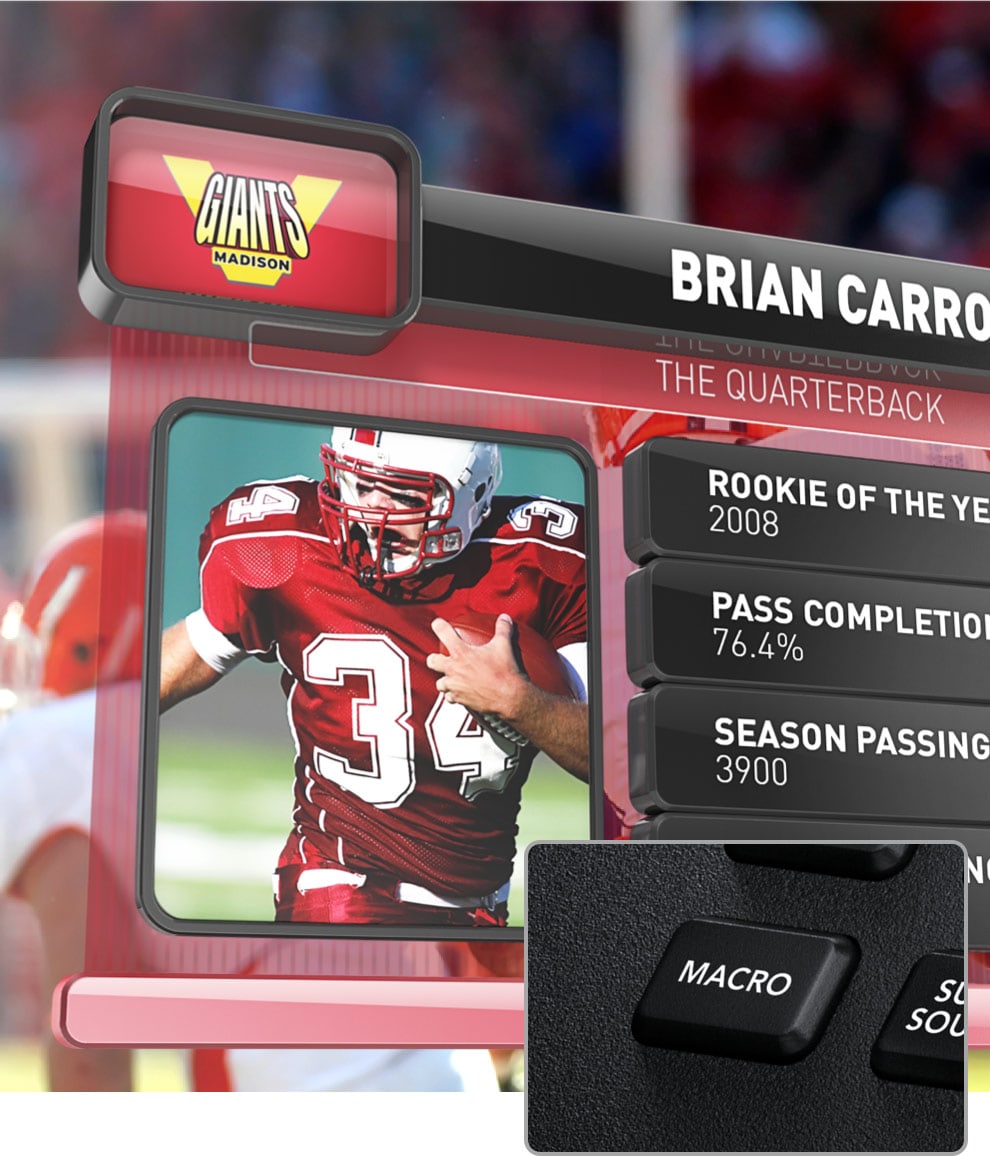

Makra a přehrávače médií

Makro tlačítka (10) spouštějí vlastní makra uložená v přepínači, takže se změna projeví na všech připojených panelech. Z panelu lze také vybírat statické snímky z knihovny médií pro přehrávače médií a spouštět klipy.

ATEM 1 M/E Advanced Panel 10 – Makra a přehrávače médií

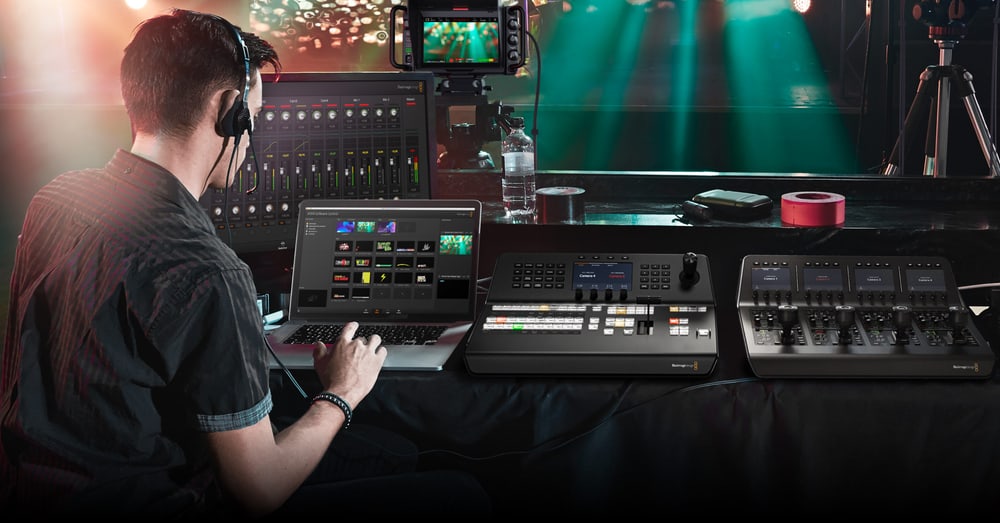

Připojení přes Ethernet

Panel se k přepínači připojuje přes Ethernet (2× 10/100/1000 BASE-T se smyčkou pro další panely nebo počítače), přímo nebo přes síť. Souběžně lze používat více hardwarových panelů, ATEM Camera Control Panel i ATEM Software Control a ovládat přepínač i na dálku; firmware se aktualizuje přes USB-C.

ATEM 1 M/E Advanced Panel 10 – Připojení přes Ethernet

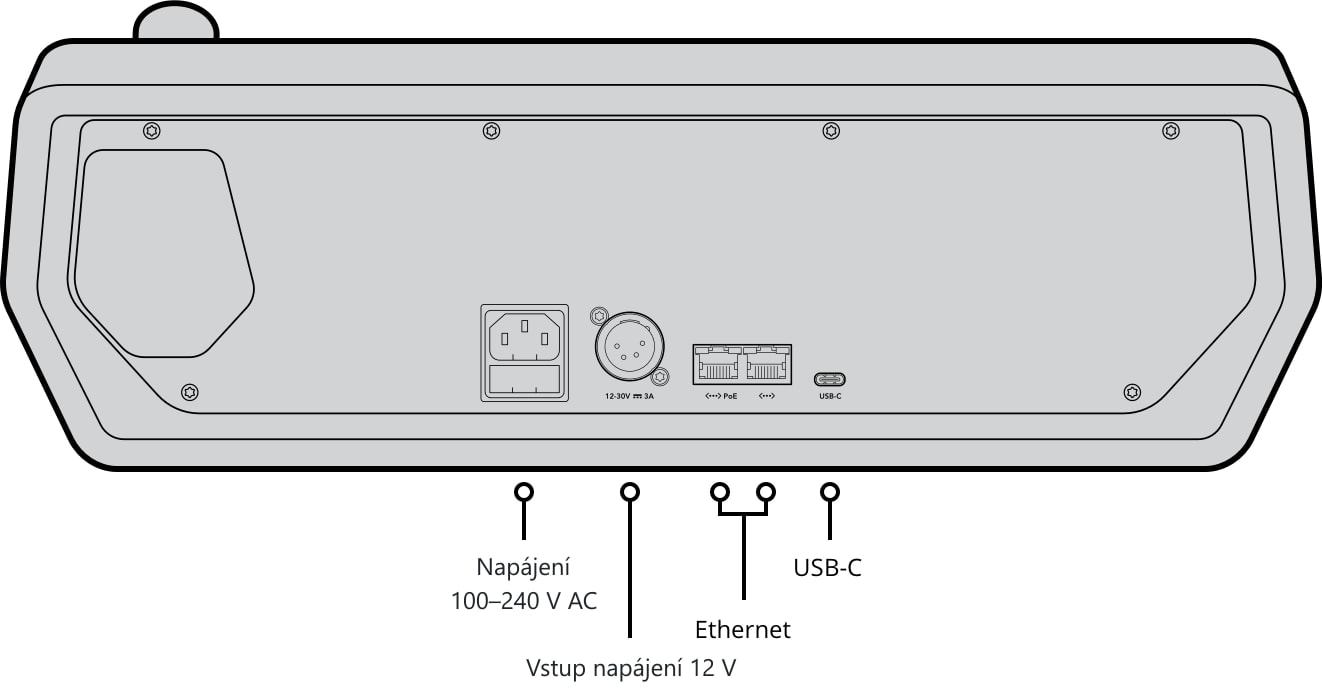

Zadní strana a konektory

Na zadní straně je napájecí vstup 100–240 V, vstup 12 V, 2 porty Ethernet se smyčkou a USB-C pro aktualizaci firmwaru.

ATEM 1 M/E Advanced Panel 10 – Zadní strana a konektory

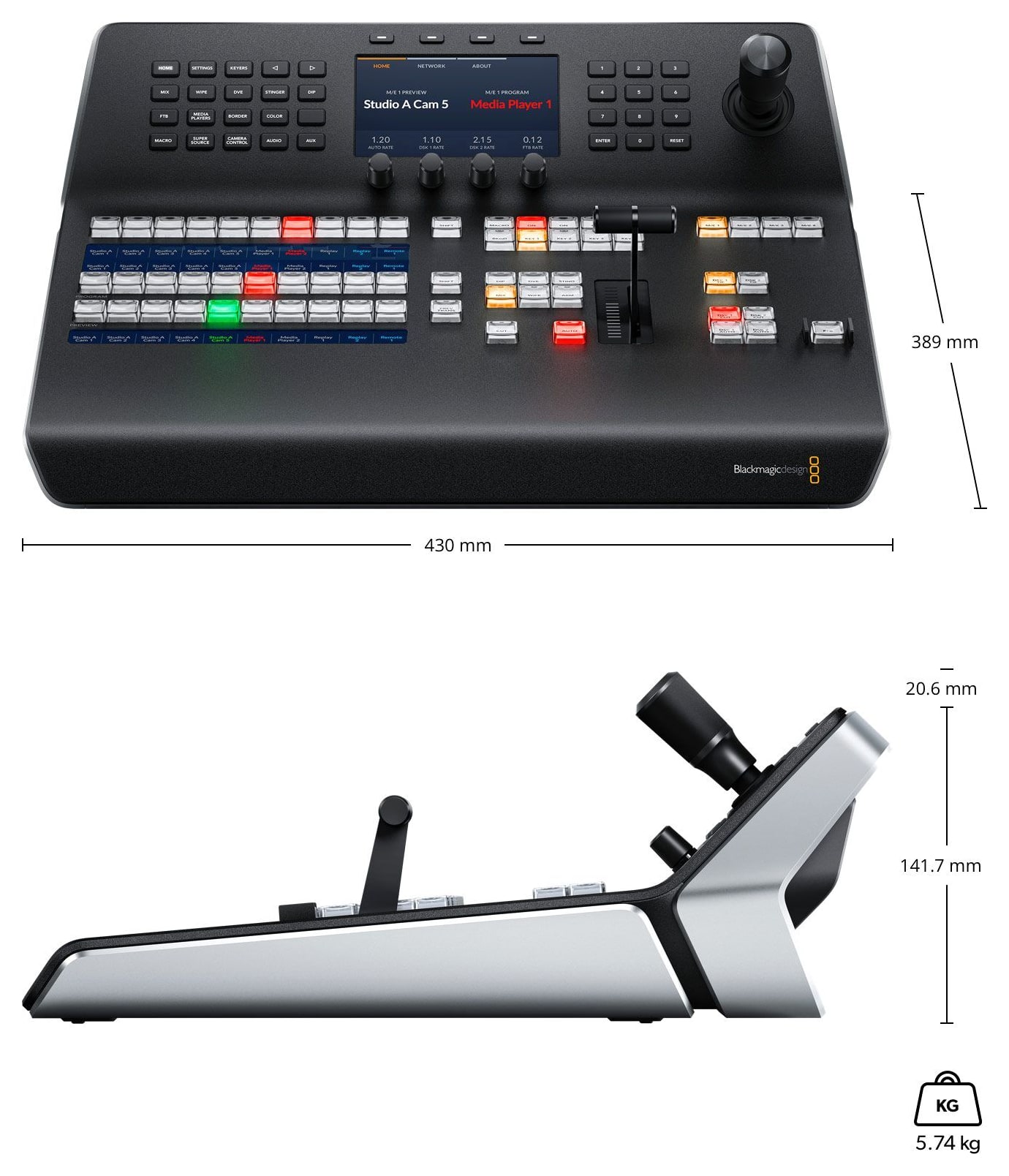

Rozměry

Šířka 430 mm, hloubka 389 mm, hmotnost 5,74 kg. Kompaktní panel se vejde do standardního racku na polici – do přenosového vozu, mobilního racku i letového kufru.

ATEM 1 M/E Advanced Panel 10 – Rozměry

Další informace

Promyšlený pracovní postup ATEM

Ovládací pult zpřístupňuje plný výkon kompatibilní režie ATEM včetně přímého střihu na Program sběrnici, přípravy dalšího záběru na Preview, volby přechodů a práce s upstream i downstream keyery. Parametry efektu se zobrazují na systémových LCD, takže operátor nemusí při živém vysílání opouštět hlavní pracovní plochu.

Makra dovolují zaznamenat posloupnost povelů a jedním tlačítkem ji znovu vyvolat. Vlastní názvy zdrojů, nastavitelné barvy tlačítek a samostatný výběrový bus udržují rozsáhlou produkci přehlednou i při rychlém odbavování.

Podrobnosti pro fyzické ovládání ATEM

Režijní ovládací pult ATEM 1 M/E Advanced Panel je navržen pro všechny režie řady ATEM a je vybaven řadou profesionálních ovládacích prvků, vč. tlačítek s hladkým chodem, T-Baru pro ovládání prolínaček, joysticku, integrovaného LCD displeje atd.

Ovládací pult ATEM 1 M/E Advanced Panel představuje elegantní řešení pro vysoce precizní ovládání režií ATEM při produkci komplexních živých pořadů pomocí několika kamer a dalších zdrojů videa. Díky kompaktním rozměrům jej lze umístit i do standardní rackové skříně, což usnadní jeho použití v přenosových vozech, malých režiích apod.

Pult je vybaven nově navrženými tlačítky a LCD displeji s jejich popisky – to přispívá k přehlednosti celého rozhraní a snižuje pravděpodobnost chyby. Tlačítka mají také nastavitelné barevné podsvícení pro indikaci stavu i aktivity. Displeje jsou umístěny nad i pod tlačítky a poskytují nastavitelné textové popisky i barevnou indikaci a podporu pro více jazyků. Kombinace barevného kódování a uživatelsky konfigurovatelných textových popisků značně urychluje lokalizaci korektního tlačítka, což je při odbavování živých pořadů nanejvýš důležité.

Rozvržení panelu bylo vytvořeno ve spolupráci s profesionály z oboru televizní tvorby. Model ATEM 1 M/E Advanced Panel má zcela nově vytvořený pákový ovladač T-Bar a tlačítka logicky seskupená dle tradičního schématu: uživatelé zvyklí na starší režijní pulty jej mohou začít používat prakticky okamžitě. Skupiny tlačítek jsou ergonomicky odděleny a sdružují ovládací prvky pro přechodové efekty, makra nebo klíčovací moduly. Tím je zaručena jejich rychlá lokalizace a snížena možnost přehmatů. Pult je rovněž vybaven tlačítkem „Shift” pro zdvojení počtu ovládaných vstupů z 10 na 20.

Horní sekce pultu ATEM 1 M/E Advanced Panel je osazena velkým 5” LCD displejem se čtyřmi tlačítky a stejným počtem otočných ovladačů, levá část je vybavena funkčními tlačítky, zatímco pravá hostí numerickou klávesnici a joystick. Barevný displej nabízí snadno čitelnou vizuální indikaci obsahu sběrnic Preview i Program, navíc se jeho obsah automaticky mění v závislosti na aktuální funkci pro zobrazení ovládacích prvků efektů, prolínaček, grafiky apod.

OBSAH BALENÍ

  • ATEM 1 M/E Advanced Panel 10

SPECIFIKACE

  • Řady M/E: 1
  • Tlačítka zdrojů: 10 přímých, 20 s klávesou Shift; tříbarevné LED
  • LCD popisky tlačítek: 3 řádky po 24 znacích
  • Indikátory On-Air: 4
  • Systémové LCD: 1; ovládání menu 20 tlačítek
  • Makro tlačítka: 10
  • Přechody DSK: Auto, Cut, Tie/Preview
  • Náhled přechodu: 1
  • Cílová a výběrová sběrnice: 1 a 1
  • T-bar: 1
  • Tříosý joystick: 1
  • Numerická klávesnice: 1
  • Ethernet: 2× 10/100/1000 BASE-T se smyčkou pro další panely nebo počítače
  • Aktualizace: USB-C
  • Software: ATEM Software Control (macOS 14 Sonoma, macOS 15 Sequoia a novější, Windows 10 a 11)
  • Napájení: 1× interní zdroj 100–240 V AC a vstup 12 V (redundantní)
  • Příkon: 45 W
  • Rozměry: 430 × 389 mm (šířka × hloubka)
  • Hmotnost: 5,74 kg
  • Provozní teplota: 0 až 40 °C
  • Skladovací teplota: −20 až 60 °C
  • Relativní vlhkost: do 95 %
  • Záruka: 1 rok omezené záruky výrobce

ČLÁNKY

DOPORUČUJEME

ATEM 1 M/E Advanced Panel 10 je hardwarový ovládací panel pro přepínače ATEM. Pracuje s přepínači ATEM Constellation, k nimž se připojuje přes Ethernet; kamery Blackmagic lze z téhož systému ovládat panelem ATEM Camera Control Panel.

Přepínače ATEM Constellation - Panel se k přepínači připojuje přes Ethernet a ovládá jeho řady M/E, klíčovače, přechody i makra.

Ovládání kamer - Clonu, vyvážení bílé, zisk a barevné korekce kamer Blackmagic nastavuje samostatný operátor z ovládací jednotky kamer.

Propojení - Patch kabely Cat6 pro připojení panelu k přepínači a smyčku do dalších panelů.

Parametry

Parametry

Výrobce: Blackmagic Design
Kategorie: Ovládací panely

Hlavní parametry

RozhraníLAN · USB
Ovládací prvkyT-bar · programovatelná tlačítka
Napájení12 V DC
DisplejLCD
