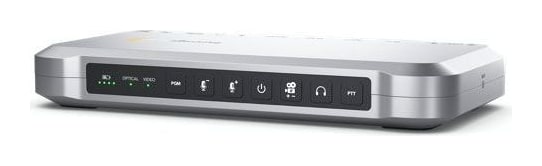

Blackmagic Design ATEM Camera Converter

ATEM Camera Converter převádí SDI nebo HDMI signál kamery na jednovidové optické vlákno a současně přenáší programový návrat, talkback i tally. Odolné hliníkové tělo s interním akumulátorem a klipem na opasek patří přímo ke kamerovému stanovišti, protějškem v režii je ATEM Studio Converter.

Kamera, návrat i komunikace po jednom vlákně

Převodník ke kameře pro živé produkce s přepínači ATEM: obraz do režie, programový návrat zpět k operátorovi, talkback a tally po jednom optickém kabelu až na 45 km.

SDI + HDMIOptika LCTalkback + tallyInterní akumulátor

Optický kabel místo metalického vedení

Optika prodlouží vzdálenost mezi kamerou a režií daleko za možnosti metalického SDI. Kabely jsou dostupné a levné – jde o stejný typ, jaký používají počítačové sítě, a převodníky odpovídají normě SMPTE (1310 nm).

Programový návrat

Na výstupech SDI a HDMI je programový signál z přepínače, takže operátor sleduje vysílaný obraz na vlastním monitoru.

Talkback

Hovor s režií jde v kanálech 15 a 16 vloženého zvuku SDI. Stačí běžná sluchátka s mikrofonem, jaká se používají s počítači a telefony.

Tally

Převodník přijímá tally z přepínače ATEM a živý záběr hlásí červenou LED, operátor tak ví, kdy je jeho kamera ve vysílání.

Zvuk od kamery

Dva symetrické vstupy 6,35mm TRS s mikrofonní úrovní pošlou komentář nebo ruchy přímo z kamerového stanoviště místo zvuku ze vstupu SDI či HDMI.

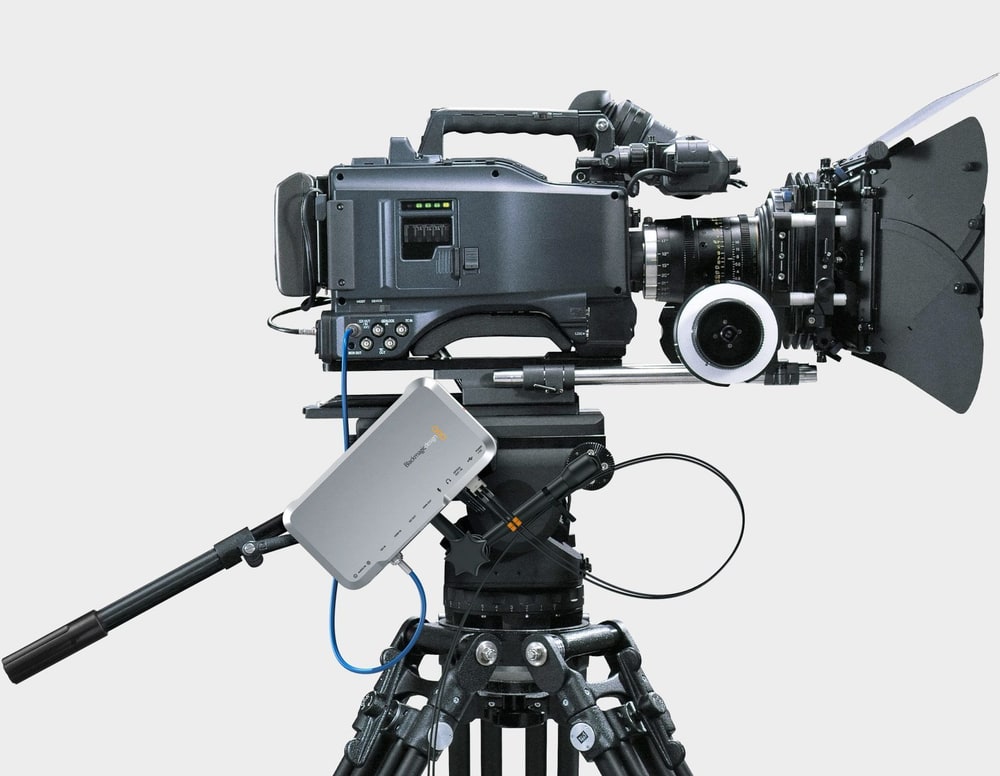

Na kameře, ne v cestě

Převodník se připojí ke kameře kabelem SDI nebo HDMI a upevní na stativ či k opasku. Interní akumulátor drží kamerové stanoviště mobilní, k napájení slouží i zdroj 12 V s adaptéry zásuvek.

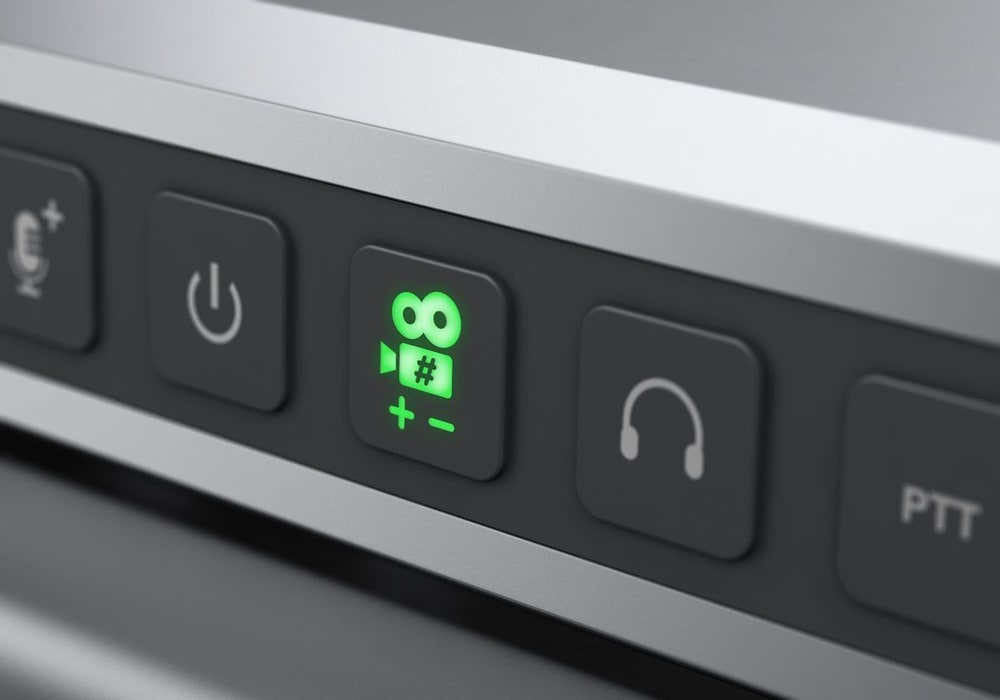

Ovládání pod palcem

Podsvícená tlačítka na boku převodníku ovládají napájení, tally a sluchátka. Tlačítko PTT zapne mikrofon talkbacku jen po dobu stisku, takže do režie nejde nic navíc.

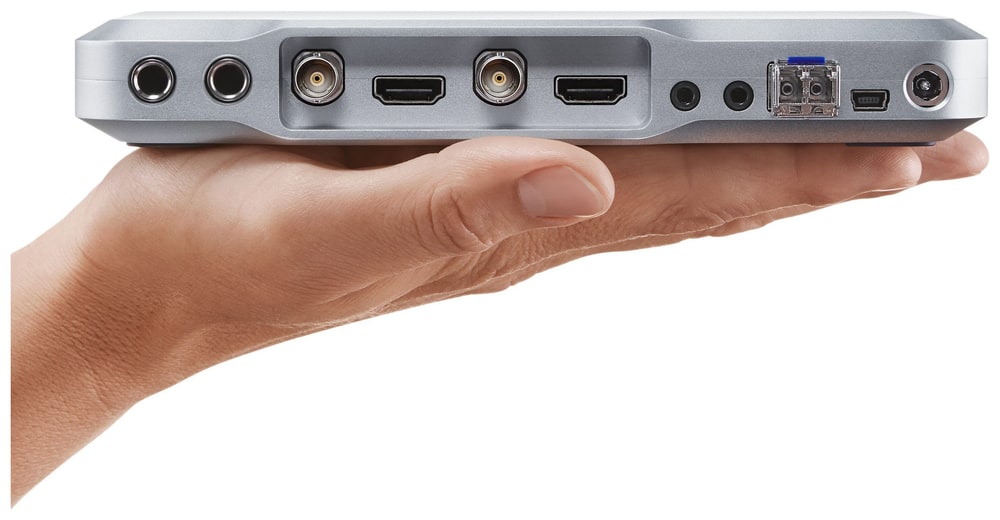

Odolné hliníkové tělo

Šasi je z jednolité hliníkové slitiny, aby vydrželo náročný živý provoz. Konektory SDI a HDMI i dva vstupy 6,35mm TRS jsou vzadu, integrovaný klip usnadňuje nošení na opasku.

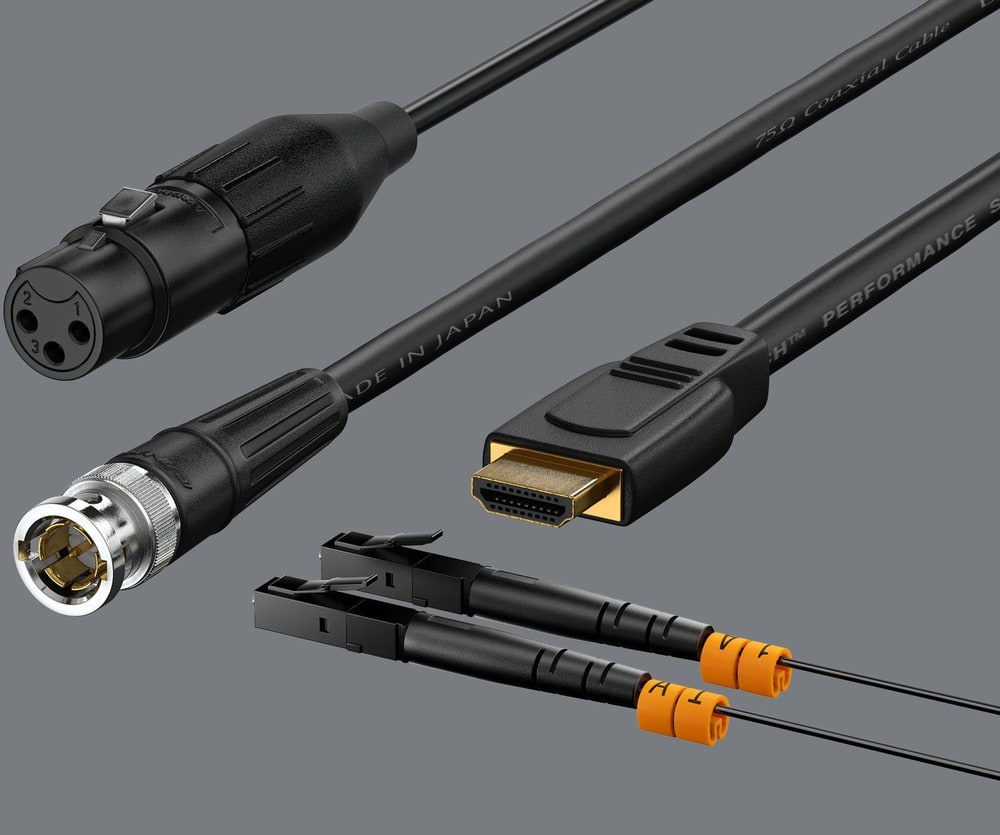

Běžné kabely a konektory

Převodník používá standardní konektory: BNC pro SDI, HDMI typ A, jack pro zvuk a talkback a duplexní LC pro jednovidovou optiku. Kabely seženete v každém obchodě se síťovou technikou.

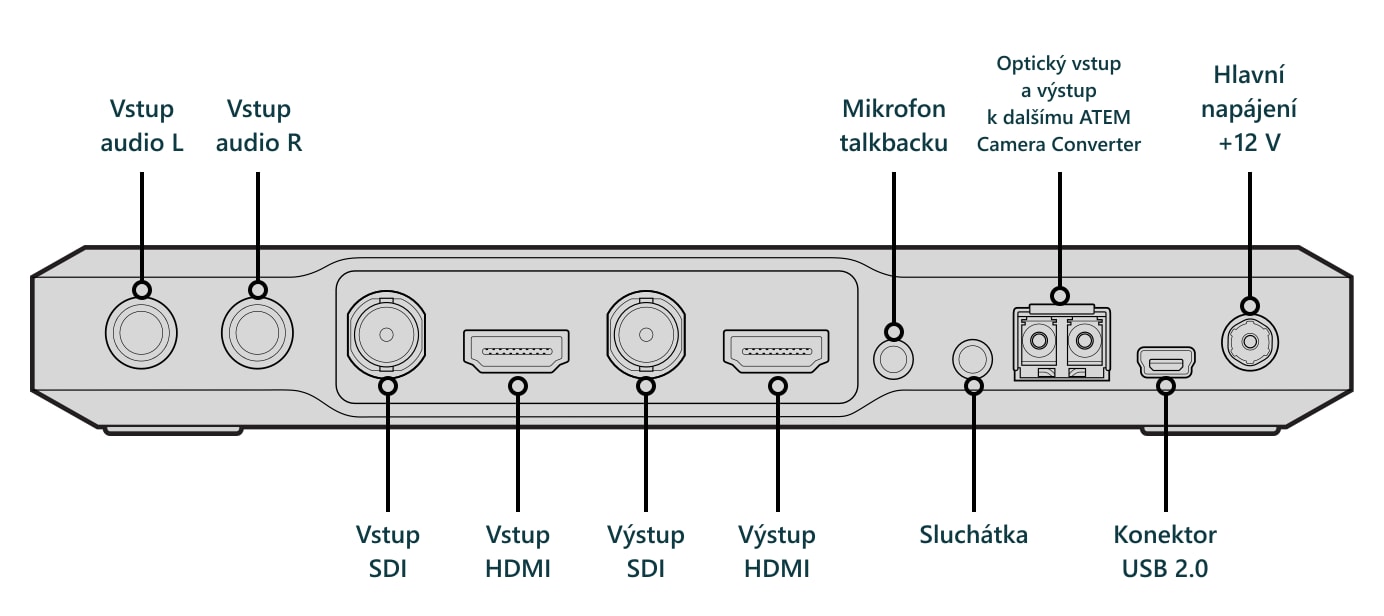

Konektory

Na zadní straně jsou vstupy a výstupy SDI a HDMI, dva vstupy zvuku, přípojky mikrofonu talkbacku a sluchátek, optický konektor LC, USB pro nastavení a vstup napájení +12 V.
