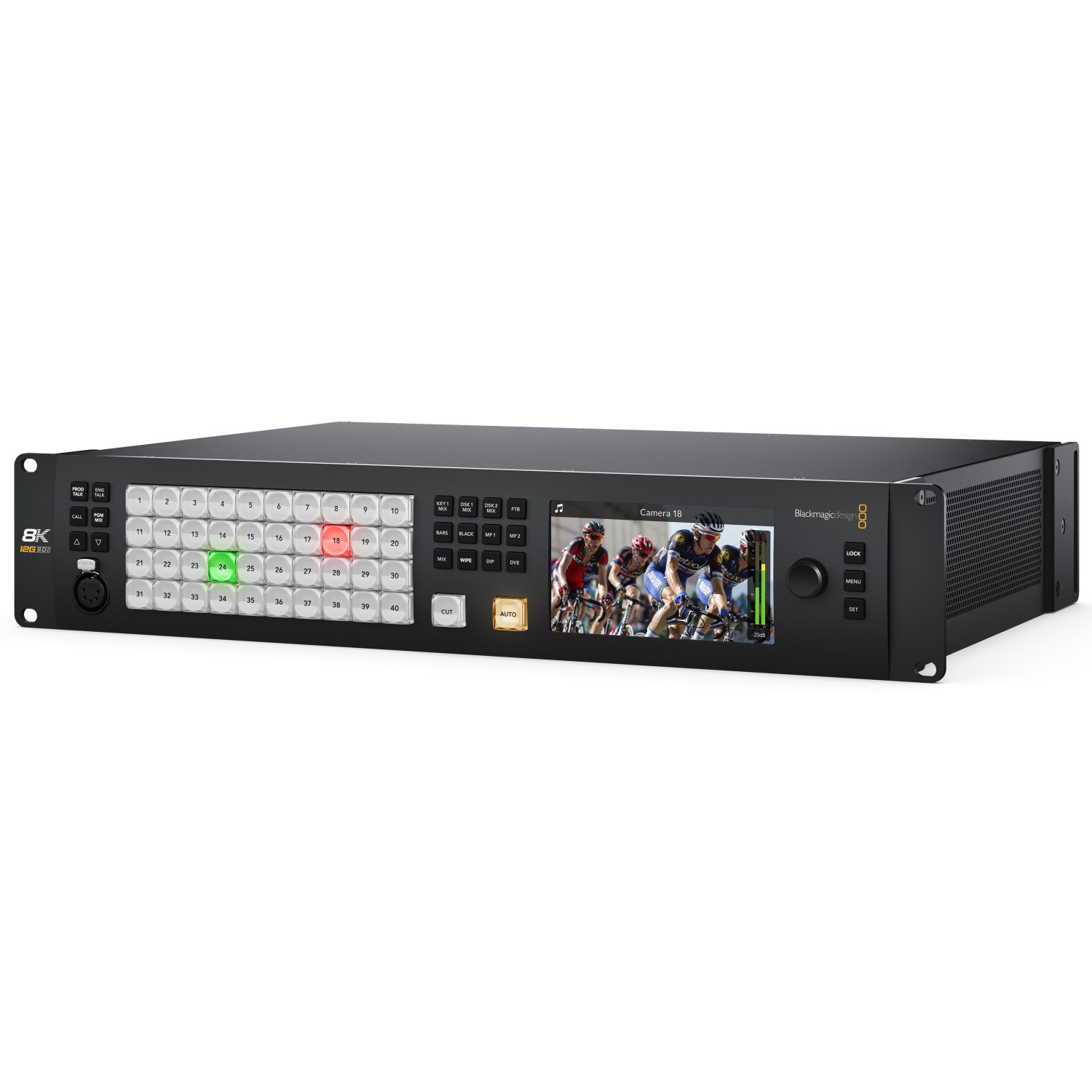

Blackmagic Design ATEM Constellation 8K

Podrobnosti pro 8K produkci

ATEM Constellation 8K je fantasticky vybavená Ultra HD režie s 4 M/E kanály, 40 12G-SDI vstupy, 24 12G-SDI výstupy, 4 DVE efektovými jednotkami, 16 klíčovacími moduly, 4 přehrávači médií, 4 multi-view výstupy, 2 SuperSource jednotkami a konverzí standardů na každém vstupu. Díky kombinaci těchto vlastností je režie schopna pracovat také v rozlišení 8K!

ATEM Constellation 8K je fantasticky vybavená Ultra HD režie s 4 M/E kanály, 40 12G-SDI vstupy, 24 12G-SDI výstupy, 4 DVE efektovými jednotkami, 16 klíčovacími moduly, 4 přehrávači médií, 4 multi-view výstupy, 2 SuperSource jednotkami a konverzí standardů na každém vstupu. Díky kombinaci těchto vlastností je režie schopna pracovat také v rozlišení 8K!

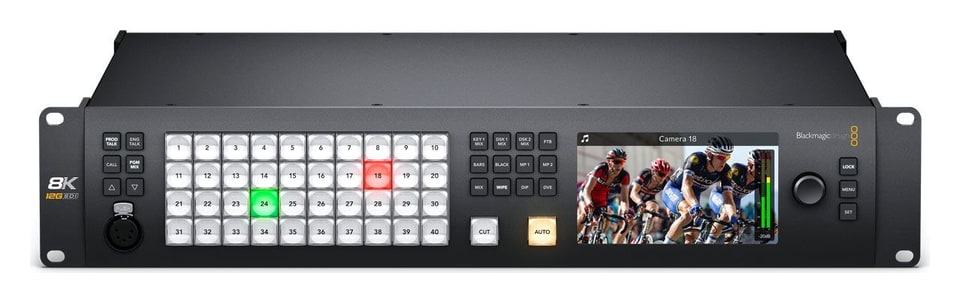

Čelní panel

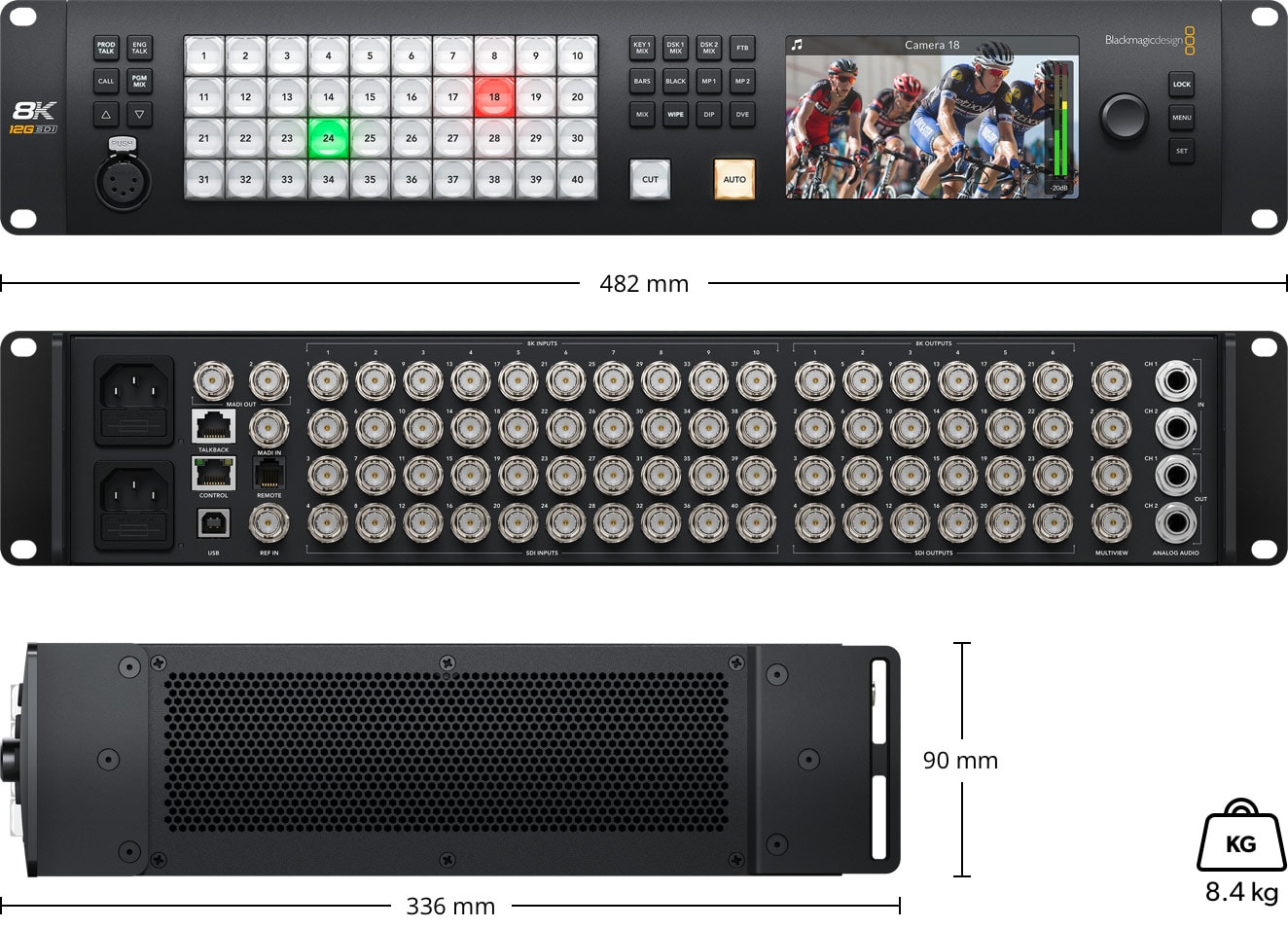

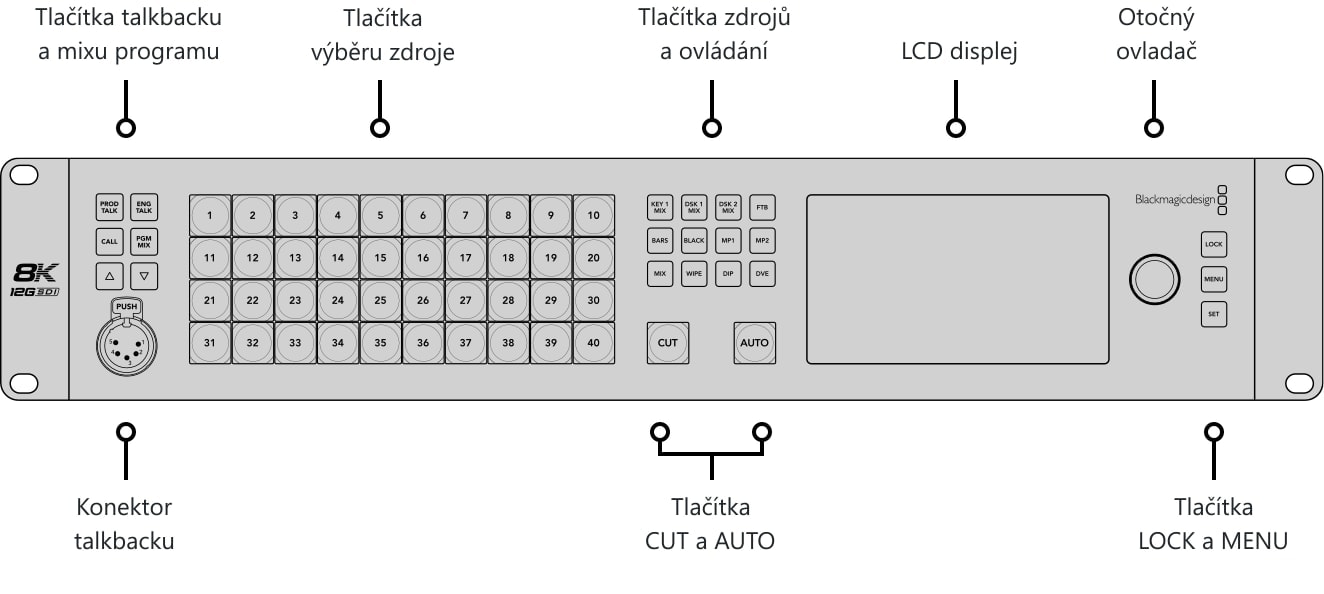

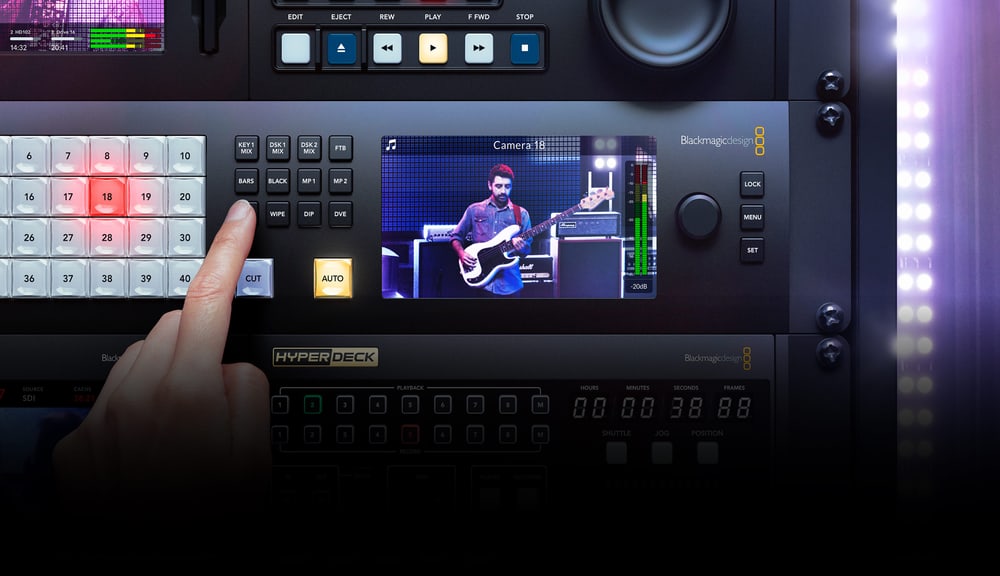

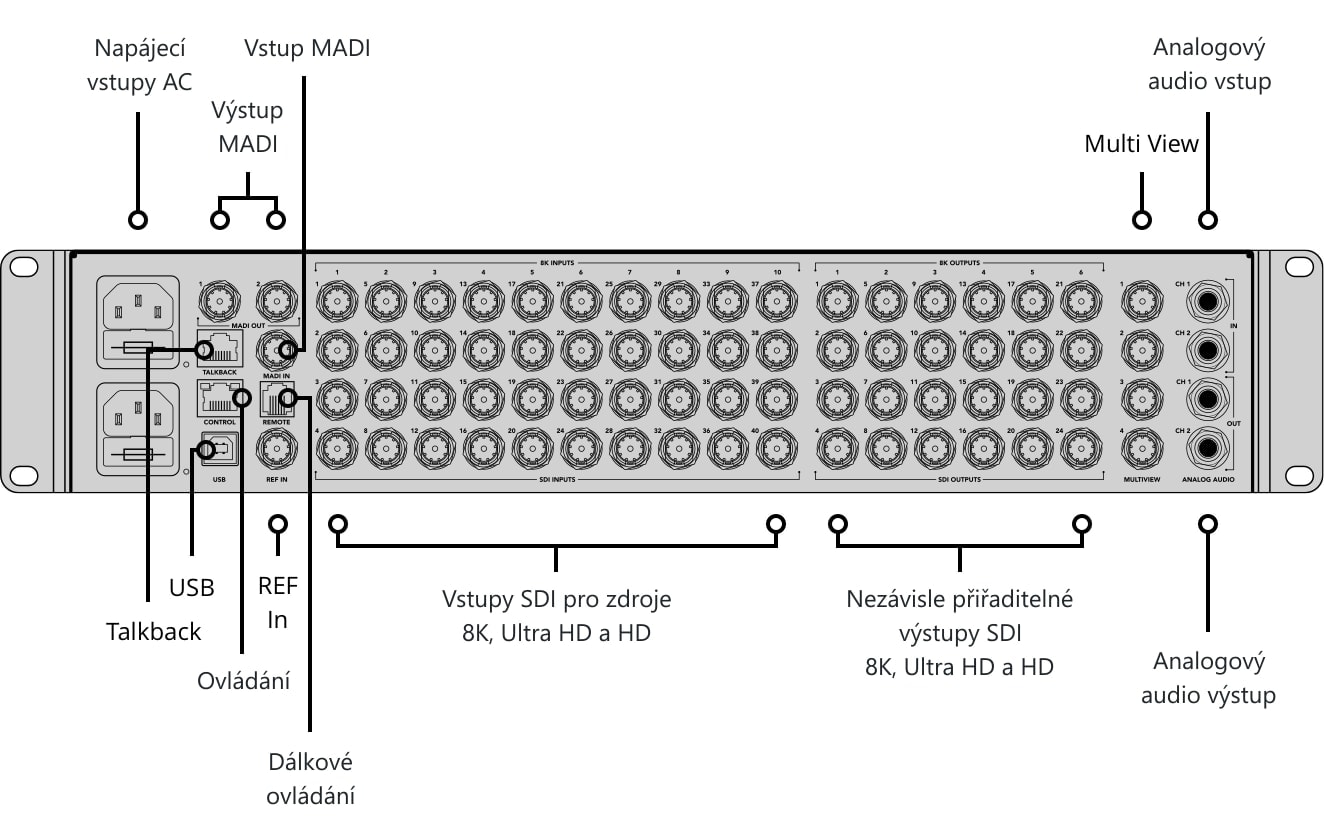

Tělo režie výšky 2 RU je na čelní masce osazeno komplexním ovládacím panelem (např. pro ovládání během instalace) a velkým LCD displejem pro náhled pořadů nebo procházení menu přístroje. Přes své malé rozměry je zadní panel vybaven 40 12G-SDI vstupy / 24 12G-SDI aux výstupy, navíc i symetrickými audio vstupy, síťovým rozhraním a portem RS-422 i audio vstupy digitálního zvuku formátu MADI pro interní mixážní rozhraní Fairlight.
Rozhraním čelního panelu je možné režii ATEM Constellation ovládat bez omezení v režimech PGM/PVW i Cut Bus. Tlačítka jsou stejně kvalitní, jako na režijních pultech plné velikosti a dovolují aktivovat prolínací efekty, upstream/downstream klíčovací jednotky, přehrávače médií a prolnutí do černé. Všechny ostatní funkce přístroje zpřístupňuje menu zobrazitelné na LCD displeji čelního panelu.
Vstupy/výstupy

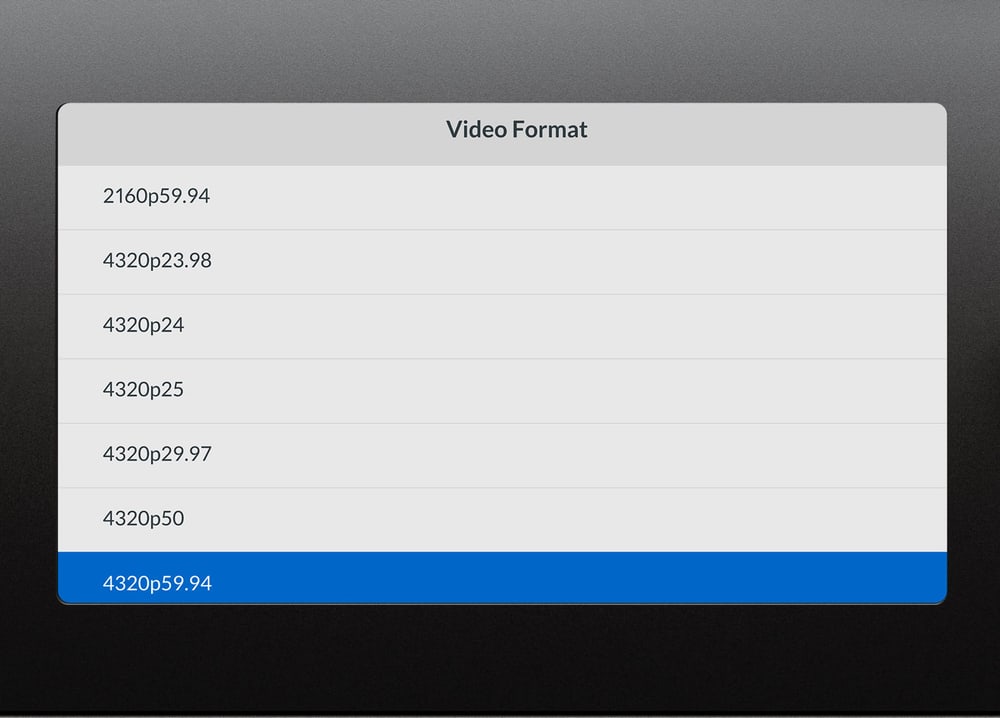

Uživatelé režie mohou využít 40 nezávislých 12G-SDI vstupů, každý včetně Up a Cross konverze. Díky tomu je možné nejen připojit 40 různých zdrojů videa s rozlišením až 2160p60, ale i konvertovat 1080p a Ultra HD signál do rozlišení 8K. V režimu 8K lze pracovat s až 10 zdroji 8K videa formátu 4320p60 v režimu Quad-Link 12G-SDI!
Režie ATEM Constellation 8K je dále vybavena 24 12G-SDI výstupy s možností výstupu libovolného externího SDI vstupu nebo jakéhokoliv interního zdroje signálu. 12G-SDI výstupy obsahují vložený zvuk, časový kód dle RP-188, ovládací povely pro kamery, mix-minus sběrnici, signalizační povely a komunikační kanál.
8K multi-view

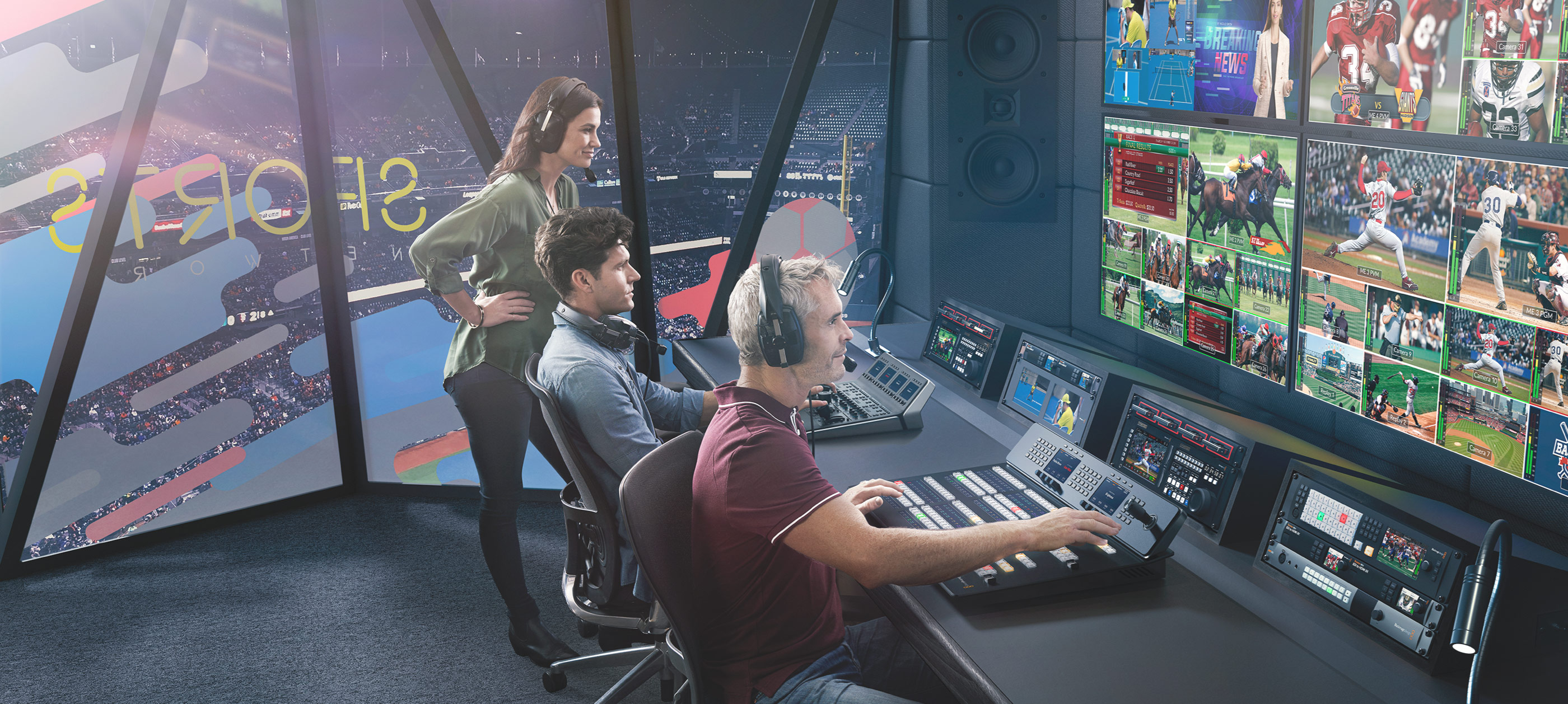

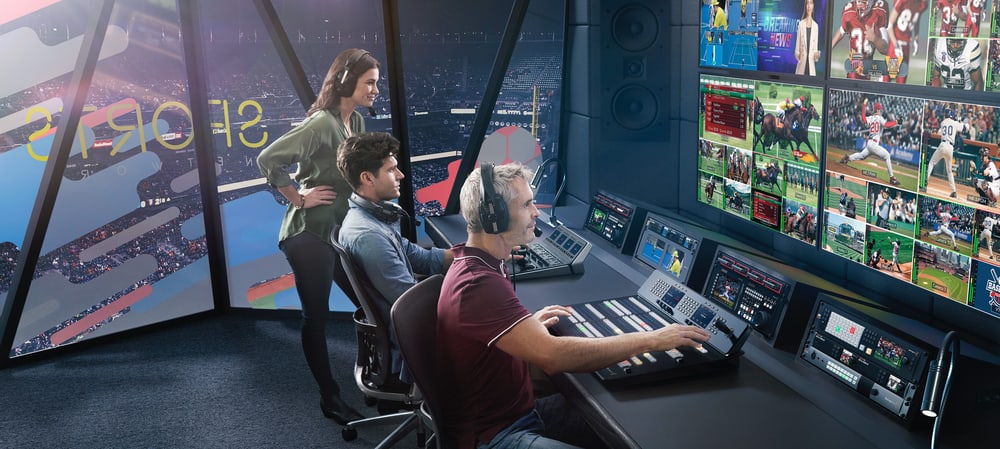

Integrované multi-view funkce dovolují monitorovat několik zdrojů videa na jediném monitoru. Čtyři nezávislé multi-view výstupy umožňují zobrazit libovolné externí nebo interní zdroje signálu v režimu 4, 7, 10, 13 nebo 16 simultánních oken, po přepnutí do 8K módu mohou tvořit jeden 8K multi-view výstup v plném rozlišení. Samozřejmostí je i zobrazení doplňkových informací vč. VU metrů nebo signalizace.
Efekty
ATEM Constellation 8K dále nabízí širokou paletu nativních 8K prolínacích efektů s plně nastavitelnými parametry nevyjímaje délku přechodu, barvu a šířku okraje, pozici nebo směr pohybu. Efektovou nabídku doplňují DVE přechody, které lze kombinovat s interními přehrávači médií.
Interní paměť uchovává RGBA grafiku i animace ve vysílací kvalitě, které lze přehrávat pomocí dvou dedikovaných přehrávačů médií. V nejvyšší kvalitě lze uchovávat 24 statických snímků rozlišení 8K nebo až 64 v rozlišení Ultra HD. Animace pojmou 100 8K snímků, 400 Ultra HD nebo až 1600 snímků v HD rozlišení 1080.

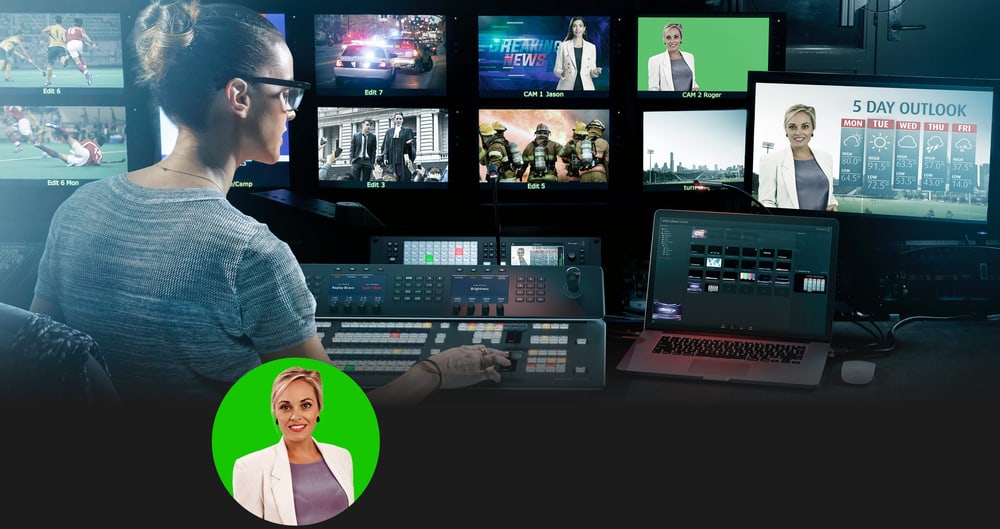

Výrobce pamatoval také na tvůrce virtuálních studií: ATEM Constellation nabízí 16 klíčovacích modulů ATEM Advanced Keyer pro velice kvalitní klíčování v režimech Chroma a Luma. Systém barevného klíčování je velice výkonný a nabízí funkce pro automatické odstranění klíčovacího pozadí, nastavení okrajů masky, barevné korekce popředí apod. V 8K módu jsou k dispozici čtyři nezávislé klíčovací jednotky ATEM Advanced Keyer pracující v plném 8K rozlišení.
Talkback
Mezi komunikační funkce patří 5pinový XLR konektor na čelním panelu pro přímé zapojení headsetu i rozhraní RJ-12 na zadním panelu pro standardní talkback systémy jako ClearCom nebo RTS. Komunikační funkce jsou plně konfigurovatelné, navíc lze k oboustranné komunikaci s kamerovými stanovišti využít SDI kanály 15 a 16 resp. kanály 13 a 14 pro komunikaci s technickými týmy.
Fairlight

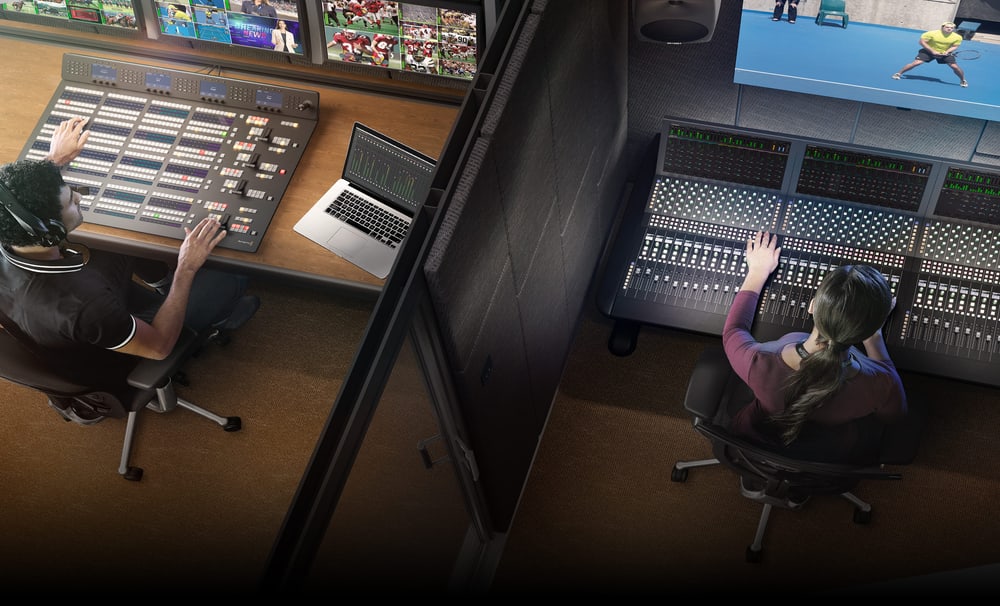

Integrované rozhraní Fairlight dovoluje realizovat velice komplexní úpravy zvukové stránky živých pořadů. Interní mixážní pult podporuje neuvěřitelných 156 kanálů, což je na poli režií pro živé odbavení přenosů nový rekord. Zdrojem 80 kanálů jsou SDI vstupy, 64 kanálů lze připojit pomocí rozhraní MADI. Každý vstup disponuje funkcemi pro úpravu dynamiky i kmitočtové charakteristiky prostřednictvím kompresoru/limitéru/expandéru/brány resp. šestipásmového parametrického ekvalizéru, možnost směrování signálu je samozřejmostí. Jako další zdroje zvuku mohou sloužit přístroje zapojené do analogových vstupů, mikrofon komunikačního headsetu nebo přehrávače médií. Míchání zvuku se realizuje pomocí softwarového pultu ATEM Software Control, pultu kompatibilního s protokolem Mackie či panelu Fairlight Audio Console.
ATEM Software Control Panel

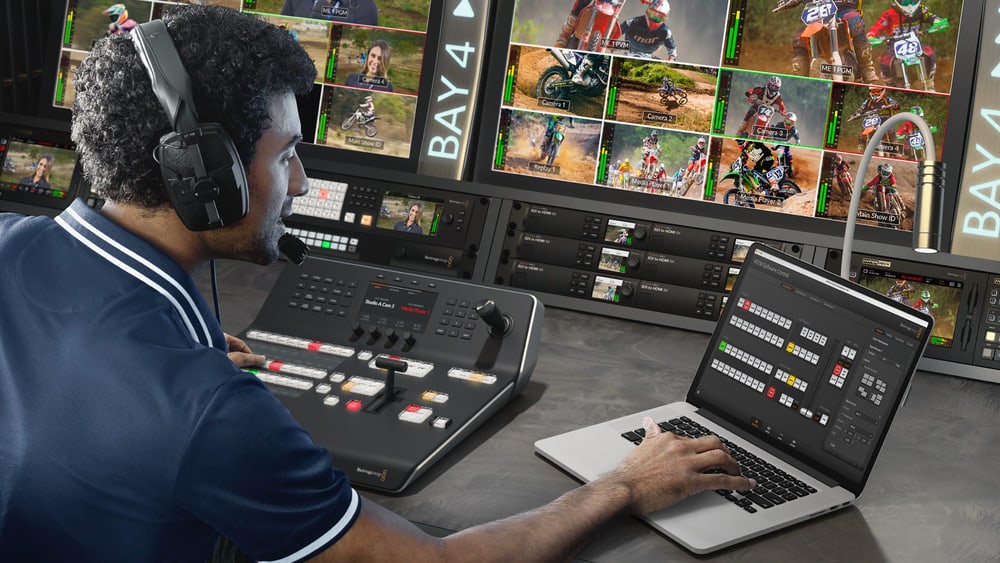

Aplikace ATEM Software Control Panel poskytuje plnou kontrolu nad režií a je v ceně. Jednotlivé sekce programu usnadňují ovládání kamer, míchání zvuku, správu médií, programování maker, dokonce i dálkové ovládání diskových rekordérů HyperDeck. Stav režie je navíc možné ukládat do formátu XML i zálohovat interní obrazová data.
Na rozdíl od velkého množství konkurenčních produktů jsou veškeré výše uvedené funkce obsaženy v základní ceně produktu. Není nutné platit žádné další licenční nebo periodické poplatky: pokročilé funkce režie vč. multi-view, SuperSource, DVE efektů nebo klíčovacích jednotek ATEM Advanced Keyer jsou uživatelům vždy k dispozici.
