Blackmagic Design ATEM Studio Converter 2

  • Doprava zdarma
Kód zboží: SWRCONVRCK2

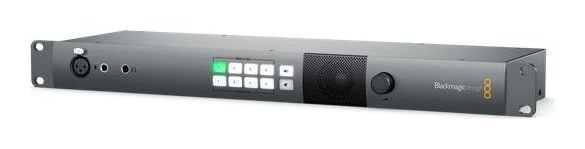

ATEM Studio Converter 2 soustředí čtyři obousměrné optické kamerové trasy do jediného 1U zařízení. Přenáší obraz, programový návrat, talkback a tally mezi režií a převodníky ATEM Camera Converter na vzdálenost až 45 km a na předním panelu nabízí reproduktor, mikrofonní vstup XLR a přípojky leteckých headsetů.

Více informací

Speciální akce: 53 789 Kč
53 790 Kč 53 789 Kč s DPH 44 454 Kč bez DPH
Přidat do porovnání Historie ceny
Dostupnost
na dotaz
Kód zboží:
SWRCONVRCK2
Přidat do porovnání Historie ceny

Top příslušenství pro Blackmagic Design ATEM Studio Converter 2

Blackmagic Design 3G-SDI SFP Optical Module

  • -7 %
Speciální akce: -7%
Blackmagic Design 3G-SDI SFP Optical Module je optický modul SFP, který přenáší video
2 589 Kč
2 790 Kč
Skladem 2 ks

PremiumCord napájecí kabel 230 V, CEE 7/7 rovná vidlice / IEC C13, 2 m, černý

  • Novinka
Napájecí kabel 230 V pro počítač, monitor nebo jiný přístroj s konektorem IEC C13.
98 Kč
Skladem > 5 ks

Infinitek Optický kabel Military 09/125 µm, 4kanálový, buben Schill GT, LC/PC, 200 m

  • Doprava zdarma
Optický kabel navinutý na bubnu Schill GT, konektory LC/PC, 09/125um, 4 vlákna, délka
20 570 Kč
K odeslání 1 ks

Blackmagic Design ATEM Camera Converter

ATEM Camera Converter převádí SDI nebo HDMI signál kamery na jednovidové optické
16 590 Kč
na dotaz

Infinitek L-5.5CUHWS 2m FLEX 12G-SDI kabel BNC-BNC

Koaxiální kabel speciálně navržený pro mobilní aplikace 12G-SDI s vynikající odolností
725 Kč
na dotaz

Infinitek L-5.5CUHWS 5m FLEX 12G-SDI kabel BNC-BNC

Koaxiální kabel speciálně navržený pro mobilní aplikace 12G-SDI s vynikající odolností
1 183 Kč
na dotaz

Ukázat všechno příslušenství

Popis produktu SPECIFIKACE OBSAH BALENÍ

Popis produktu

ATEM Studio Converter 2 soustředí čtyři obousměrné optické kamerové trasy do jediného 1U zařízení. Přenáší obraz, programový návrat, talkback a tally mezi režií a převodníky ATEM Camera Converter na vzdálenost až 45 km a na předním panelu nabízí reproduktor, mikrofonní vstup XLR a přípojky leteckých headsetů.

Čtyři kamery na optice v jednom 1U

Protějšek převodníků ATEM Camera Converter v režii: čtyři optické kanály, programový vstup s tally, talkback z předního panelu a redundantní napájení.

4× optika LCTalkback + tallyRack 1UAC + 12 V DC

Víc kamer? Další převodník

Programový vstup SDI má smyčkový výstup, takže lze kaskádovat další ATEM Studio Converter, a smyčky talkbacku AES/EBU propojí komunikaci všech jednotek, když je kamer víc než čtyři.

Výstupy pro přepínač

Obraz ze čtyř optických vstupů vychází na čtyřech výstupech SDI, které se zapojí přímo do přepínače ATEM.

Zvuk kamer na XLR

Ke každému kanálu patří pár symetrických výstupů XLR, takže vložený zvuk kamer jde rovnou do mixážního pultu.

Návrat a talkback

Programový vstup SDI z přepínače se rozešle po optice ke všem čtyřem kamerám spolu s hlasovou komunikací režie a tally.

Redundantní napájení

Vestavěný zdroj 100–240 V AC doplňuje záložní vstup 12–31 V DC, takže výpadek jedné cesty napájení přenos nepřeruší.

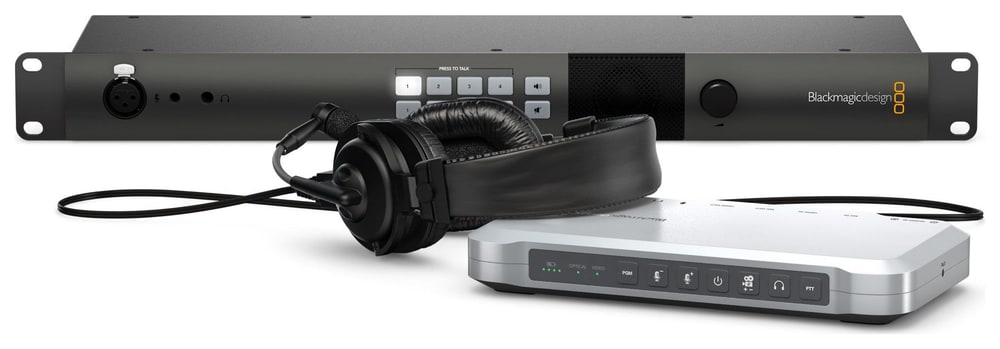

Talkback z předního panelu

Kovový čelní panel má reproduktor, symetrický mikrofonní vstup XLR i pro mikrofony na husím krku a přípojky leteckých headsetů. Režie tak slyší komunikaci i bez sluchátek a tlačítko ztlumení i otočný ovladač hlasitosti má po ruce.

ATEM Studio Converter 2 – Talkback z předního panelu

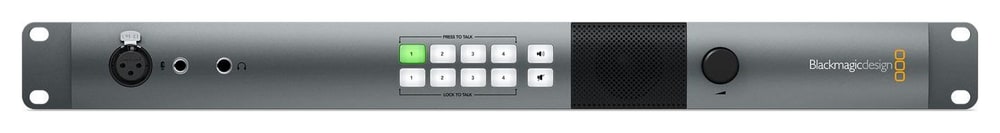

Hovor s jednou kamerou, nebo se všemi

Tlačítka Press to Talk zapnou hovor s vybranou kamerou jen po dobu stisku, tlačítka Lock to Talk ho nechají otevřený. Komunikaci ke kamerám lze také úplně ztlumit.

ATEM Studio Converter 2 – Hovor s jednou kamerou, nebo se všemi

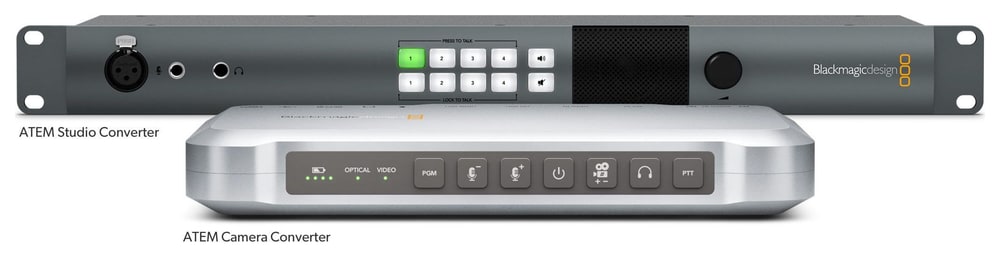

Systém s ATEM Camera Converter

Převodník tvoří pár s ATEM Camera Converter u kamery: každá kamera má vlastní obousměrnou trasu po jednom optickém kabelu s programovým návratem, talkbackem a tally.

ATEM Studio Converter 2 – Systém s ATEM Camera Converter

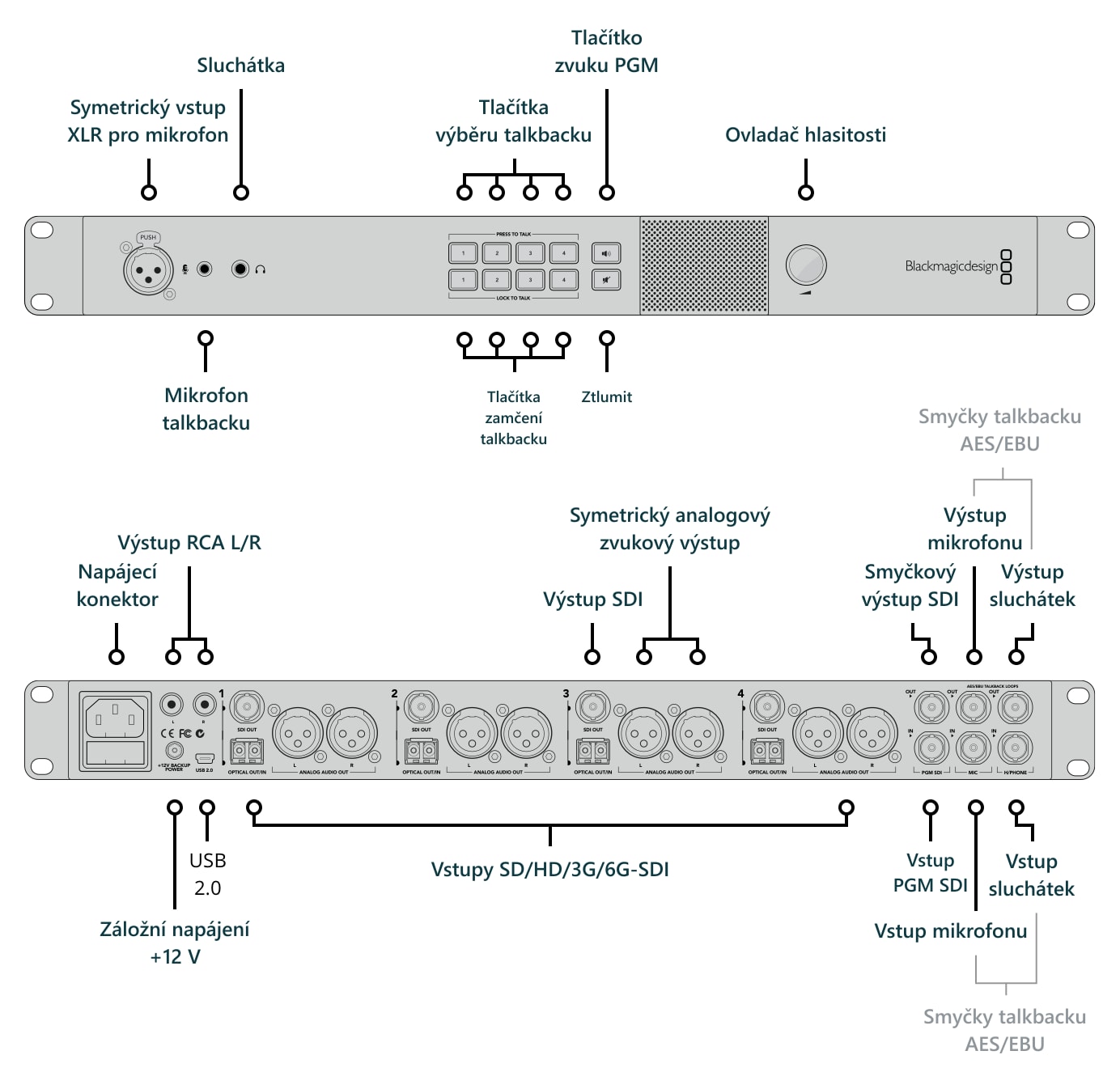

Konektory

Na předním panelu je ovládání talkbacku, na zadním čtyři optické kanály s výstupy SDI a XLR, programový vstup a smyčkový výstup SDI, smyčky talkbacku AES/EBU, výstup RCA, USB a dva vstupy napájení.

ATEM Studio Converter 2 – Konektory

Další informace

O převodníku ATEM Studio Converter 2

Druhá verze přinesla elegantní kovový čelní panel s funkcemi pro připojení a správu komunikace a vestavěný zdroj, který nahradil externí napáječ. Používá konektory běžné v živém vysílání, například XLR a BNC, a přídavný vstup 12 V DC slouží k redundantnímu napájení.

Integrovaný reproduktor a přední mikrofonní vstup usnadňují komunikaci i při větším počtu kamer – u předchozí verze byla sluchátka nutností. Hovor ke kamerám lze ztlumit úplně, nebo zapnout jen pro kameramana, se kterým chce režie mluvit.

Letecké headsety bývají levnější a odolnější než výrobky pro televizní trh, výborně tlumí okolní hluk a vyrábí je řada firem.

Výstupy SDI jsou připravené na 6G-SDI pro Ultra HD; podporu Ultra HD na optické trase přinese výměna optických modulů SFP.

OBSAH BALENÍ

  • ATEM Studio Converter 2
  • Uvítací karta s QR kódem pro stažení softwaru

SPECIFIKACE

  • Vstup SDI: 1× 10bit SD/HD programový vstup z přepínače včetně informace tally
  • Výstupy SDI: 4× 10bit SD/HD kamerový výstup; 1× 10bit SD/HD smyčkový programový výstup
  • Talkback: Letecké headsety s konektorem TRS 0,25″ (6,35 mm) pro sluchátka a TRS 0,206″ (5,23 mm) pro mikrofon; přední symetrický mikrofonní vstup XLR
  • Analogový zvuk: 1× stereo RCA monitorovací výstup
  • Vstup zvuku AES/EBU: 1× kombinovaný sluchátkový a 1× kombinovaný mikrofonní vstup pro propojení dalších ATEM Studio Converter
  • Výstup zvuku AES/EBU: 1× kombinovaný sluchátkový a 1× kombinovaný mikrofonní výstup pro propojení dalších ATEM Studio Converter
  • Symetrické výstupy XLR: 4× stereo analogový zvuk kamer
  • Optický vstup videa: 4× single mode SD/HD kamerový vstup, konektor LC
  • Optický výstup videa: 4× single mode SD/HD kamerový výstup, konektor LC
  • Optický zvuk (vstup a výstup): 1× single mode, konektor LC; kanály 1 a 2 zvuk kamery, kanály 15 a 16 intercom
  • Dosah optiky: až 45 km
  • Rozhraní počítače: 1× mini-B USB 2.0 pro aktualizace firmwaru
  • Formáty SD: 525i29.97 NTSC, 625i50 PAL
  • Formáty HD: 720p50, 720p59.94, 720p60, 1080p23.98, 1080p24, 1080p25, 1080p29.97, 1080p30, 1080p50, 1080p59.94, 1080p60, 1080PsF23.98, 1080PsF24, 1080PsF25, 1080PsF29.97, 1080PsF30, 1080i50, 1080i59.94, 1080i60
  • Formáty 2K: 2K DCI 23.98p, 2K DCI 24p, 2K DCI 25p, 2K DCI 23.98PsF, 2K DCI 24PsF, 2K DCI 25PsF
  • Formáty Ultra HD: 2160p23.98, 2160p24, 2160p25, 2160p29.97, 2160p30
  • Formáty 4K: 2160p24
  • Soulad s normami SDI: SMPTE 259M, SMPTE 292M, 296M, 372M, 424M Level B, 425M
  • Vzorkování zvuku: 48 kHz, převod A/D 24 bit
  • Vzorkování videa: 4:2:2
  • Barevná přesnost: 10 bit
  • Barevný prostor: Rec. 601, Rec. 709
  • Přepínání rozlišení: SDI přepíná mezi SD, HD a UHD
  • Software: Converter Utility pro aktualizaci firmwaru
  • Operační systémy: macOS 10.11 El Capitan, macOS 10.12 Sierra nebo novější; Windows 8.1 a 10
  • Napájení: 100–240 V AC (vestavěný zdroj) s redundantním vstupem 12–31 V DC
  • Provedení: Rack 19″, 1U
  • Rozměry (š × h × v): 19 × 6,22 × 1,73″ (483 × 158 × 44 mm)
  • Hmotnost: 3,99 lb (1,81 kg)
  • Provozní teplota: 0 až 40 °C
  • Skladovací teplota: −20 až 45 °C
  • Relativní vlhkost: 0–90 % bez kondenzace
  • Záruka: 1 rok (omezená záruka výrobce)

DOPORUČUJEME

ATEM Studio Converter 2 propojí režii se čtyřmi kamerami po optice. Na druhém konci každé trasy potřebuje převodník ATEM Camera Converter, k tomu jednovidový optický kabel s konektory LC, kabely SDI k přepínači a napájecí kabel IEC.

Převodník u kamery – Protějšek na kamerovém stanovišti – obraz, návrat, talkback a tally po jednom vlákně.

Optika – Jednovidový kabel s konektory LC a optický modul SFP.

Kabely a napájení – Kabely SDI k přepínači a napájecí kabel IEC pro vestavěný zdroj.

Parametry

Parametry

Výrobce: Blackmagic Design
Kategorie: Převodníky signálu

Hlavní parametry

Další funkceAudio vstup · SDI LOOP · Audio výstup · Obousměrný převod SDI/optika
ZdrojSDI · Optika
CílSDI · Optika · Audio
