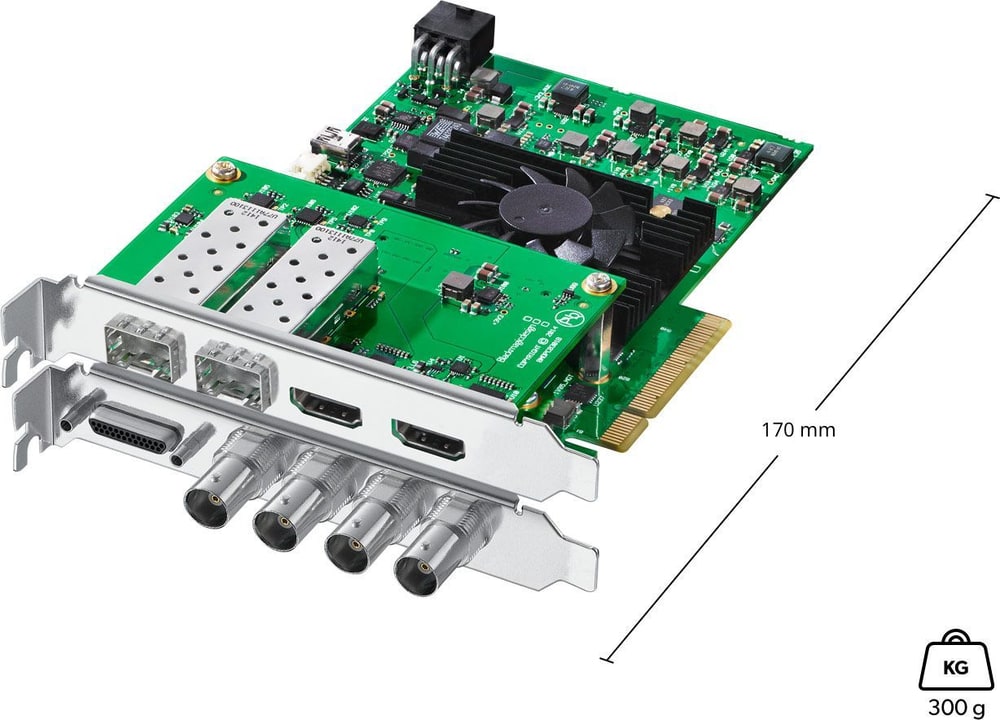

Blackmagic Design DeckLink 4K Extreme 12G

DeckLink 4K Extreme 12G je high-end střihová karta s Dual-Link 12G-SDI rozhraním a druhou generací sběrnice PCI-Express x8 pro záznam a přehrávání videa až do rozlišení 2160p60! Duální provedení UHD-SDI rozhraní zaručí také bezproblémovou podporu stereoskopických formátů.

2x 4K!

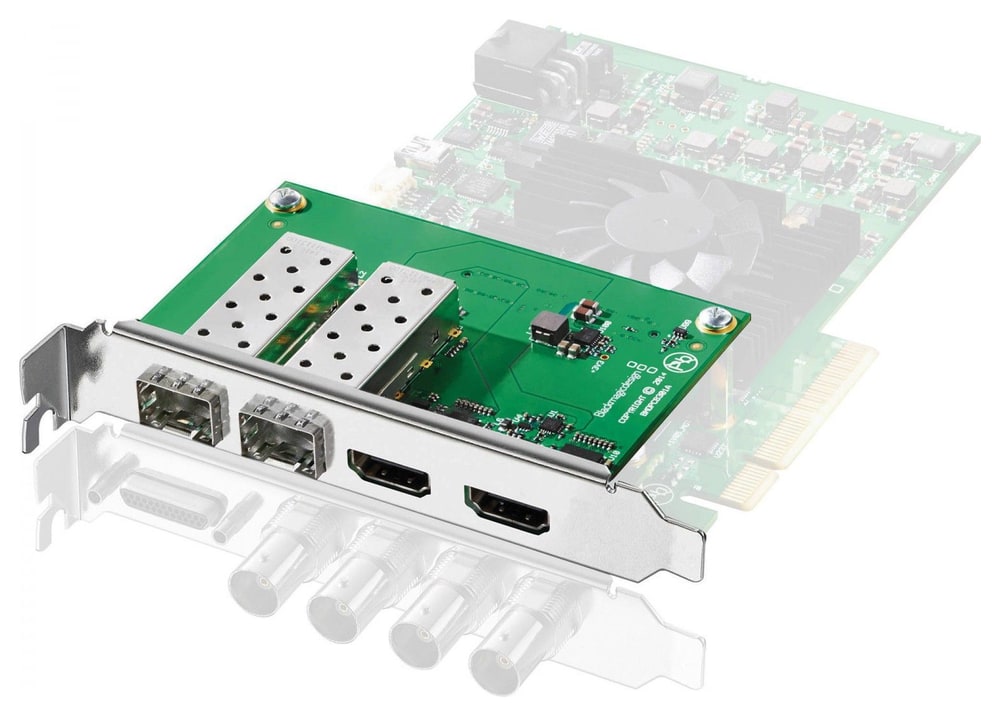

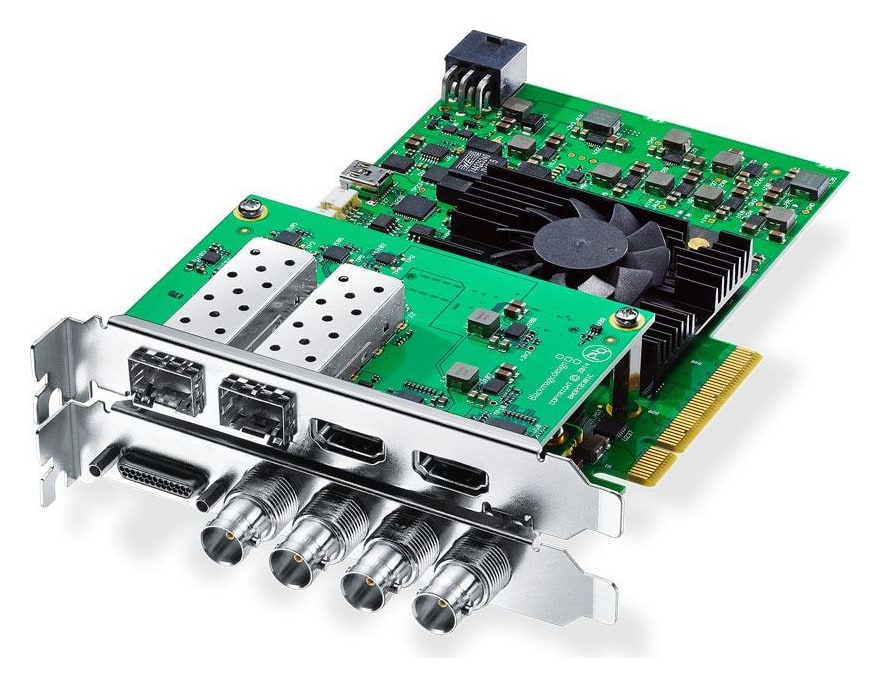

Karta DeckLink 4K Extreme 12G je ideálním zařízením pro uživatele digitálních filmových kamer, nabízí totiž dva 4K vstupy a výstupy. Díky podpoře standardu 12G-SDI je zaručena zpětná kompatibilita s SD a HD formáty, i s novými standardy Ultra HD až do rozlišení 4096 x 2160 při snímkové frekvenci 60 fps. DeckLink 4K Extreme 12G podporuje 10bitový YUV signál, 8, 10 a 12bitový RGB signál a 3D stereoskopické formáty až do rozlišení 4096 x 2160 60 fps. Model DeckLink 4K Extreme 12G využívá sendvičového uspořádání karet: dceřinná karta je vybavena HDMI rozhraním a dvěma sloty pro připojení volitelných optických SDI modulů. Tyto sloty jsou kompatibilní s normou SMPTE a v budoucnu dovolí připojit signál prostřednictvím optických 12G-SDI kabelů pro možnost použít podstatně delší kabeláž.

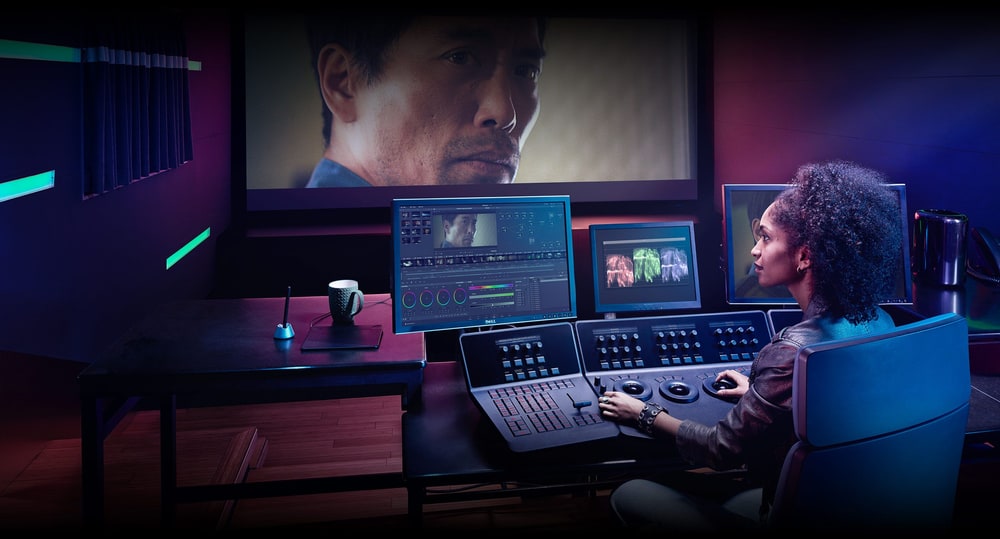

Filmová a TV postprodukce
Model DeckLink 4K Extreme 12G využijí zejména uživatelé v oblastech filmové postprodukce, reklamní tvorby, vizuálních efektů nebo televizního zpravodajství a v dalších odvětvích, kde je třeba vysokého rozlišení, perfektní barevné reprodukce nebo podpory vysokých snímkových frekvencí a stereoskopie. Uživatelé aplikace DaVinci Resolve 11 uvítají schopnost plně duplexního provozu pro simultánní záznam a přehrávání videa. Díky tomu budou moci – přímo na natáčecích lokacích! – realizovat barevné korekce v reálném čase. Toho lze s výhodou využít například během instalace filmového osvětlení na scénu apod.

Vývojářské nástroje
Vývojáři ocení řadu technických modernizací – podporu titulků ve všech rozlišeních, automatickou detekci standardu na vstupech, spolehlivější CRC algoritmy, extrémně nízkou latenci, přímou podporu GPU akcelerátorů, možnost přímo zapisovat pixely do frame bufferů karty či vytvářet vlastní ovladače.

SD, HD i UHD

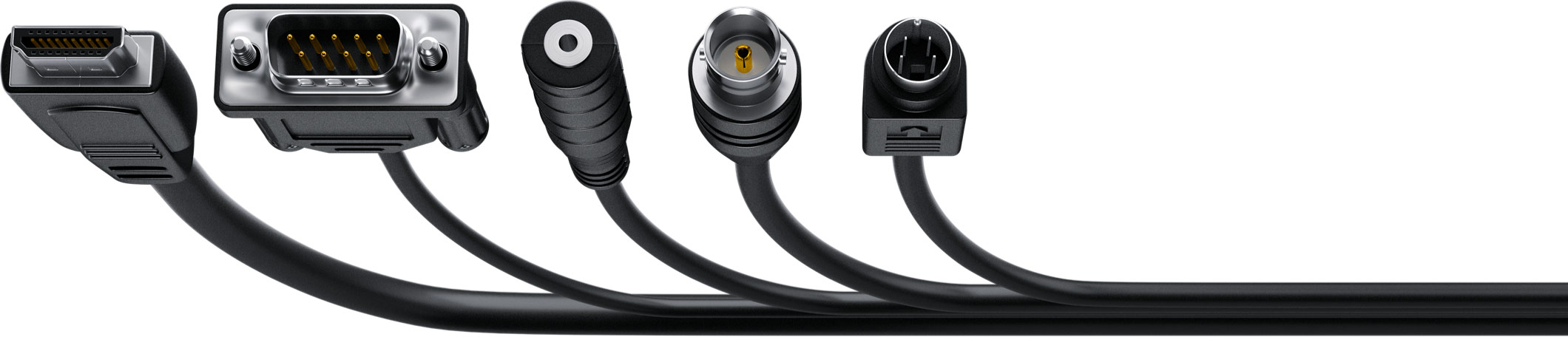

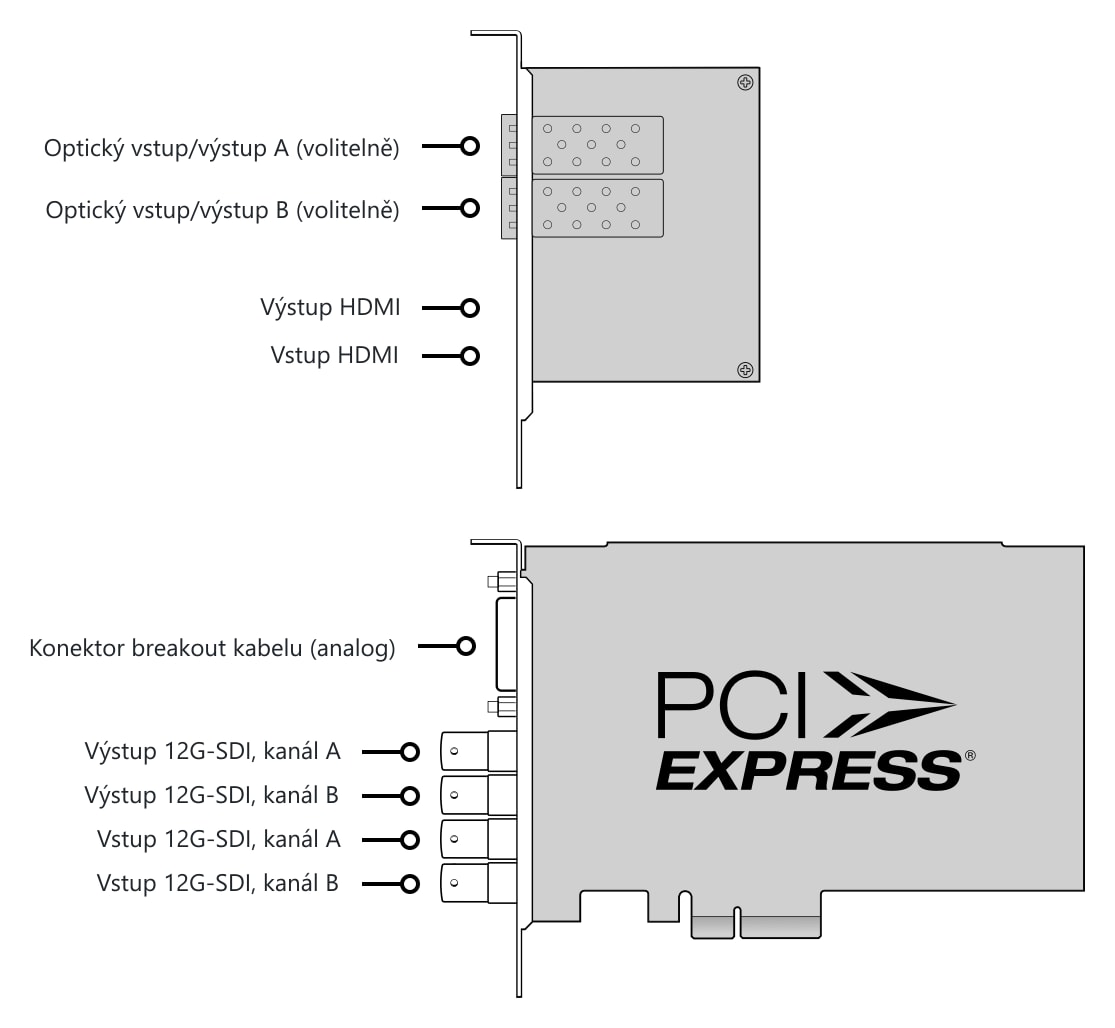

Karta DeckLink 4K Extreme 12G je vybavena dvěma 12G-SDI vstupy a stejným počtem 12G-SDI výstupů, synchronizačním vstupem, portem RS422 pro ovládání videí, a v neposlední řadě širokou podporou SD, HD, Ultra HD a DCI 4K formátů. Karta nabízí také vstup/výstup typu HDMI, symetrické konektory XLR pro připojení AES/EBU audia, nesymetrické konektory RCA/Cinch a možnost připojit analogové zdroje videa pomocí dodávaného breakout kabelu.

Podpora pro HDR
Ovladače Desktop Video 10.6.4 obsahují podporu pro přehrávání HDR videí po HDMI rozhraní u střihových karet UltraStudio 4K Extreme a DeckLink 4K Extreme 12G. Nové HDR funkce zahrnují podporu pro přenos HDR metadat a barevný prostor Rec. 2020. Uživatelé mohou realizovat náhled videa s širokým dynamickým rozsahem na HDR displejích prostřednictvím jediného HDMI kabelu a snadno tak zpracovávat HDR projekty v nové aplikaci DaVinci Resolve 12.5. HDR, tedy video s širokým dynamickým rozsahem, je součástí nového standardu Ultra HD Premium. Nové konzumní televizory, splňující podmínky této normy, poskytují nejen velkou obrazovou plochu a velké rozlišení, ale – v porovnání s běžnými HDTV – i desetinásobný rozsah jasu a obrovský kontrastní poměr. Koloristé a střihači pracující s aplikací DaVinci Resolve 12.5 a s kartami UltraStudio 4K Extreme nebo DeckLink 4K Extreme 12G mohou nyní snáze pracovat s videem z nových digitálních filmových kamer s širokým dynamickým rozsahem, např. URSA Mini 4.6K.

Klíčové funkce karty DeckLink 4K Extreme 12G

• 2 x 12G-SDI vstupy a výstupy s podporou SD, HD (až do 1080p60), 2K, Ultra HD a DCI 4K (až do rozlišení 4096 x 2160 při snímkové frekvenci 60 fps!).
• HDMI 4K vstup/výstup podporující SD a HD standardy až do 1080p60.
• Analogový komponentní vstup/výstup kompatibilní s SD a HD formáty až do 1080p60, S-Video a kompozitní rozhraní.
• 4 kanály symetrického zvuku na konektorech TRS.
• 2 kanály symetrického digitálního rozhraní AES/EBU.
• Synchronizační vstupy genlock/tri-sync.
• Port RS-422 pro ovládání videí kompatibilních s protokolem Sony.
• Dva sloty pro volitelné optické moduly až do rychlosti 12 Gb/s.
• Podporuje záznam a přehrávání nekomprimovaného 8, 10 a 12bitového videa.
• Ovladače pro Windows, Mac OS X a Linux.
• Podporuje aplikace DaVinci Resolve, Fusion, Final Cut Pro, Adobe Premiere Pro, Photoshop, After Effects a další!
• Obsahuje vývojářské nástroje pro Windows, Mac OS a Linux.
• Součástí balení je také software Media Express pro nabírání a přehrávání videa na platformách Windows, Mac OS a Linux.

'

DeckLink 4K Extreme 12G - Quad SDI
...je volitelná dceřinná karta dovolující připojit k produktu DeckLink 4K Extreme 12G starší techniku využívající k přenosu Ultra HD/4K videa čtyři linky 3G-SDI rozhraní. Nabírací karta DeckLink 4K Extreme 12G je vybavena nativním 12G-SDI rozhraním pro připojení nejnovější techniky s podporou 4K videa o vysoké snímkové frekvenci prostřednictvím jediného SDI kabelu. Starší, první generace monitorů a projektorů ovšem disponovala rozhraním Quad-Link 3G-SDI, které vyžadovalo použití čtyř SDI kabelů. Nová dceřinná karta DeckLink 4K Extreme 12G - Quad SDI tuto diskrepanci řeší a umožní uživatelům produktu DeckLink 4K Extreme 12G používat jak nejnovější 12G-SDI techniku, tak i starší Quad-Link 3G-SDI zařízení.

S dceřinnou kartou DeckLink 4K Extreme 12G - Quad SDI mohou například koloristé pracující se systémem DaVinci Resolve používat i starší monitory nebo digitální filmové projektory přímo, bez dodatečných externích převodníků. Krom rozhraní Quad-Link 3G-SDI nabízí dceřinná karta také hardwarový převodník pro konverzi 2160p60 signálu z 12G-SDI vstupů do formátu 1080p60. Dceřinná karta nahrazuje rozšiřující HDMI kartu standardně dodávanou s produktem DeckLink 4K Extreme 12G. Kartu mohou snadno vyměnit sami uživatelé a po její instalaci okamžitě realizovat záznam nebo přehrávání videa pomocí rozhraní Quad-Link 3G-SDI.

Desktop Video 10.6.4 (duben 2016)

• Podpora pro barevný prostor Rec. 2020 na HDMI výstupu.
• Podpora pro přenos HDR metadat po HDMI.

Aktualizace Desktop Video 12.0 (1/2021)
Aktualizace Desktop Video 12.0 implementuje podporu procesorů Apple M1 a systému macOS Big Sur u modelů DeckLink 4K a 8K, Intensity Pro 4K a UltraStudio Thunderbolt 3.

Instalace na platformě Apple M1 (7/2021)
Blackmagic Design uvedli nový PDF dokument popisující instalaci aplikace Desktop Video pro karty UltraStudio a DeckLink na platformě Apple Mac vybavené procesory M1.

Desktop Video 12.4.1 (11/2022)
...implementuje podporu pro další 2K DCI a 4K DCI formáty se snímkovou frekvencí až 60p. Novinkou je rovněž korektní přenos VANC dat při klíčování a oprava vzácně se vyskytující chyby způsobující blikání u přehrávání po SDI výstupu.
