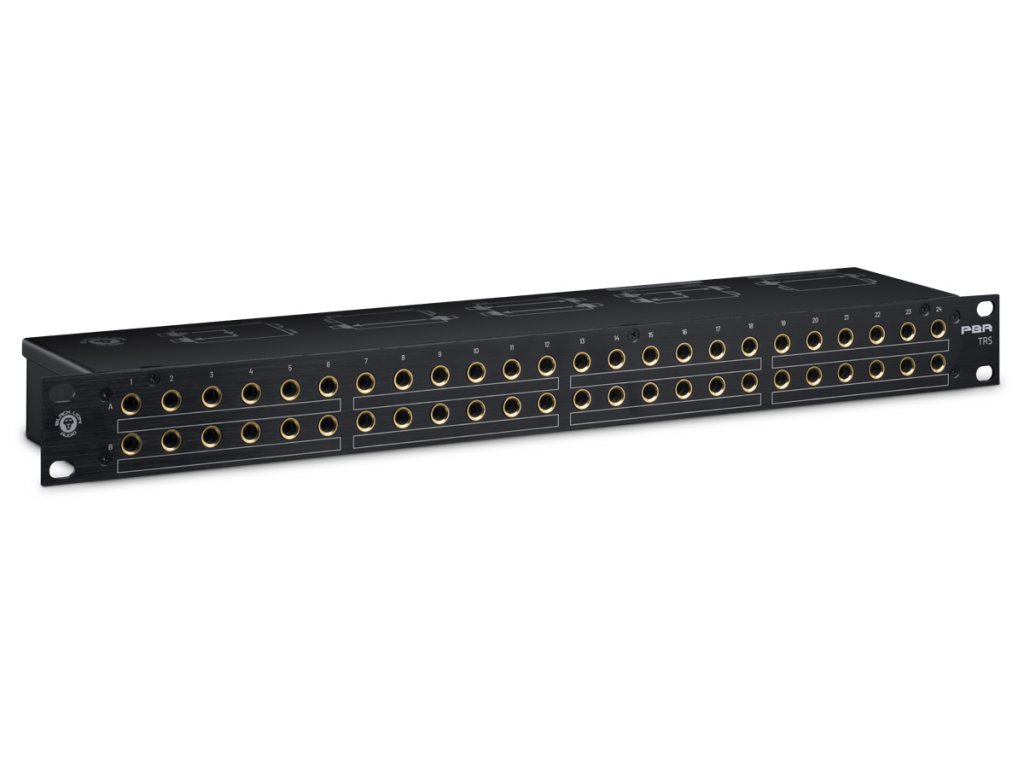

BLACK LION AUDIO PBR TRS - patchbay 2x24 TRS

patchbay 2x 24 TRS, 48 propojovacích bodů, zlacené konektory, vysoká spolehlivost, dlouhá životnost

profesionální studiový patching panel s konektory TRS 6,3 mm, 48 propojovacími body, vysokou spolehlivostí a dlouhou životností

• patchpanel s konektory TRS 6,3 mm
• 48 propojovacích bodů
• přepínání módů Full-Normal a Half-Normal
• konektory s pozlacenými kontakty
• vysoká mechanická odolnost a spolehlivost
• dlouhá životnost

Vaše kvalitní studiové i domácí přístroje vyžadují kvalitní propojení. Black Lion Audio se ultimátně kvalitnímu zvuku věnuje už léta. Proto přináší na trh nové PBR patchbaye – propojovací panely pro použití jak ve studiu, tak i v divadlech a jiných profesionálních zvukových instalacích.

Každý patchbay PBR používá vysoce kvalitní kovové konektory s pozlacenými kontakty. Tak je zajištěno vysoce spolehlivé propojení vašich přístrojů. Černě eloxovaný hliníkový přední panel a kovové tělo dodává patchbayům série PBR elegantní sofistikovaný vzhled a spolu s bytelnými konektory zabezpečuje mechanickou odolnost a dlouhou životnost.

PBR TRS

je patchbay určený k propojování přístrojů a kabelových rozvodů pomocí konektorů TRS 6,3 mm (velký symetrický jack). K propojení lze použít kvalitní symetrické patch kabely nebo standardní symetrické TRS kabely. Patch panel je proveden ve formátu 19“ 1U.

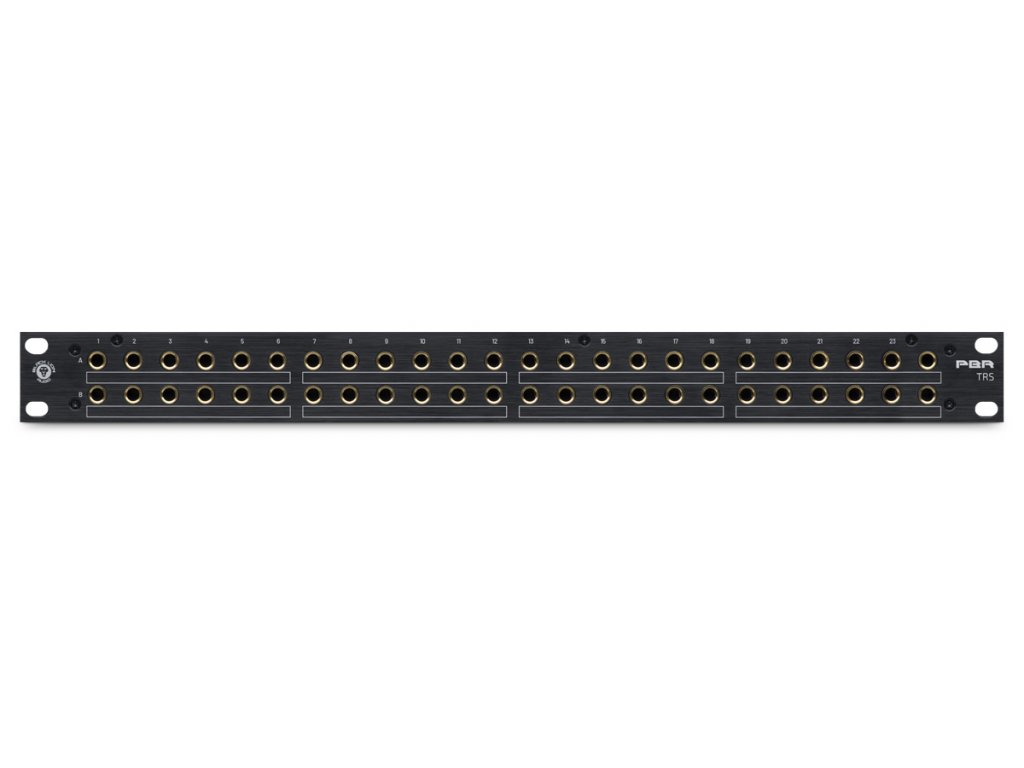

přední panel

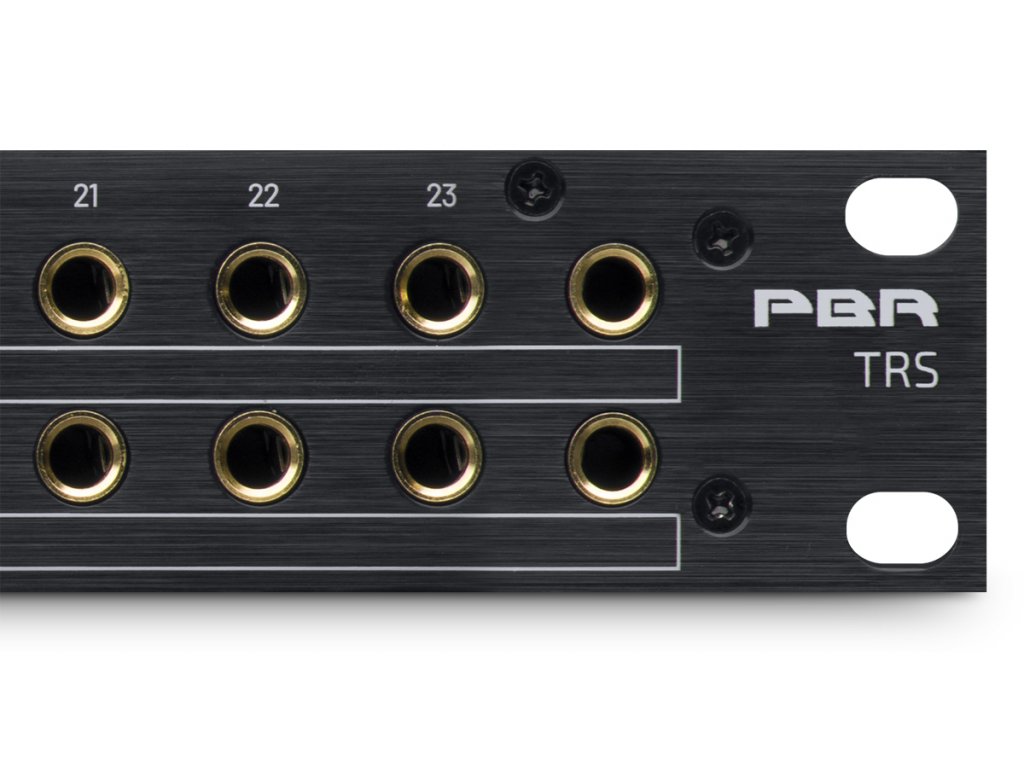

Patchbay TRS má na předním panelu 48 TRS 6,3 mm konektorů ve dvou řadách A a B (2x 24) označených 1 - 24. Pro větší přehlednost jsou graficky sdruženy po šesti s polem pro popis. Hliníkový přední panel je opatřen bočními úchyty pro instalaci do 19“ racku.

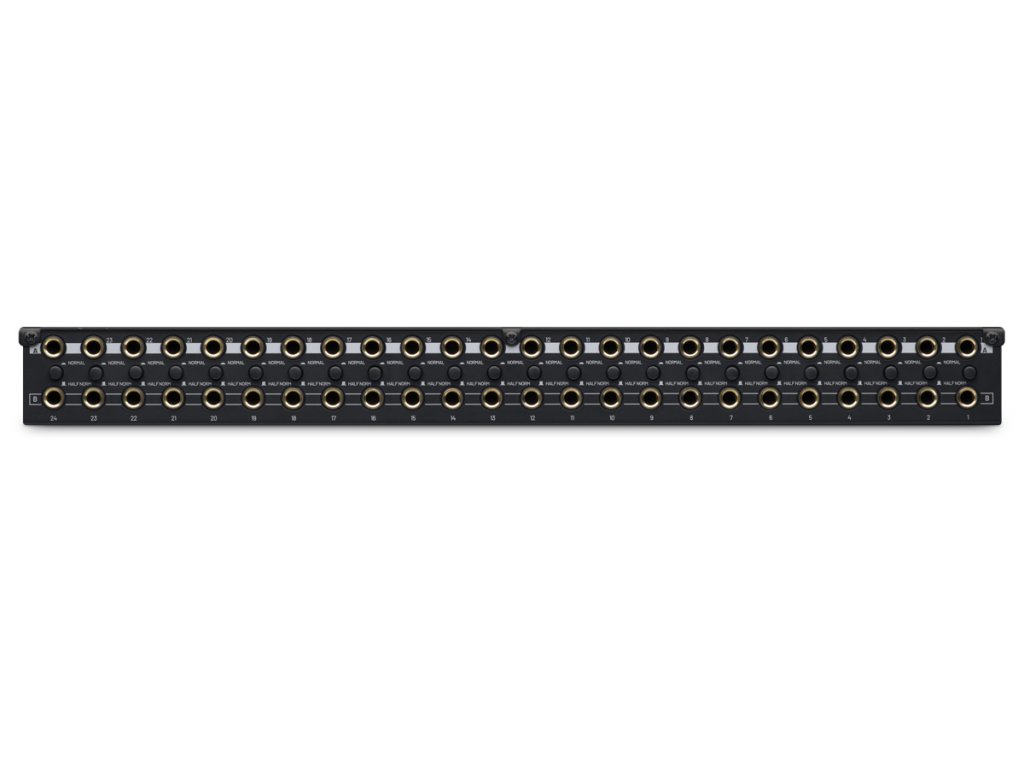

zadní panel

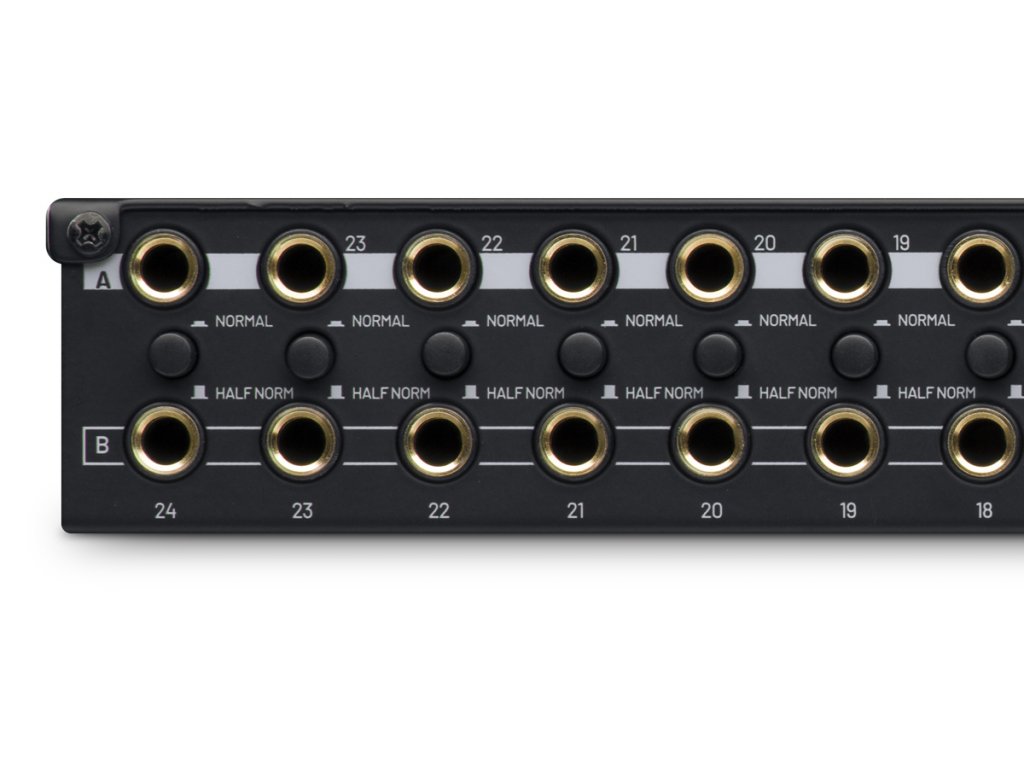

I na zadním panelu je 48 konektorů TRS 6,3 mm ve dvou řadách A a B, které odpovídají konektorům na předním panelu. Pomocí přepínače lze pro každou dvojici konektorů A-B nastavit mód Full-Normal nebo Half-Normal.*

vlastnosti:

• počet konektorů: 2x 48
• typ konektorů: TRS 6,3 mm – pozlacené kontakty
• počet propojovacích bodů: 48
• přepínání módů: Full-Normal a Half-Normal*
• eloxovaný hliníkový přední panel
• bytelné kovové šasi
• vysoká mechanická odolnost a spolehlivost
• dlouhá životnost
• rozměry: 48,5 x 4,5 x X cm (Š x V x H)
• šířka, výška: 19”, 1U
• hmotnost: X kg

-------------------------------------------------------------------------------------

*Módy propojení konektorů:

Ve většině případů je užitečné horní řadu A použít pro výstupy a dolní B pro vstupy.

Full-Normal mód
zadní konektory A-B jsou propojeny – výstup je propojen s příslušným vstupem.
Přední panel: Pokud se do kteréhokoli z obou konektorů zasune kabel, propojení se přeruší.

Je ideální např. k propojení párového kabelu se vstupy mixážní konzole.

Half-Normal mód
zadní konektory A-B jsou propojeny – výstup je propojen s příslušným vstupem.
Přední panel: Při zapojení kabelu do horního konektoru A propojení zůstává, při zapojení kabelu do spodního konektoru B se propojení přeruší.

Je vhodný pro rozbočení signálu k více vstupům – výstup efektového procesoru do mixu i poslechu, přivedení sběrnice Aux k více sluchátkovým distributorům apod.
