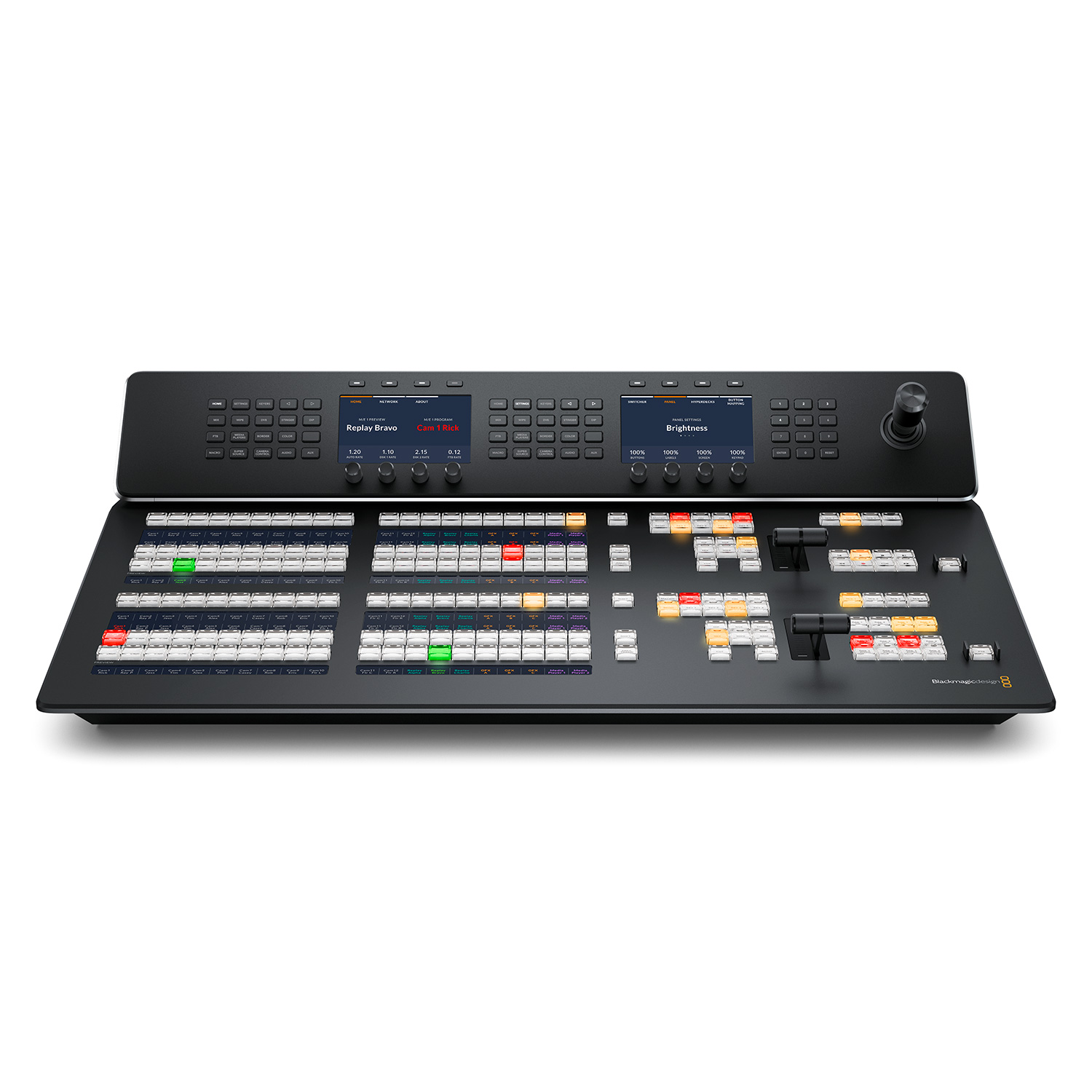

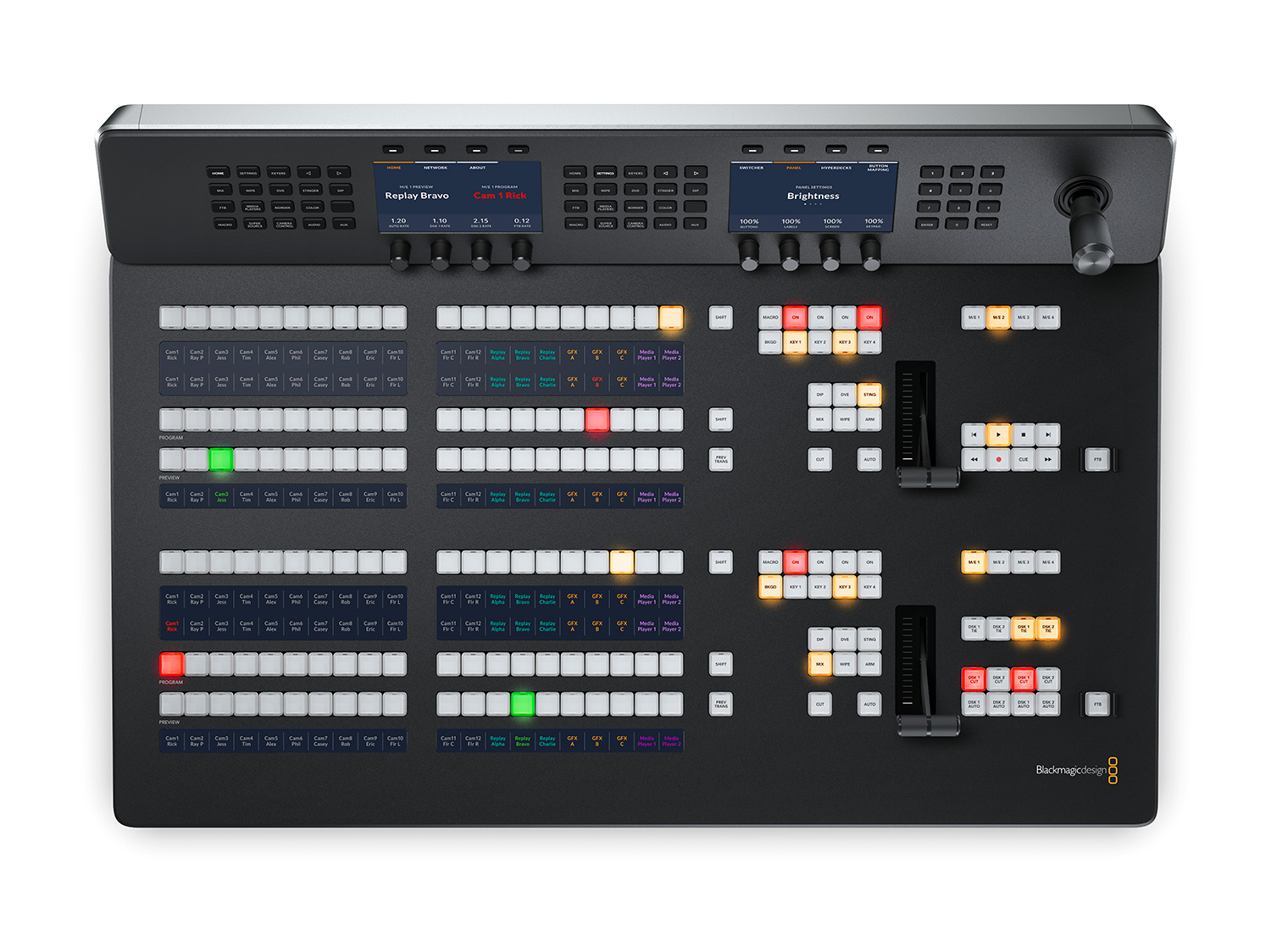

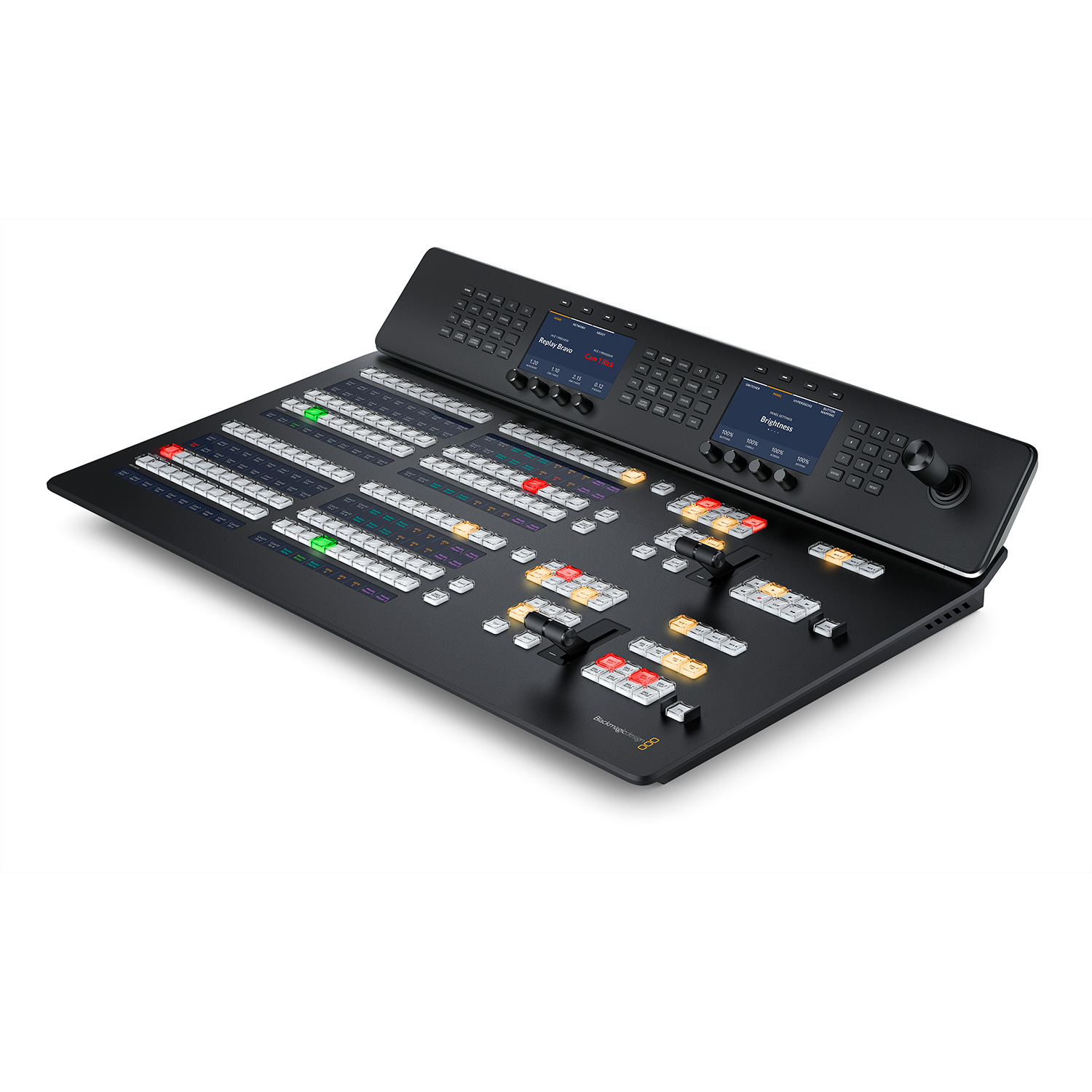

Blackmagic Design ATEM 2 M/E Advanced Panel 20

Ovládací pulty Blackmagic Design ATEM 2 M/E Advanced Panel a ATEM 4 M/E Advanced Panel reprezentují novou generaci panelů pro režie řady ATEM! Modely uspokojí provozovatele nejvýkonnějších režií ATEM díky podpoře až 4 M/E kanálů a integraci až 24 samostatných LCD displejů pro uživatelsky nastavitelné popisky tlačítek, 4 LCD displejů pro nastavení parametrů, 4 T-Bar ovladačů a mnoha dalších funkcí. Pulty podporují přímou montáž do režijních stolů i samostatný provoz.

Pulty řady ATEM Advanced Panel jsou ideálním doplňkem režie ATEM Constellation pro snazší vytváření komplexních pořadů. Odemykají plný potenciál režie a představují také ergonomičtější ovládací alternativu (k dodávanému softwarovému ovládacímu pultu) díky vysoce kvalitním tlačítkům, otočným a pákovým ovladačům:

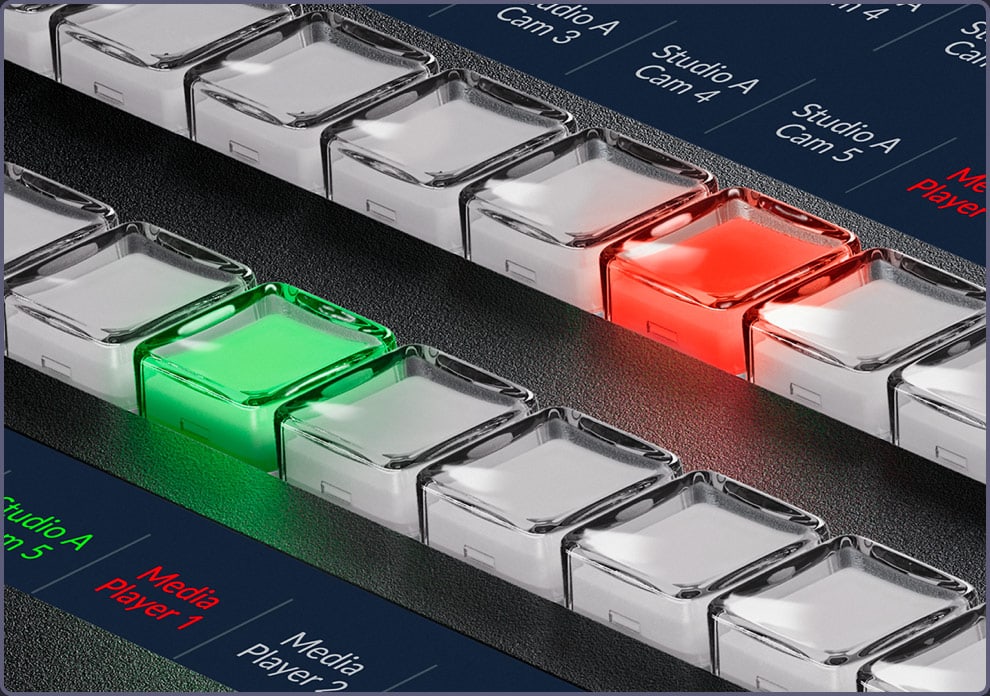

Model 1 M/E nabízí jednu řadu M/E s 10 tlačítky pro vstupy a jediný LCD displej pro nastavení funkcí. Přestože jde o 1 M/E pult, dovoluje ovládat všechny M/E kanály větších režií. U tlačítek vstupů je možné nastavit barvu a díky dedikovaným LCD displejům také popisky. Nechybí ani joystick pro DVE efekty a T-Bar ovladač.

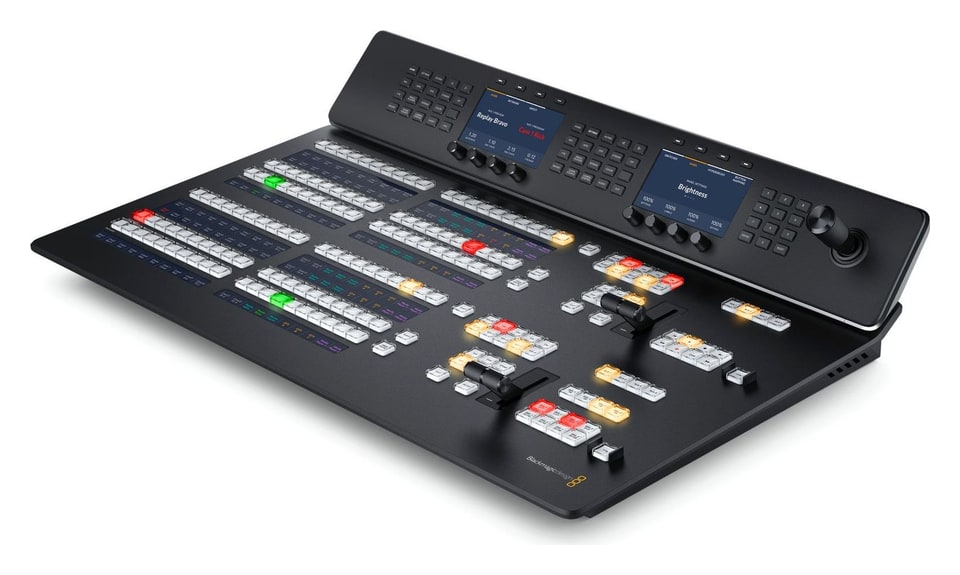

Varianta 2 M/E nabízí dvě řady M/E s 20 tlačítky pro vstupy a 2 LCD displeje pro nastavení funkcí. Pult dovoluje ovládat až 4 M/E u větších režií, LCD displeje pro tvorbu vlastních popisků tlačítek jsou rovněž samozřejmostí.

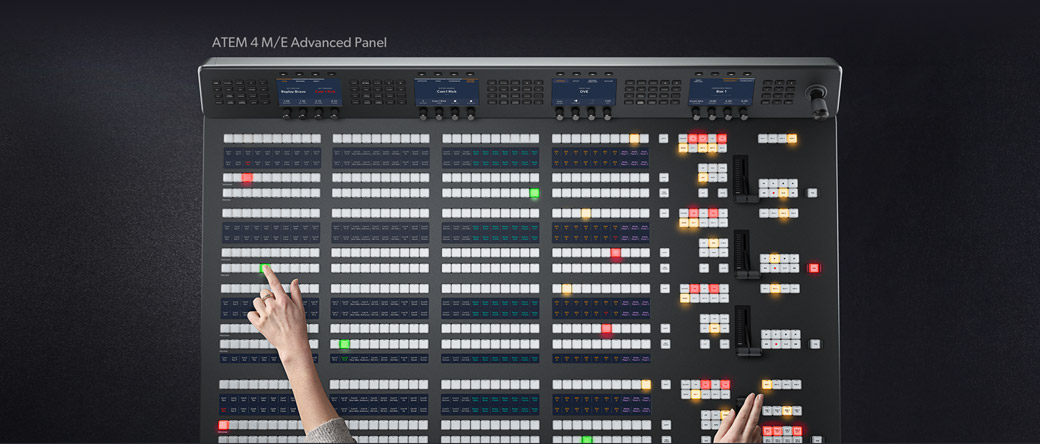

Největší varianta 4 M/E dokonale doplňuje funkční sadu režie ATEM Constellation! Nabízí čtyři řady M/E s 40 tlačítky pro vstupy a 4 LCD displeje pro nastavení funkcí, a také displeje pro tvorbu popisků u všech tlačítek.

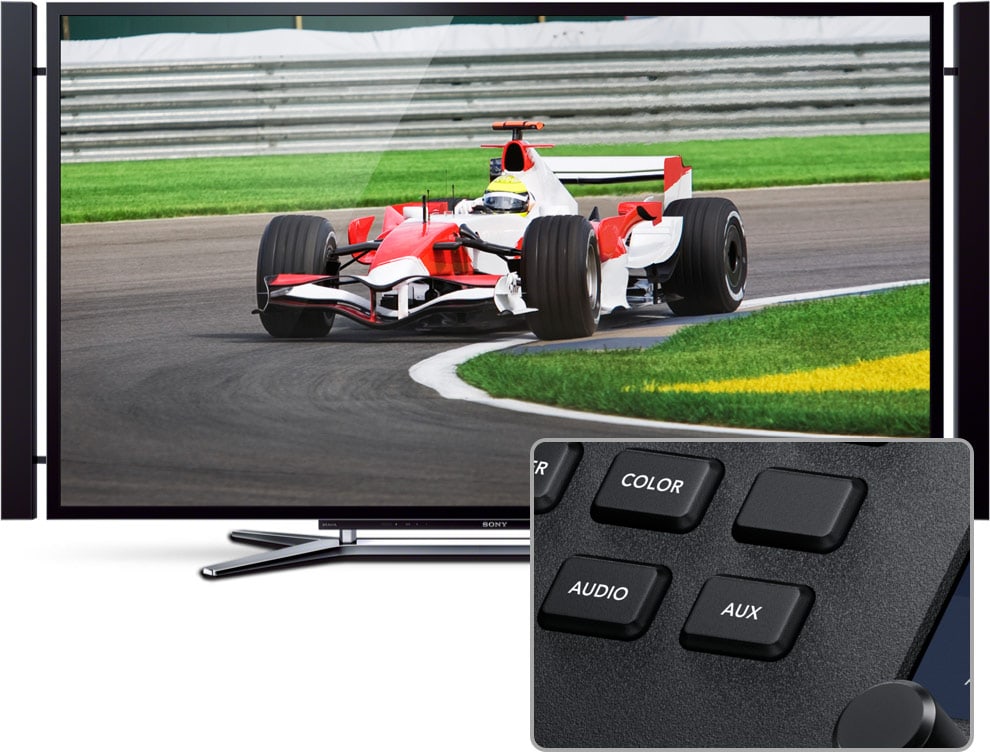

Režie ATEM Constellation představuje nejpokročilejší řešení pro odbavování živých pořadů. Architektura režie zahrnuje nezávislé sběrnice Program a Preview pro rychlé a přesné přepínání záběrů. Náhled sběrnice Preview lze realizovat pomocí Aux výstupu či prostřednictvím funkce Multi-view: stačí zvolit zdrojový signál na sběrnici Preview pomocí pultu Advanced Panel, zkontrolovat jej na náhledové obrazovce a následně zařadit do vysílání stiskem tlačítek Cut nebo Auto. Pokud je vyžadována okamžitá odezva, je možné volit záběry přímo v rámci sběrnice Program.

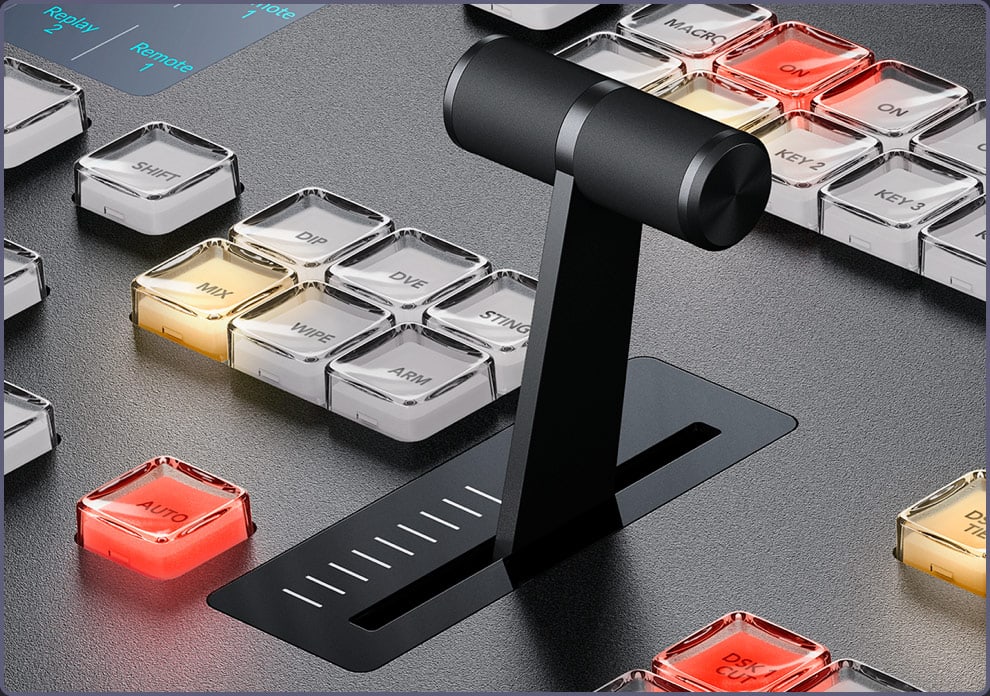

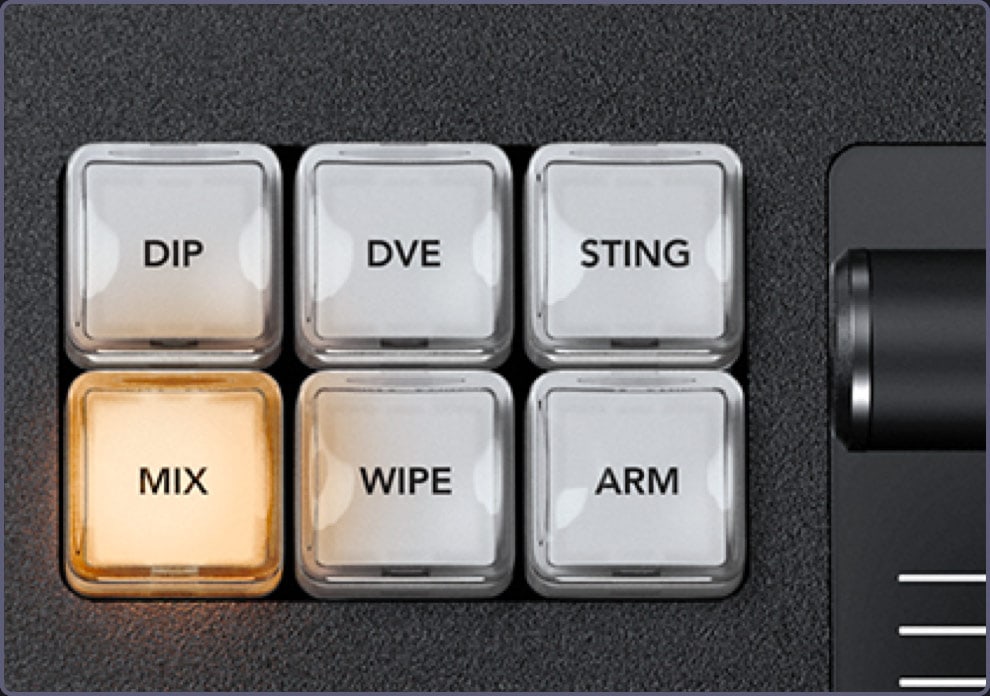

Při nastavení prolínání mezi zdroji videa vidí operátor možnosti prolínacího efektu na LCD displeji pultu, aniž by musel složitě procházet menu. Nechybí široká škála efektů, od standardních SMPTE prolínaček s možnosti rozostření okrajů až po složité DVE prolínací efekty, u kterých lze nastavit pozici jednotlivých elementů kompozice pomocí T-Baru a joysticku! Další ovládací prvky pultů usnadňují nastavení velikosti DVE elementů, stínů, osvětlení apod. Ergonomická T-Bar páka zajišťuje dokonalou kontrolu nad prolnutím záběrů, kdy je často důležité zohlednit práci kamerového operátora i pohyb protagonistů.

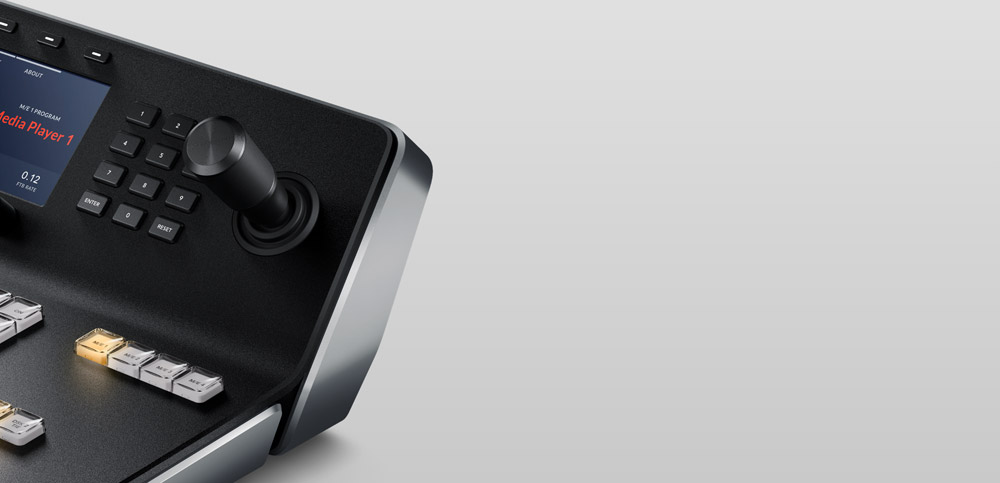

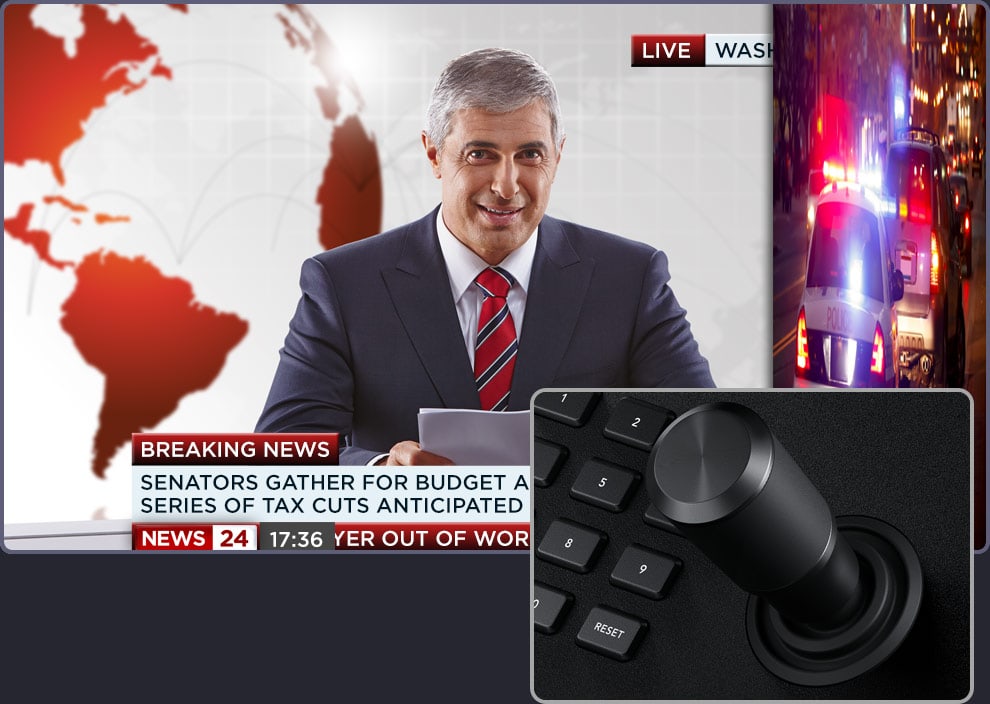

Integrovaný joystick zajišťuje snadné nastavení např. pozice DVE efektů v osách X, Y i Z. Dovoluje dokonale umístit okno se záběrem v rámci kompozice „obraz v obraze“, nastavit jeho velikost, či dokonce zvolit počáteční a koncové body u animovaných DVE efektů.

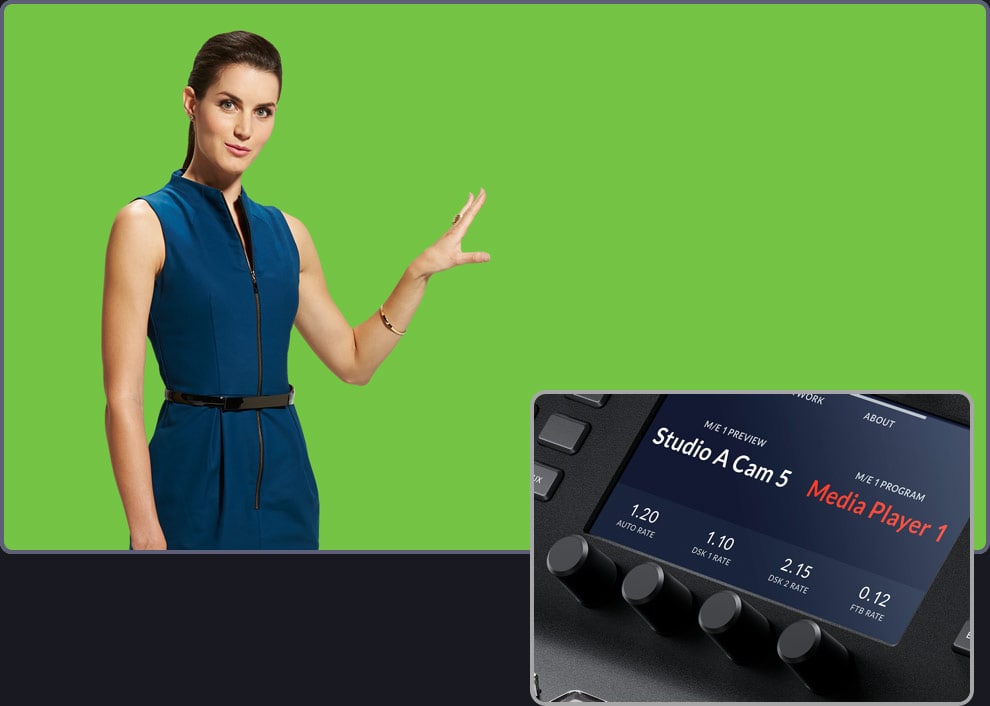

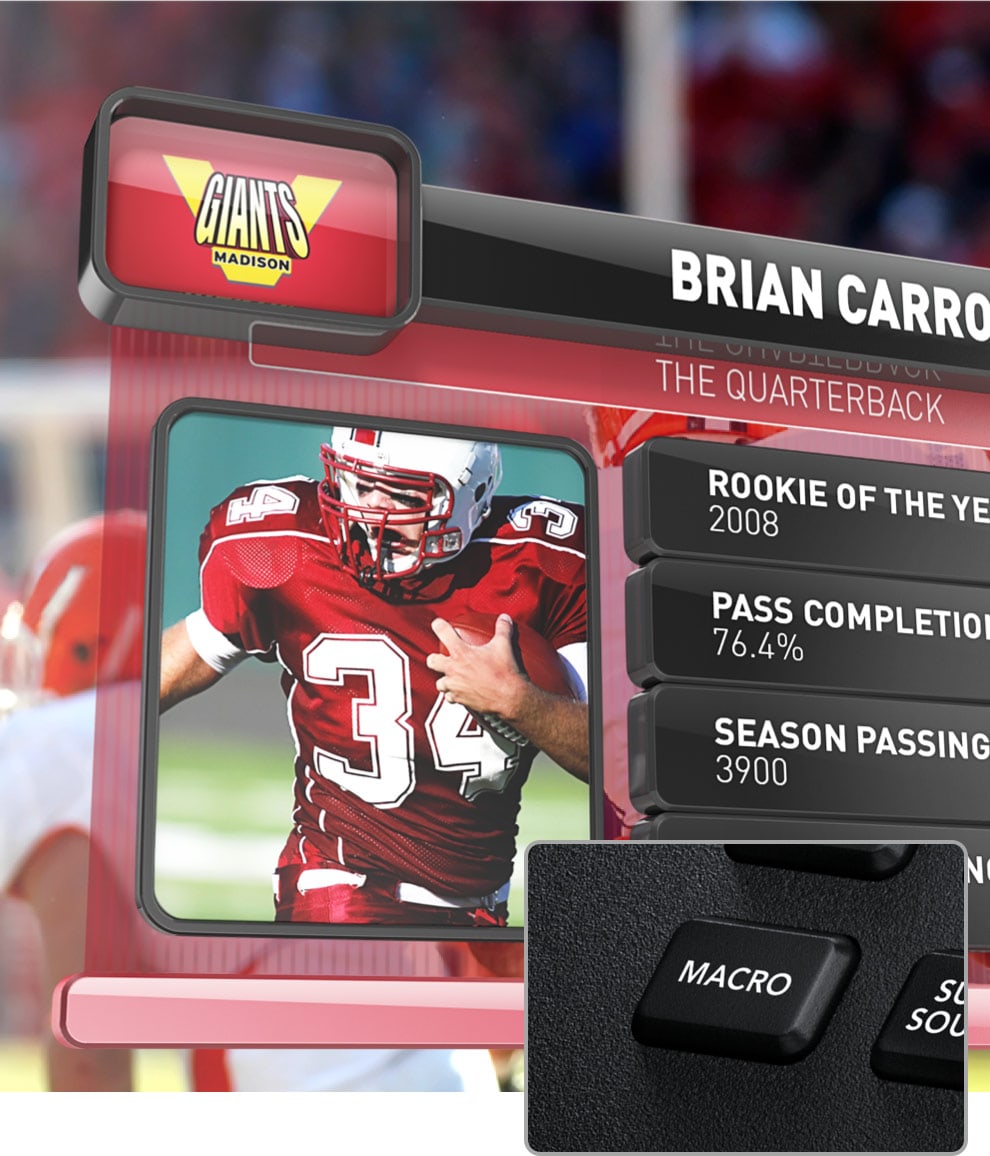

Každý z displejů (pro zobrazení nastavení parametrů) nabízí dedikované tlačítko pro všechny funkce a umožňuje ovládat stovky parametrů klíčovacích funkcí, prolínaček, DVE efektů, generátorů barevných pozadí, nastavení funkce Multi-view, mapování tlačítek či volbu video normy. Navíc mohou uživatelé ukládat/vyvolávat 10 nastavení pultu! Další pokročilou funkcí je možnost vytvářet makra a následně je spouštět stiskem jediného tlačítka. Práce s makro příkazy nevyžaduje použití počítače a je velice usnadněna popisky na LCD displejích identifikujících přiřazená makra.

ATEM 8.5.3 (12/2020)
Aktualizace pro režie ATEM je tentokrát určena majitelům pultů ATEM 2 M/E Advanced Panel nebo ATEM 4 M/E Advanced Panel, u kterých opravuje občasné samovolné přepnutí zdrojů videa.
