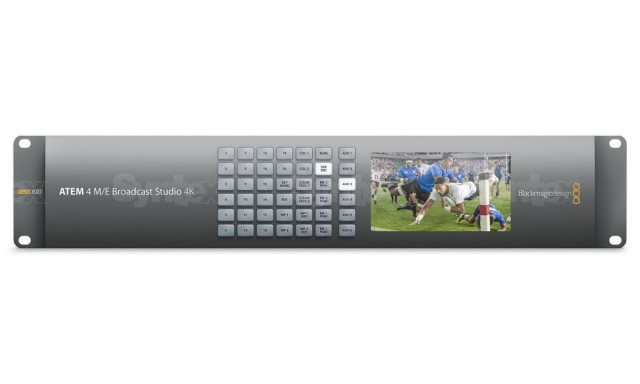

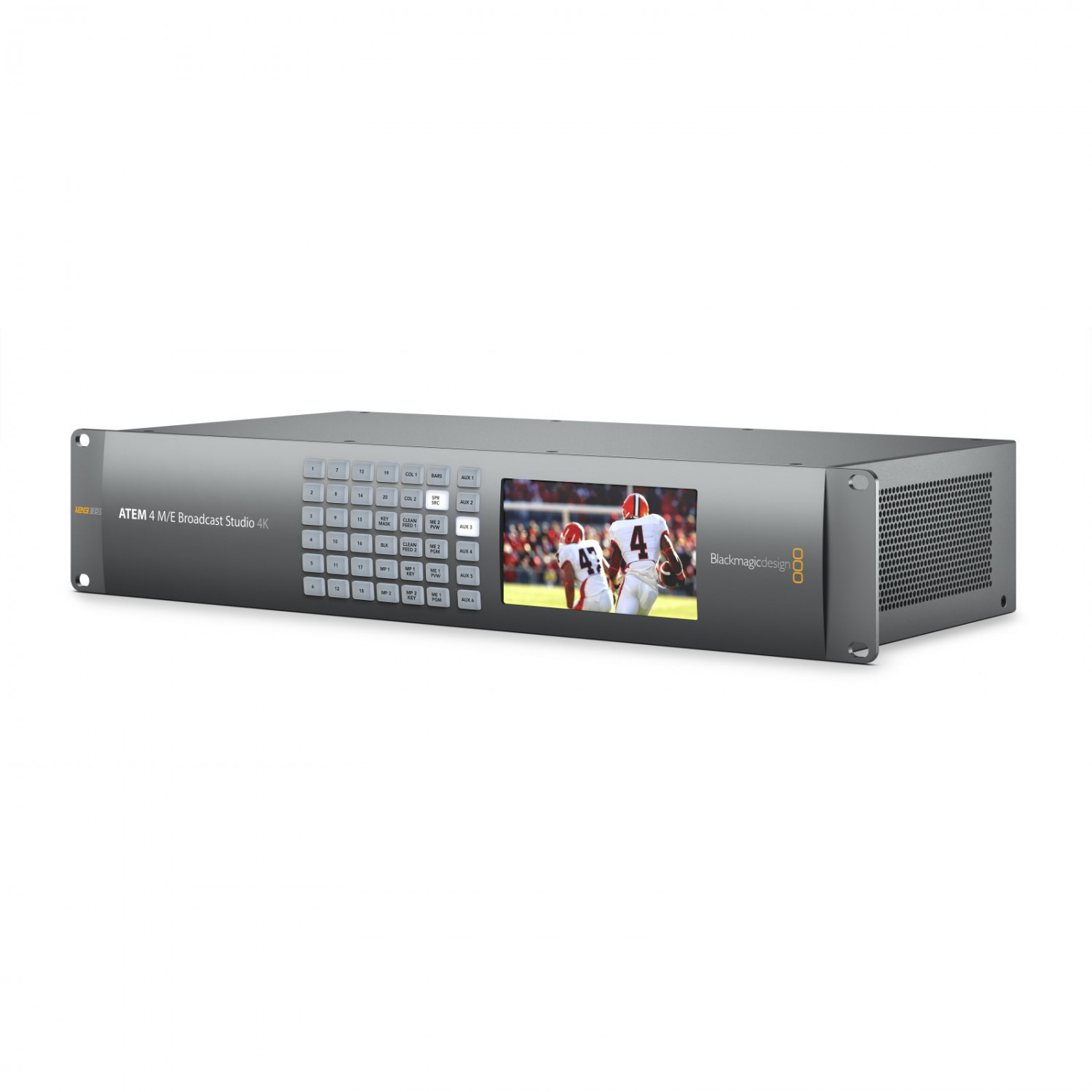

Blackmagic Design ATEM 4 M/E Broadcast Studio 4K

ATEM 4 M/E Broadcast Studio 4K je nejpokročilejší Ultra HD 2160p60 režie na trhu s 20 vstupy, 4 M/E jednotkami a 16 pokročilými klíčovacími moduly ATEM Advanced Chroma Keyer. Navíc režie ATEM 4 M/E Broadcast Studio 4K nabízí dvojici multiview výstupů s rozlišením Ultra HD, 2D DVE efekty, kompoziční technologii SuperSource pro až čtyři DVE efekty „obraz v obraze,”  synchronizaci všech vstupů a další funkce!

Zařízení ATEM 4 M/E Broadcast Studio 4K slouží k vytváření živých pořadů v normách HD a Ultra HD až do frekvence 60 snímků za vteřinu. Díky pokročilé technologii 12G-SDI mohou uživatelé k režii připojit nejnovější Ultra HD kamery pomocí jediného, standardního SDI kabelu. Rozhraní 12G-SDI se automaticky přepíná také do režimů 6G-SDI, 3G-SDI a HD-SDI pro zachování kompatibility se stávající HD technikou. Model ATEM 4 M/E Broadcast Studio 4K lze využít k tvorbě pořadů v rozlišení 2160p60 a zároveň je vysílat ve standardním HD díky konverzi standardů v reálném čase. Díky tomu mohou studia začít vytvářet knihovnu Ultra HD pořadů, přestože dnes leží těžiště poptávky primárně v oblasti HD obsahu.



ATEM Advanced Chroma Keyer
V oblasti efektové výbavy obsahuje nová režie ATEM 4 M/E Broadcast Studio 4K 16 vysoce kvalitních klíčovacích modulů, tj. čtyři instance klíčovacího efektu pro každou ze čtyř M/E jednotek. Nové klíčovací funkce zahrnují vzorkování barevných oblastí, precizní úpravu popředí, pozadí i okrajů masek nebo korekce přelévání barev. Nové funkce pro barevné klíčování zaručují čisté masky bez obrazových artefaktů.

Maximální obrazová kvalita
Režie ATEM 4 M/E Broadcast Studio 4K pracuje s HD i Ultra HD signálem. Byla navržena pro sportovní přenosy i natáčení koncertů, kde je detailní, realistický obraz absolutní nezbytností. V kombinaci s vysokým rozlišením, vyšší snímkovou frekvencí a širším barevným gamutem Ultra HD norem, nabízí režie ATEM 4 M/E Broadcast Studio 4K podstatně vyšší obrazovou kvalitu než nejdražší HD režie na trhu!



Kreativní funkce
I v případech, kdy uživatelé prozatím nevyužijí podporu pro Ultra HD rozlišení, poskytne režie ATEM 4 M/E Broadcast Studio 4K množství moderních, pokročilých funkcí. Nabízí stovky kreativních nástrojů pro živé odbavení pořadů: čtyři integrované přehrávače médií, klíčovací funkce, dynamické prolínačky, výkonné DVE efekty, technologii vrstvení videa SuperSource, funkce pro tvorbu maker, míchání zvuku, ovládání kamer a mnoho dalších funkcí.



HD i UHD

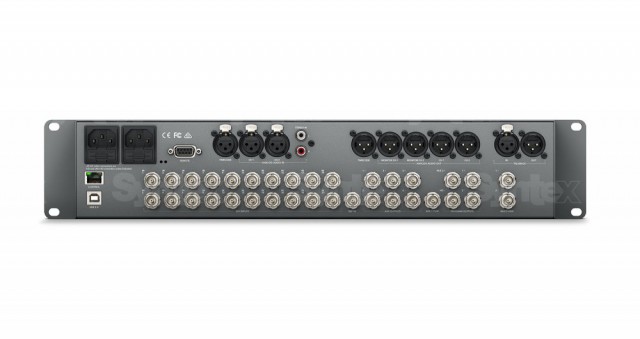

Krom nové technologie 12G-SDI nabízí režie ATEM 4 M/E Broadcast Studio 4K všechna další potřebná rozhraní. Každý ze vstupů automaticky přepíná mezi HD a Ultra HD normami a podporuje resynchronizaci signálu. Nechybí ani dva symetrické audio vstupy s konektory XLR pro připojení mixážního pultu nebo jiné zvukové techniky. Zařízení je též vybaveno hlavním Ultra HD výstupem, simultánním HD výstupem a šesti pomocnými výstupy pro zobrazení vstupních signálů na velkoplošných obrazovkách a režijních monitorech nebo pro jejich záznam. Dva multiview výstupy s podporou Ultra HD dovolí monitorovat příchozí signál z kamer, hlavní výstup apod.



Režijní pulty
Režii ATEM 4 M/E Broadcast Studio 4K lze ovládat pomocí profesionálního, volitelného hardwarového pultu nebo prostřednictvím aplikace ATEM Switcher Control Software pro počítače se systémy Windows a Mac OS X připojené na rozhraní Ethernet.

Hardwarové pulty ATEM představují nejrychlejší a v profesionální sféře nejpřijatelnější způsob ovládání režie během živého vysílání. Model ATEM 2 M/E Broadcast Panel je tvořen kvalitními tlačítky, otočnými ovladači a šavlemi pro maximálně spolehlivý provoz. Ideálním doplňkem nové režie je – rovněž nově představený – kompaktní ovládací pult ATEM 1 M/E Advanced Panel s lepším rozvržením ovládacích prvků a LCD displejem pro zobrazení kontextových ovládacích prvků. Pult ATEM 1 M/E Advanced Panel lze integrovat do přístrojových skříní standardní šířky, předstabuje tedy ideální výbavu malých režií a přenosových vozů.



Aplikaci ATEM Switcher Control Software, která je obsažena v ceně, lze také využít k plné vizuální kontrole režie, navíc lze hardwarové i softwarové pulty kombinovat pro spolupráci více uživatelů na stejném pořadu!

Vlastnosti režie ATEM 4 M/E Broadcast Studio 4K

• 4 M/E režie s mediálními přehrávači, chroma klíči, prolínačkami a dalšími efekty.
• Podpora HD a Ultra HD videa.
• Dva integrované multiview výstupy v Ultra HD rozlišení pro zobrazení 16 zdrojů videa a náhled výstupů.
• Celkem 20 12G-SDI vstupů s podporou resynchronizace signálu.
• Alternativní HD výstup s down-konverzí v reálném čase.
• Zabudovaná databanka médií pro až 32 statických RGBA snímků v UHD a sekvenci Ultra HD videa se 180 snímky.
• 3D DVE efekty s možností měnit pozici, měřítko a rotaci video stop.
• Technologie SuperSource pro vrstvení videí.
• Čtyři přehrávače médií s možností propojení grafiky s klíčovacími moduly.
• Prolínačky, včetně standardních SMPTE stíraček a dalších přechodových efektů.
• Čtyři upstream a dva downstream klíče.
• Šest pomocných výstupů s přepínacími tlačítky a zobrazením náhledu videa na čelním panelu.
• Funkce pro míchání zvuku.
• Symetrické vstupy (XLR) a jeden nesymetrický (RCA/Cinch) s konzumní úrovní.
• Interní zdroje signálu (černá, barevné pruhy, barevné generátory, přehrávače médií),
• Rozhraní Ethernet pro připojení ovládacího pultu nebo počítačů se systémy Mac OS X a Windows.
• Kompatibilita s hardwarovými ovládacími pulty ATEM.
• Synchronizační funkce (Black Burst a Tri-Sync).
• Kompaktní provedení do racku výšky 2U vhodné do studia i do terénu.

ATEM 7.3 (2/2018)
Nový firmware pro režie Blackmagic Design ATEM přináší bezplatný upgrade funkcí modelu ATEM 2 M/E Broadcast Studio 4K na úroveň nové varianty ATEM 4 M/E Broadcast Studio 4K! Krom toho obsahuje navíc i podporu pro nový ovládací pult ATEM 1 M/E Advanced Panel.

Nové funkce aktualizace ATEM 7.3

• Implementována podpora pro pult ATEM 1 M/E Advanced panel.
• Speciální firmware update pro ATEM 2 M/E Broadcast Studio 4K:
• – Zvyšuje množství M/E jednotek na 4!
• – Zvyšuje množství klíčů na každou M/E jednotku na 4!
• – Nové funkce pro barevné klíčování.
• – Změna jména režie na ATEM 4 M/E Broadcast Studio 4K.
