Blackmagic Design ATEM Production Studio 4K

ATEM Production Studio 4K je historicky první studiový switcher podporující Ultra HD rozlišení, 6G-SDI rozhraní a přenos 4K signálu prostřednictvím HDMI. Dovoluje uživatelům připojit až osm SD, HD nebo Ultra HD 4K video kamer, diskových rekordérů a počítačů pro živou produkci. ATEM Production Studio 4K obsahuje veškeré funkce očekávané od profesionálních přepínačů videa, včetně klíčování, přechodů, audio mixéru, funkce multi view apod., navíc ovšem s podporou 6G-SDI a HDMI 4K videa.

Profesionální funkce pro živé přenosy
Novinka ATEM Production Studio 4K dovoluje uživatelům připojit až osm SD, HD nebo Ultra HD 4K video kamer, diskových rekordérů a počítačů pro živou produkci. ATEM Production Studio 4K obsahuje veškeré funkce očekávané od profesionálních přepínačů videa, včetně klíčování, přechodů, audio mixéru, funkce multi view apod., navíc ovšem s podporou 6G-SDI a HDMI 4K videa.



ATEM Production Studio 4K umožňuje pracovat s Ultra HD materiálem, a ve spojení s rekordérem HyperDeck Studio Pro vybaveným podporou Ultra HD a 6G-SDI standardů představuje komplexní řešení pro záznam materiálu v extrémně vysokém rozlišení. Takové řešení dokáže zaznamenat důležité události v televizním formátu budoucnosti a je ideálním nástrojem pro natáčení koncertů, sportovních klání, divadelních představení, konferencí a dalších živých produkcí.

Porpora Ultra HD 4K
Ultra HD 4K video využívá čtyřnásobné rozlišení v porovnání s klasickými HD standardy, každý snímek má velikost 3840 x 2160 obrazových bodů. Nové 6G-SDI a HDMI 4K standardy zvládají Ultra HD 4K video bez problémů a umožňují připojení všech kamer jediným kabelem. I při práci s Ultra HD 4K materiálem je k dispozici synchronizační zařízení na každém ze vstupů pro snadnou práci se zdroji signálu bez genlocků, např. s počítači. Zařízení je vybaveno také HD-SDI výstupem s down-konverzí do HD. Tato funkce je ideální ve chvíli, kdy přepínač pracuje v Ultra HD formátech, ale je požadován také HD výstup.

Elegantní a kompaktní provedení

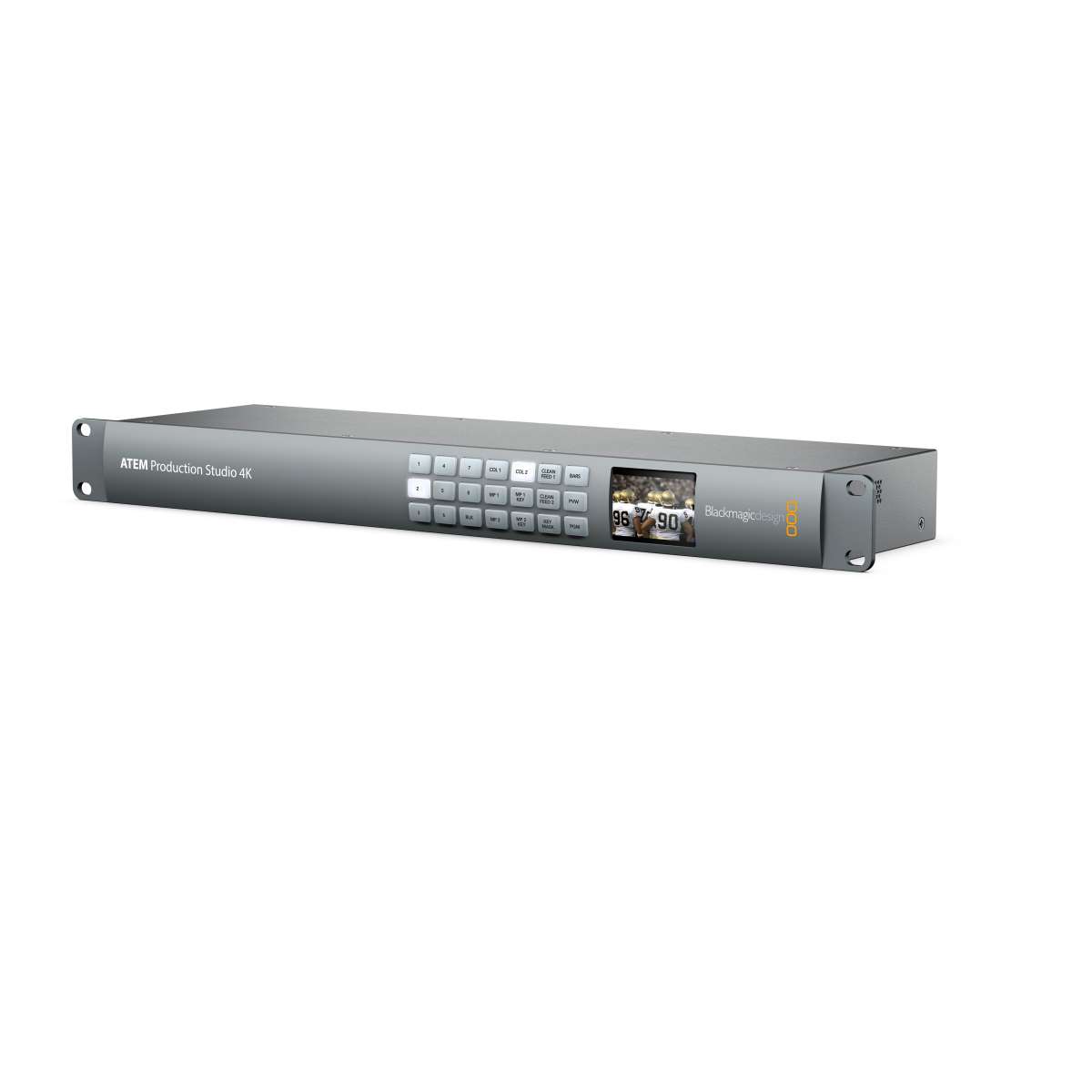

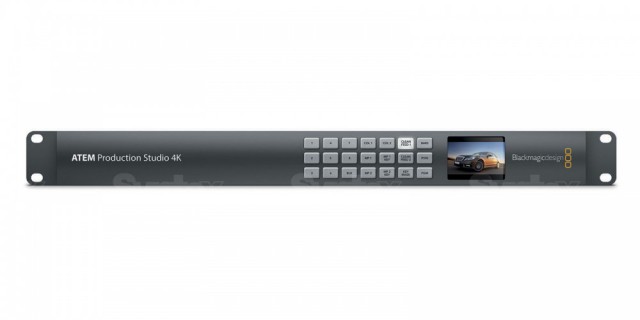

Produkt ATEM Production Studio 4K je instalován v elegantním šasi s čelním panelem z hliníkové slitiny. Klávesnice na čelním panelu dovoluje vybírat pomocné výstupy, malý LCD displej pak umožňuje kontrolovat jejich stav. Zařízení se navíc dodává s aplikaci ATEM Software Control Panel pro systémy Mac OS i Windows poskytující kompletní kontrolu nad přepínačem z přenosného počítače nebo z pracovní stanice. Software má plně pod kontrolou přechodové efekty, klíčovače, virtuální zvukový pult a další parametry. Uživatelé preferující práci s hardwarovými ovládacími panely mohou zařízení doplnit o produkty ATEM 1 M/E Broadcast Panel nebo ATEM 2 M/E Broadcast Panel.



Multi View monitoring
ATEM Production Studio 4K podporuje funkci multi view pro monitoring zdrojů signálu na jediném SDI monitoru nebo HDMI televizi, což značí výrazné ušetření nákladů i místa v porovnání s náhledem každého zdroje signálu na samostatném miniaturním monitoru. Multi view výstup je down-konvertován do HD, takže lze použít běžné HD monitory nebo televizory, a to i při práci s Ultra HD 4K videem! Funkce multi view zobrazuje signál z 8 různých vstupů, náhled a hlavní výstup.

Kreativní přechodové efekty
ATEM Production Studio 4K nabízí kvalitní přechodové efekty srovnatelné s podobnými profesionálními přepínači, ovšem v Ultra HD 4K rozlišeních! Uživatelé mohou navíc ovládat prakticky veškeré atributy přechodů. ATEM Production Studio 4K je vybaveno dvěma přehrávači médií s až dvaceti uloženými statickými snímky v plném Ultra HD 4K rozlišení včetně průhlednosti. Tyto přehrávače jsou ideálním prostředkem pro vkládání logotypů a další grafiky. Uživatelům je k dispozici také plug-in pro Photoshop pro přímé nahrávání grafiky z Photoshopu do přepínače. Pro vkládání více vrstev grafiky poskytuje ATEM Production Studio 4K jeden upstream (USK) a dva downstream (DSK) klíčovače. Upstream klíčovač obsahuje funkce pro tvorbu barevných, lineárních a dalších klíčů.



Audio mixér
Integrovaný zvukový mixér dovoluje zpracovávat embedované HDMI a SDI audio z kamer i externí zvukové zdroje z XLR nebo nesymetrických vstupů. Uživatelé mohou mixovat přímo zvukové vstupy nebo zvuk již zpracovaný funkcemi pro přepínaní videa. Analogové zvukové vstupy jsou ideální pro připojení mikrofonů, mixážních pultů nebo hudebních přehrávačů.

Stabilní provoz
Na rozdíl od laciných přepínačů využívajících počítače, které deaktivují video výstup při pádu operačního systému, je switcher ATEM Production Studio 4K vybaven robustním systémem, který vyhovuje průmyslovým standardům a zaručuje maximální spolehlivost provozu. I v případě výpadku proudu nebo pádu systému u některého z kontrolních panelů je u produktu ATEM Production Studio 4K zaručena přítomnost video signálu na výstupu. Pomocné přepínače na čelním panelu mohou sloužit k přepínání pomocných výstupů do doby, kdy je počítač opět připraven k provozu.

ATEM Software Update 4.1
Bezplatná softwarová aktualizace ATEM 4.1 (od července 2013) obsahuje funkce pro uložení a vyvolání kompletního nebo jen části nastavení switcherů ATEM, a také podporu pro snímkové frekvence 23,98, 24, 25, 29,97, 50 a 59,94 v režimu 1080p u modelu ATEM Production Studio 4K. Nové progresivní snímkové režimy dovolí uživatelům pracovat s progresivními video formáty 1080p při frekvencích 23,98, 24, 25, 29,97, 50 a 59,94. Díky tomu je produkt ATEM Production Studio 4K kompatibilní s větším množstvím HD zařízení, včetně konzumních HDMI a profesionálních SDI kamer, routerů, mediálních serverů apod. Software ATEM 4.1 také umožňuje ukládat a nahrávat nastavení jakéhokoliv produktu z rodiny switcherů ATEM Production Switcher. Funkci pro ukládání nastavení lze využít třemi způsoby – uživatelé mohou uložit/nahrát celé nastavení zařízení, uložit a následně vyvolat jen část nastavení nebo vyvolat část kompletního uloženého nastavení. Uživatelé tak mohou například nahrát pouze nastavení barevného klíčovače, aniž by ovlivnili ostatní subsystémy zařízení.



Makra
Během živé produkce mohou být uživatelé postaveni před nepředvídatelné komplikace. Nový systém makro příkazů (od verze software 6.3 představené v únoru 2015) dovoluje vytvářet komplexní sestavy příkazů, které lze později vyvolat stiskem jediného tlačítka a operativně tak reagovat na jakékoliv situace během živého vysílání. Příkladem může být nastavení chromaklíčů a pozadí pro každou z kamer, které je aktivováno ve chvíli střihu. Tímto způsobem lze obejít limity klíčovacích funkcí režií u velice komplikovaných scén. Například u složitých virtuálních studií může být použito více než tucet kamerových pohledů a každá z těchto kamer může mít přiřazeno specifické makro, i když nemá režie integrován odpovídající počet klíčovacích modulů. Makra mohou obsahovat prolínačky mezi zdroji videa, grafiku, odkazy do knihovny médií, klíčovací efekty, nastavení zvukového mixéru nebo kamer, i časové zpoždění, díky čemuž lze makra využít také k tvorbě animací. Uživatelé mohou automatizovat velice komplexní sekvence příkazů a vytvářet tak sofistikované efekty, které by byly jinak nerealizovatelné. Po vytvoření makra jej lze opětovně vyvolat stiskem jediného tlačítka ovládacího panelu. Makra mohou být vytvářena pomocí softwarového ovládacího panelu pro Windows a Mac OS X nebo prostřednictvím hardwarových pultů ATEM 1 M/E a 2 M/E. Makra lze také kopírovat na jiná režijní pracoviště pro maximální pracovní konzistenci v rámci studií. Makra mohou obsahovat další vnořená makra pro extrémně komplikovaná nastavení a jsou uložena v podobě souborů XML pro snadnou editaci.

Klíčové funkce produktu ATEM Production Studio 4K:

• Profesionální studiový přepínač s přehrávači médií, klíčováním, přechodovými efekty a dalšími funkcemi.

• Je možné rychle přepínat mezi SD, HD a Ultra HD video formáty.

• Integrovaná funkce multi view pro simultánní zobrazení výstupu všech kamer, náhledu signálu a výstupu na HD-SDI a HDMI zobrazovačích.

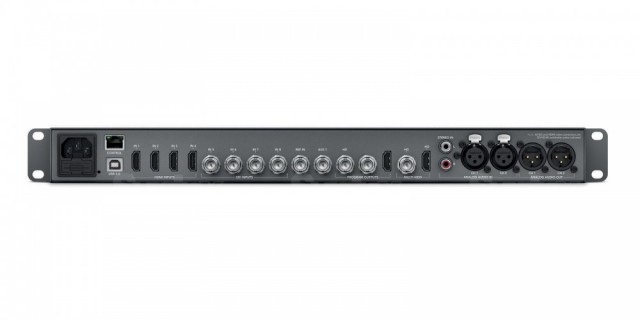

• Celkem 8 vstupů, z toho 4 SDI/HD-SDI a 4 HDMI. Veškeré vstupy podporují automatickou resynchronizaci.

• 1 6G-SDI výstup, 1 HDMI 4K výstup a 1 down-konvertovaný HD-SDI výstup.

• Integrované úložiště pro 20 RGBA statických snímků. Dodává se také plug-in pro Photoshop.

• Dvojice přehrávačů médií a klíčovače umožňují vrstvit grafiku.

• Různé druhy přechodových efektů včetně standardních SMPTE.

• 1 upstream a 2 downstream klíčovače.

• 1 pomocný výstup s možností přepínání na čelním panelu a s náhledem tamtéž.

• Integrovaný zvukový mixér dovoluje míchat embedované audio i zvuk ze samostatných zdrojů.

• Dva symetrické analogové vstupy na konektorech XLR a 1 Cinch vstup pro připojení konzumní techniky.

• Výstup zvukového mixéru vyveden na konektorech XLR a na SDI/HDMI video výstupech.

• Integrovaný generátor černé, barevných pruhů, dva barevné generátory a dva přehrávače médií.

• Ovládací panel připojen pomoc rozhraní Ethernet. Dodáván též ovládací software pro Mac OS a Windows.

• Kompatibilní se všemi hardwarovými ovládacími panely řady ATEM.

• Synchronizační vstupy (Black Burst a Tri-Sync pro HD signál).

• Kompaktní provedení do racku o výšce 1U.

ATEM Camera Control
Až doposud byla možnost dálkového ovládání kamer z režií doménou největších televizních studií. S novou aktualizací ATEM Camera Control – uvedenou v průběhu května 2014 – pro režie řady ATEM lze ovládat kamery prostřednictvím nového otevřeného protokolu a standardní video kabeláže. Přístroj Blackmagic Studio Camera může být ovládán nejen prostřednictvím standardu CCU, ale také pomocí integrovaných funkcí pro primární YRGB barevné korekce převzatých z aplikace DaVinci Resolve! Operátor režie má tedy kontrolu nejen nad klasickými nastaveními kamer, např. zaostřením nebo clonou, ale i nad barevným podáním obrazu díky funkcím pro nastavení gammy nebo zisku v barevném prostoru YRGB ve stylu tradičních barevných korektorů. Uživatelé zběhlí v ovládání profesionálního software DaVinci Resolve pro barevné úpravy videa tak mohou využít svých schopností i při zpracování živých přenosů. Nový software ATEM Camera Control s barevnými korekcemi dovoluje nejen dokonale sladit barevnost jednotlivých kamer na stanovištích, ale i včas reagovat na změny v okolním osvětlení, což je častý problém přenosů z exteriérů. Funkcí pro barevné korekce v reálném čase lze samozřejmě využít i kreativně, např. při natáčení hudebních klipů.

Klíčové funkce ATEM Camera Control

• Možnost ovládání až 20 kamer.
• Barevné YRGB korekce převzaté z aplikace DaVinci, včetně funkcí pro nastavení gammy nebo zisku.
• Klasické ovládání kamer ve stylu CCU ovladačů.
• Dálkové ovládání zisku.
• Dálkové ovládání rychlosti závěrky.
• Hrubé nastavení clony.
• Dálkové nastavení vyvážení bílé.
• Dálkové ovládání zaostření.
• Dálkové ovládání clony.
• Zobrazení výstupu ovládané kamery na Aux. Linkách režií pro lokální monitoring prováděných barevných korekcí.
• Indikace „On Air“ přímo v uživatelském rozhraní.
• Možnost uzamčení funkcí pro maximální spolehlivost provozu.
