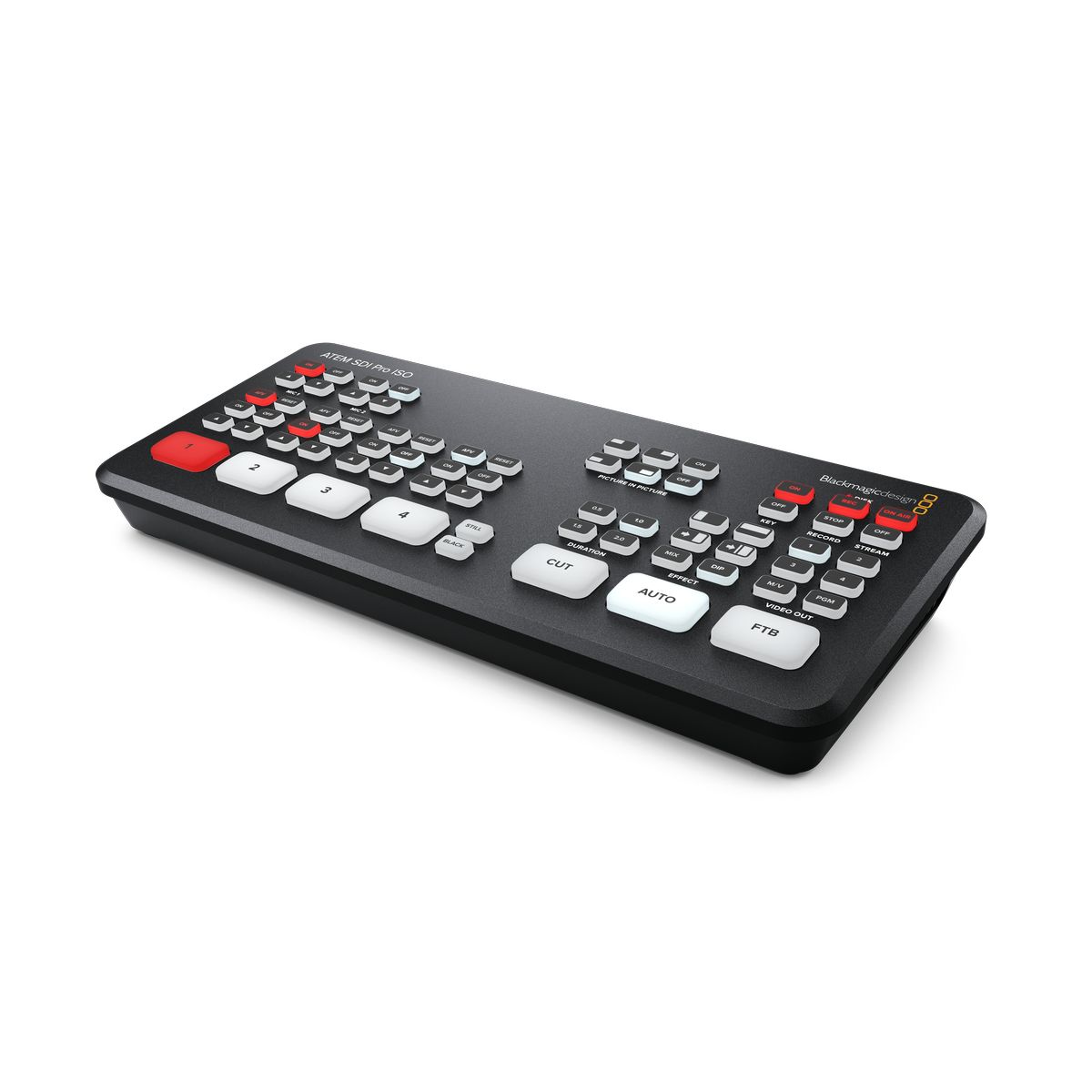

Blackmagic Design ATEM SDI Pro ISO

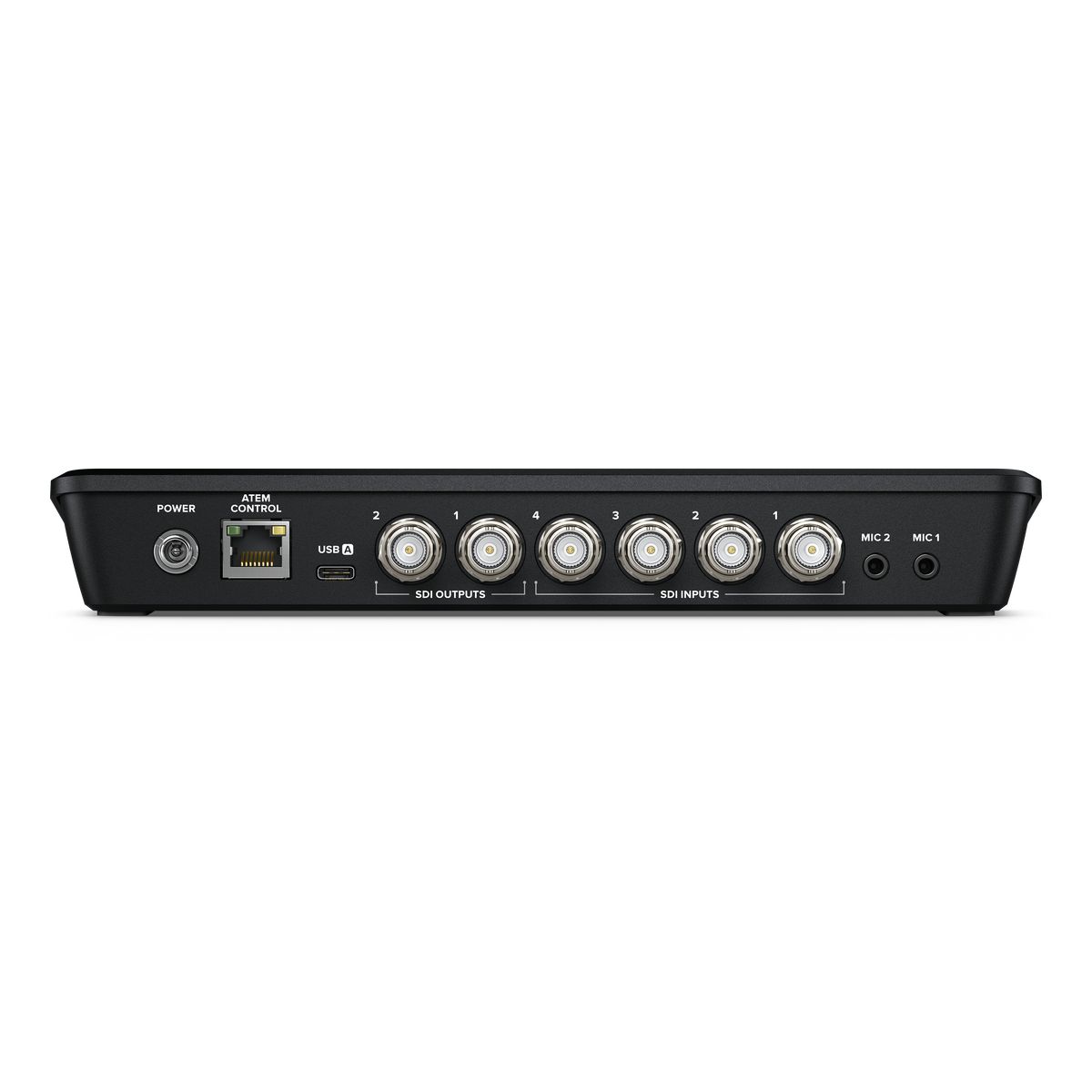

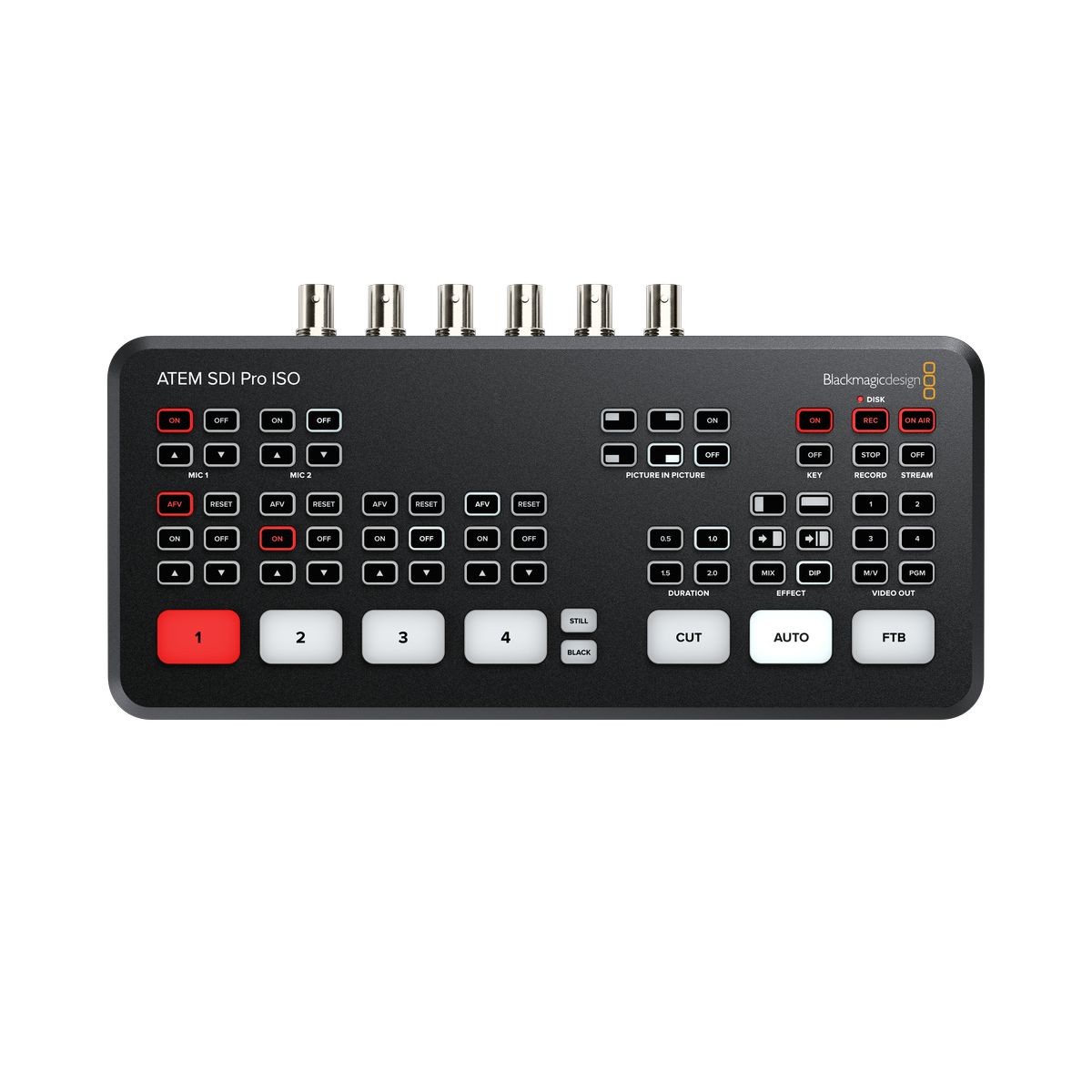

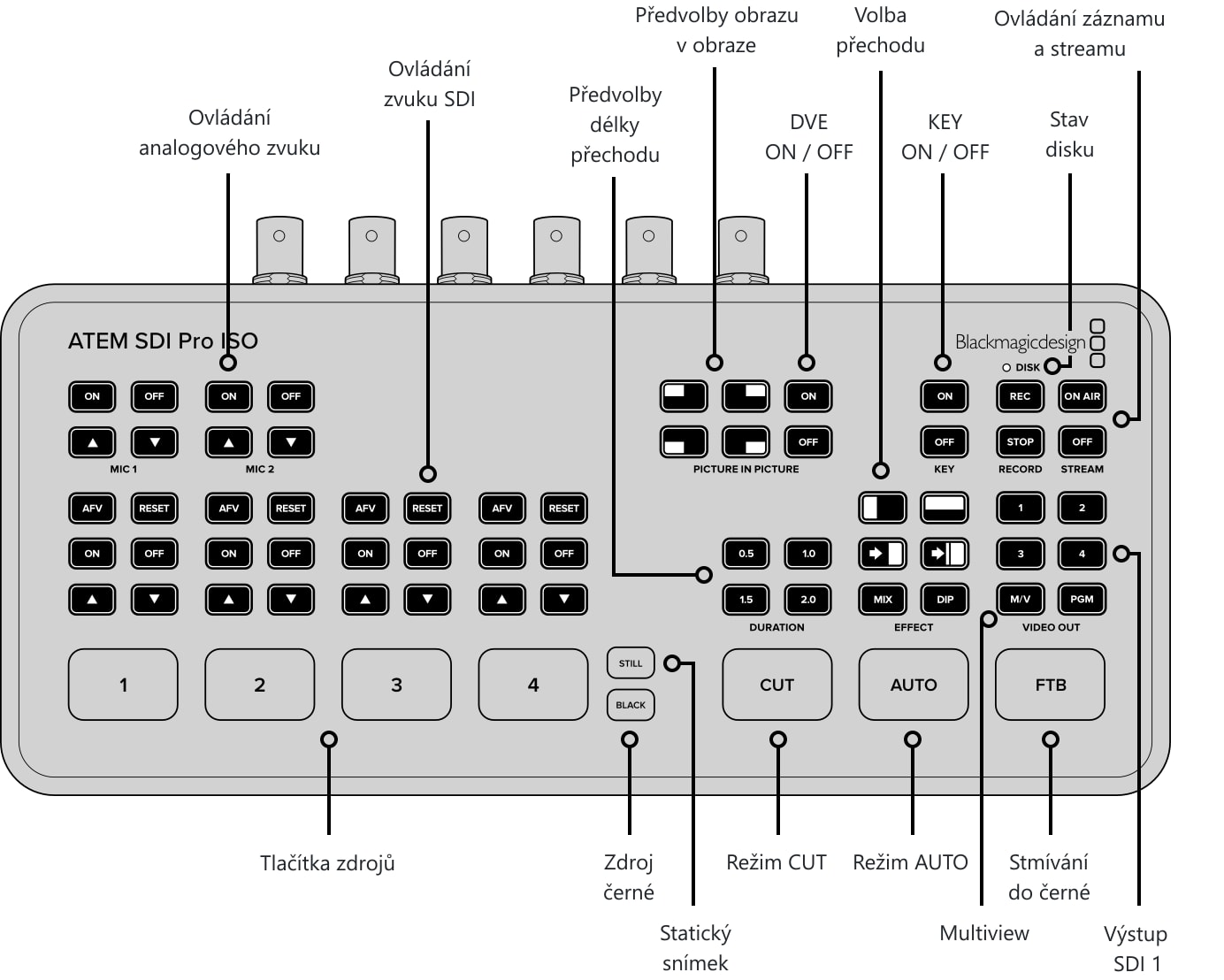

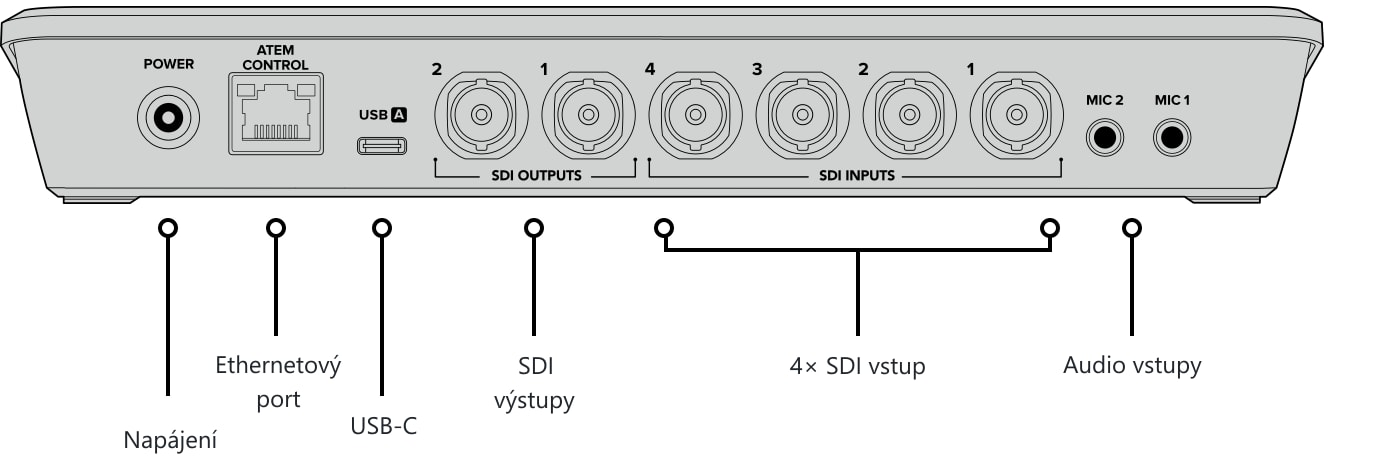

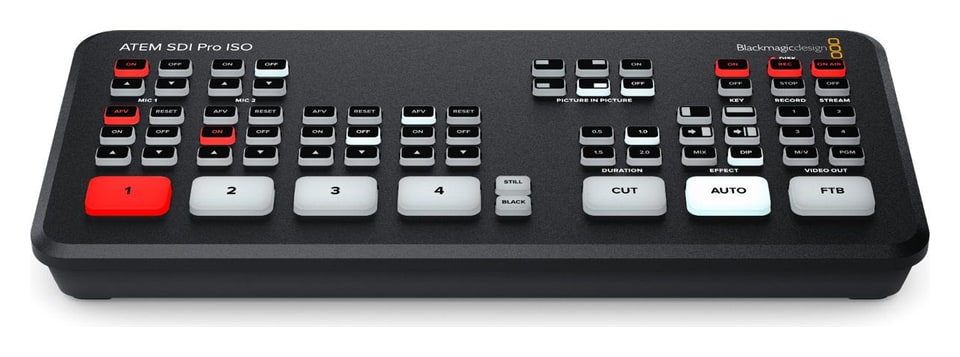

Modely ATEM SDI jsou 3G-SDI variantami oblíbených HD režií ATEM Mini! Modely ATEM SDI a ATEM SDI Pro ISO jsou vybaveny 4 SDI vstupy, varianta ATEM SDI Extreme ISO 8 SDI vstupy s konverzí standardů a synchronizací signálu. USB rozhraní může pracovat v režimu webové kamery, varianty Pro a Extreme nabízejí navíc dedikované funkce pro streaming videa. Režie ATEM SDI jsou dále osazeny integrovaným, kompaktním pultem s tlačítky pro volbu vstupů a efektů. Modely ATEM SDI Pro a Extreme nabízejí navíc tlačítka pro ovládání záznamu i streamování a přepínání výstupu mezi výstupy kamer a režimy Program a Multiview. Zadní panel hostí SDI vstupy pro kamery nebo jiné zdroje videa, mikrofonní vstupy, USB rozhraní a SDI („Aux“) výstupy.

Streamování

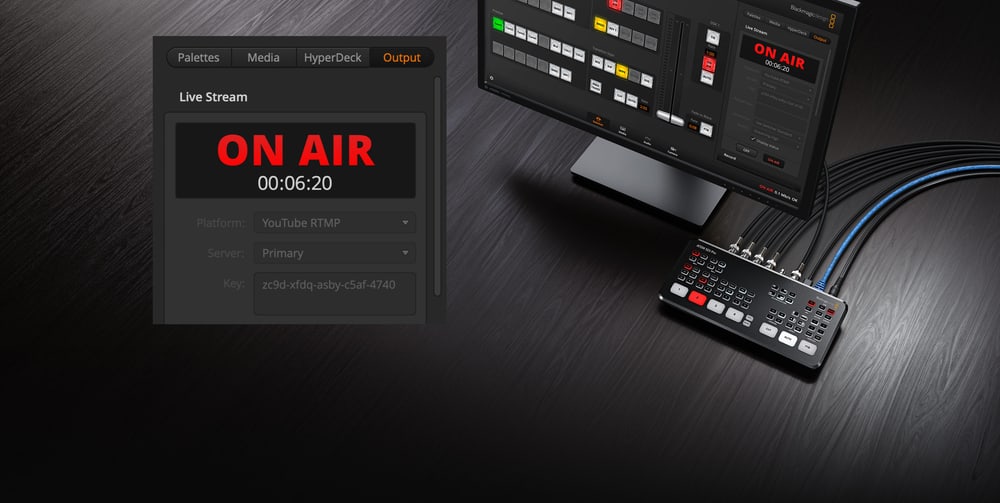

Modely ATEM SDI Pro a ATEM SDI Extreme přinášejí navíc hardwarový enkodér pro živé streamování pořadů pomocí ethernetového rozhraní. To dovoluje vysílat např. na platformy YouTube, Facebook a Twitch, ve vysoké kvalitě, bez nebezpečí vypadlých snímků a s jednodušší konfigurací. Aplikace ATEM Software Control nabízí řadu funkcí pro nastavení streamu; náhled stavu vysílání je rovněž zobrazen na multiview výstupu vč. datového toku. Pro snazší streamování z lokací mimo studio podporují modely ATEM SDI Pro a Extreme připojení k Internetu pomocí mobilních telefonů se systémy iOS a Android a rozhraní USB. Tuto funkci lze využít také k vytvoření záložního připojení k ethernetovému rozhraní pro vyšší provozní spolehlivost.

Záznam videa

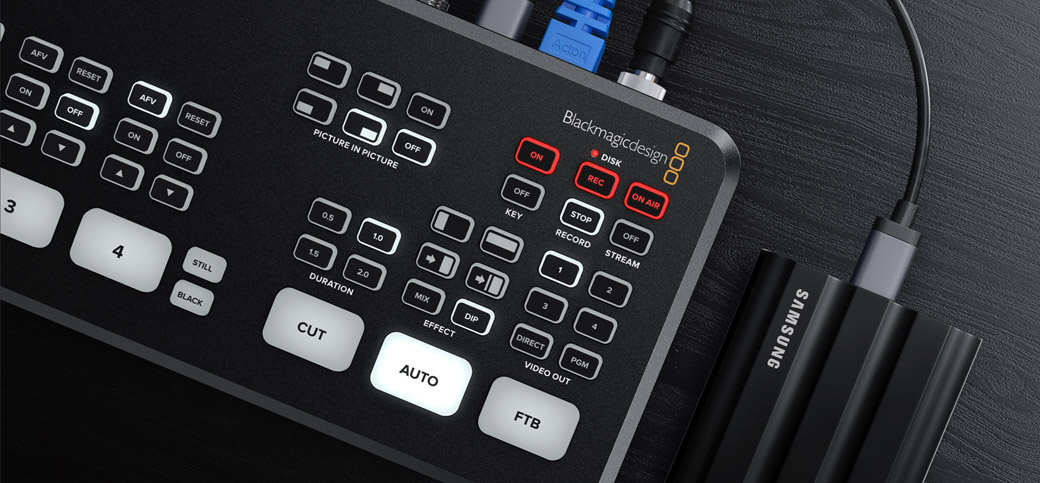

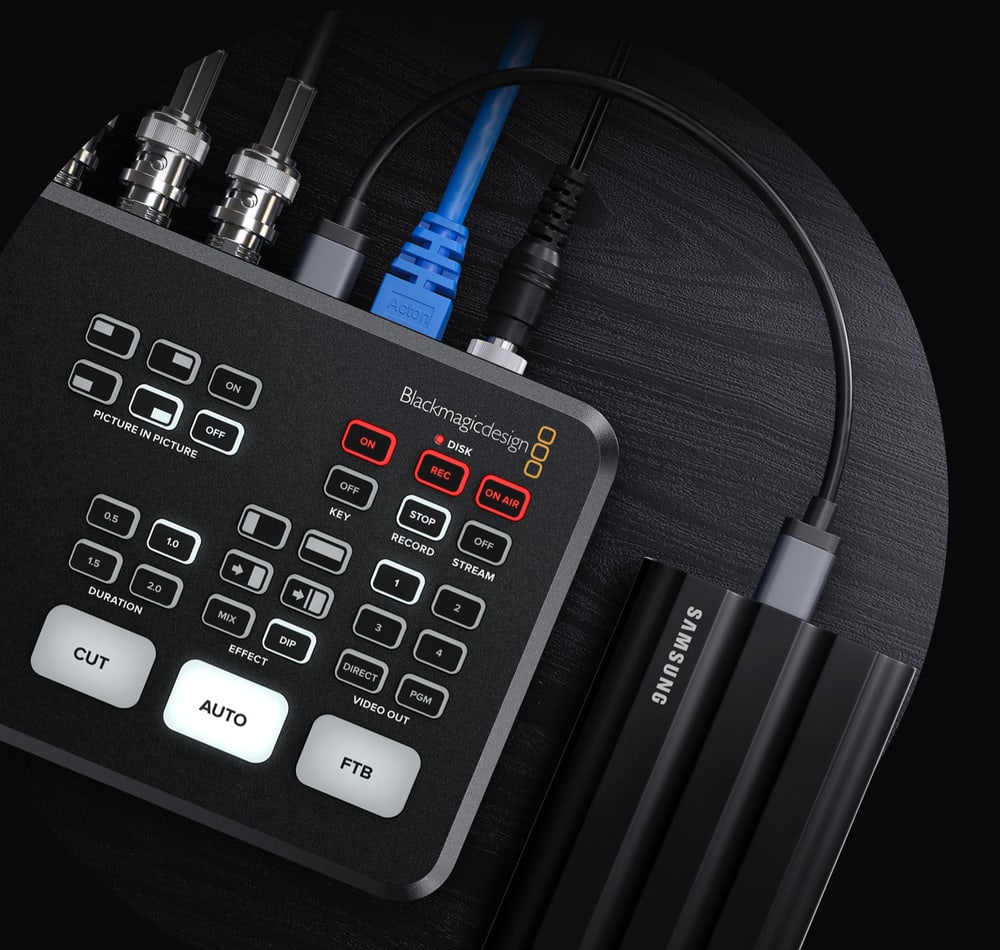

Varianty ATEM SDI Pro a Extreme dále podporují přímý záznam streamovaného videa na USB disky. To dovoluje realizovat dlouhé záznamy – ve stejném H.264 formátu s AAC zvukem, v jakém je realizováno streamování – i následný upload na další on-line video platformy, např. YouTube nebo Vimeo. Režie podporují nekonečný sekvenční záznam na několik disků připojených např. pomocí USB hubu. Nastavení záznamu i volbu disků je možné provádět pomocí programu ATEM Software Control; multiview výstup zobrazuje stav záznamu.

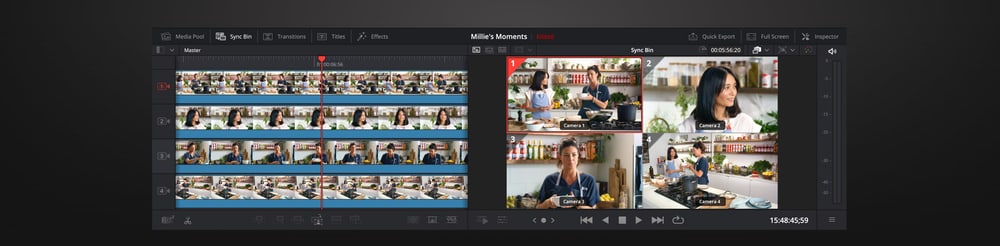

Verze ATEM SDI Pro ISO a Extreme ISO umožňují následnou postprodukci živých pořadů díky simultánnímu záznamu několika stop videa, tj. všech neupravených vstupů a výstupu pořadu včetně metadat a časového kódu. Spolu s videi jsou ukládány také použité statické snímky. Uživatelé tak mohou snadno upravit již odvysílaný pořad pomocí barevných korekcí, efektů a nové grafiky. Zvuková stránka pořadu je zaznamenána taktéž, pro následnou audio postprodukci.

ISO modely jsou schopny uložit rovněž projekt ve formátu aplikace DaVinci Resolve, takže jej lze následně otevřít jediným kliknutím myši! Soubor projektu zachovává veškeré střihy, prolínací efekty i statické snímky. Díky tomu lze snadno upravit střih stop nebo je zcela nahradit pomocí funkce DaVinci Resolve Sync Bin pro vícekamerový střih.

Konverze video norem

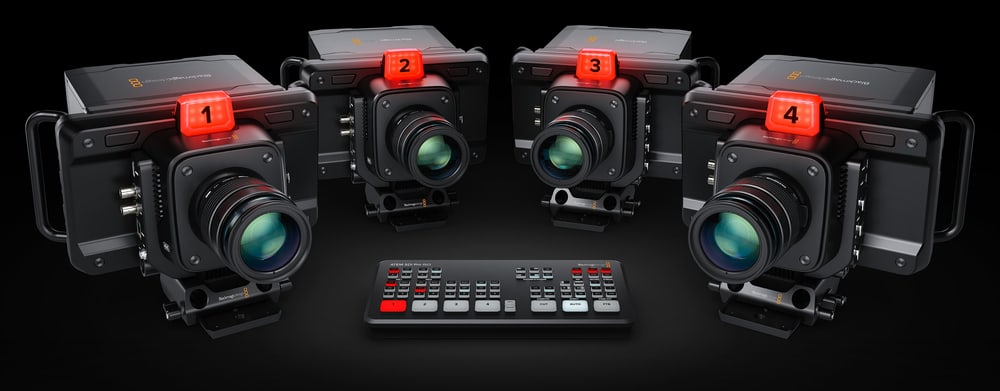

Každý z 3G-SDI vstupů je vybaven funkcí pro konverzi video standardu: režie ATEM SDI tedy samočinně převádějí vstupní 1080p, 1080i nebo 720p signál do zvolené normy režie. SDI „Aux“ výstupům lze přiřadit libovolný zdrojový signál vč. povelů a signalizačních stavů pro ovládání kamer. U variant ATEM SDI Pro a ATEM SDI Extreme lze pomocí SDI výstupu rovněž zobrazit multiview náhled.

ATEM Software Control

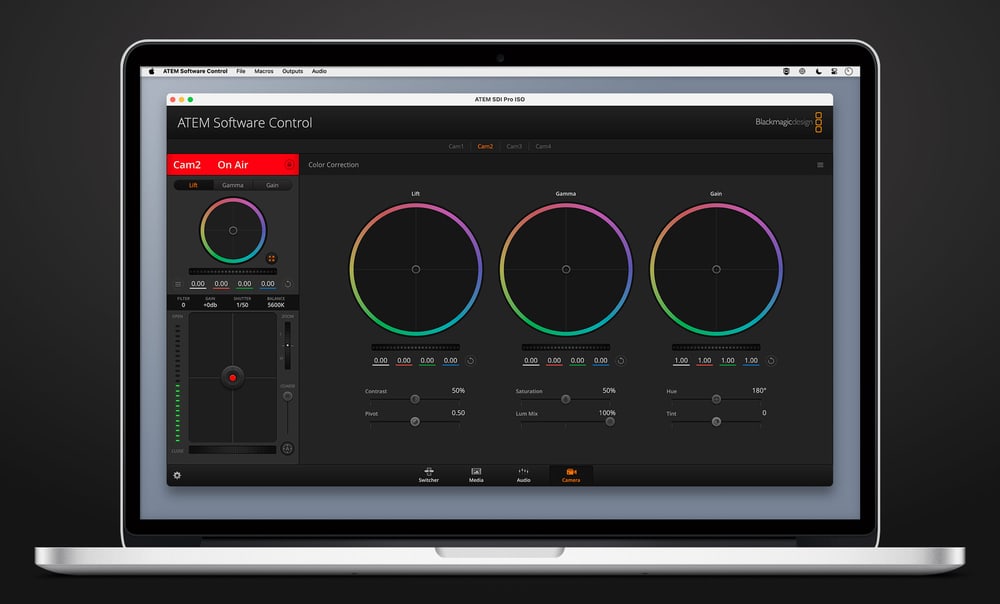

Bezplatně dodávaná aplikace ATEM Software Control odemyká skrytou sílu režií ATEM SDI! Dovoluje plně konfigurovat veškeré funkce režie prostřednictvím rozhraní USB nebo Ethernet; síťové rozhraní navíc umožňuje připojení více uživatelů. Integrovaná knihovna médií slouží k importu statických RGBA snímků z aplikace ATEM Software Control pro loga, titulky či úvodní obrazovky, příp. lze importovat grafiku z aplikace Photoshop díky dodávanému plug-inu. Navíc lze ukládat nastavení režie do XML souborů, či dálkově ovládat diskové rekordéry HyperDeck po rozhraní Ethernet.

Klíčování a DVE efekty
Model ATEM SDI Extreme nabízí čtyři klíčovací efekty v režimu chroma pro snadnou tvorbu efektních virtuálních studií s až čtyřmi kamerami. Díky osmi vstupům lze připojit čtyři kamery plus stejný počet generovaných pozadí ze systému virtuálního studia. Případně lze vytvářet statické kamerové pozice a jako pozadí využít statické snímky z interních knihoven a přehrávačů médií. Samozřejmostí je možnost vytvářet makra pro změny kamer a nahrání korektních pozadí do knihoven médií.

Krom dvou nezávislých DVE efektů u modelů ATEM SDI Extreme je k dispozici rovněž velice výkonný kompoziční procesor SuperSource s dalšími čtyřmi DVE vrstvami a dodatečnou vrstvou pro pozadí. Libovolný ze vstupů režie ATEM SDI Extreme lze využít jako zdroj pro jednotlivé DVE vrstvy, které jsou následně zkombinovány s pozadím zvoleným z knihovny médií.

Multiview

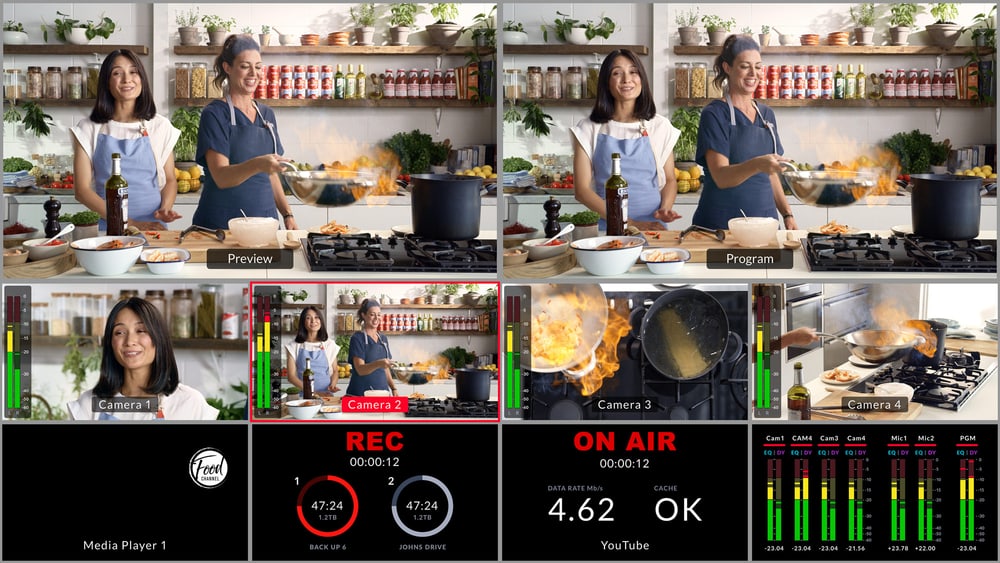

U složitějších produkcí s větším počtem kamer je třeba sledovat všechny výstupy z kamer a dalších zdrojů videa společně, na jediném monitoru. Modely ATEM SDI Pro a ATEM SDI Extreme nabízejí profesionální multiview výstup pro zobrazení náhledu všech video vstupů a náhledů Program a Preview na SDI monitoru. Každý z náhledů kamer zobrazuje také název, audio metry a signalizační (tally) indikátor. Varianta ATEM SDI Extreme podporuje až 16segmentový náhled! Multiview náhled zobrazuje rovněž přehrávač médií, stav záznamu i streamování a virtuální mixážní pult Fairlight.

Hlavní funkce režií ATEM SDI

• Miniaturní režie s integrovaným ovládacím pultem
• Až 8 vstupů pro připojení kamer a další techniky
• Streamování po rozhraní Ethernet u modelů ATEM SDI Pro a Extreme
• Podporuje datové připojení 4G a 5G telefonů u modelů ATEM SDI Pro a Extreme
• Záznam H.264 videa na USB disky u modelů ATEM SDI Pro a Extreme
• Automatická konverze standardů a synchronizace u všech SDI vstupů
• Bezplatná aplikace ATEM Software Control pro macOS a Windows
• 4 klíčovací efekty ATEM Advanced Chroma Keyer u varianty ATEM SDI Extreme
• Až 6 nezávislých DVE efektů u produktu ATEM SDI Extreme
• 16segmentový multiview náhled u verze ATEM SDI Extreme
