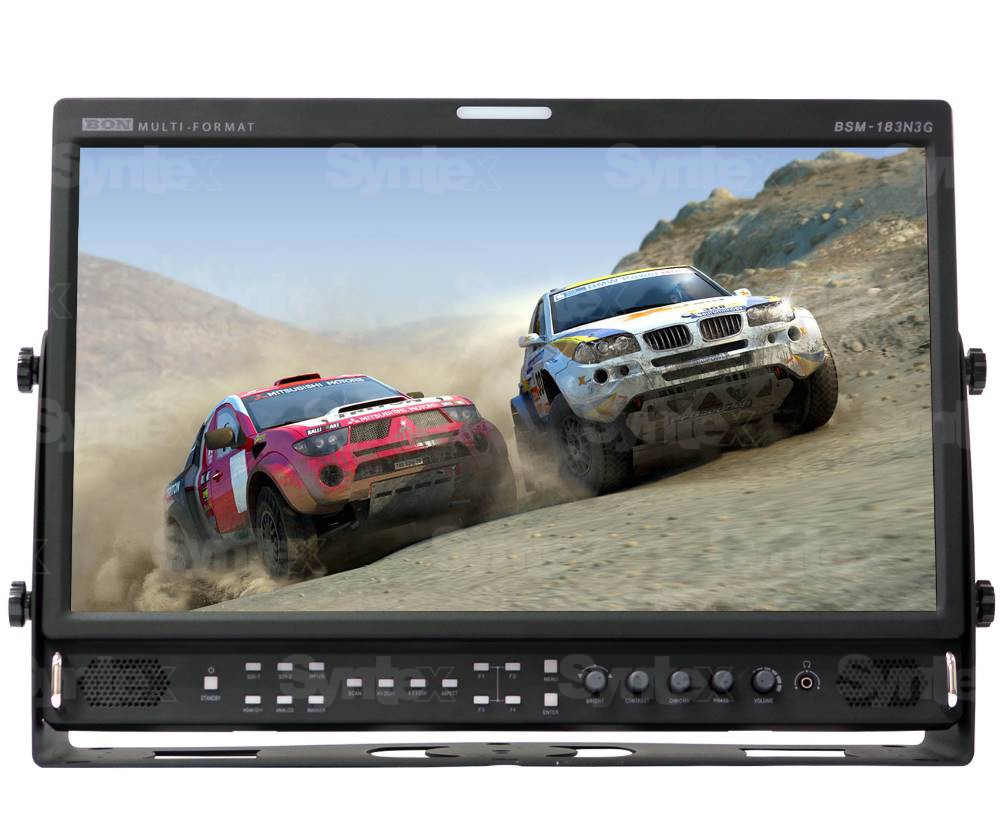

BON BSM-213N3G je 21,5" vysílací monitor, který přijímá signál 3G SDI. Disponuje 3D LUT pro přesnou reprodukci barev.
BON BSM-213N3G je 21,5" vysílací monitor, který přijímá signál 3G SDI. Disponuje 3D LUT pro přesnou reprodukci barev.
3G SDI Dual Link & 3D LUT - přijímá dva signály 3G SDI s podporou duálního propojení (úroveň A/B). Barevné teploty a korekce gama jsou použity pomocí vestavěné 3D LUT pro reprodukci přesných barev a gradientů.
Nastavení síťového ovládání/kopírování nabídky - uživatelé mohou aktualizovat firmware nebo ovládat monitor prostřednictvím portu RS-422 nebo Ethernetu. Nastavení nabídky lze zkopírovat na jiné monitory pomocí paměťového zařízení USB
Waveform/Vectorscope - Pomocí Waveform/Vectorscope lze sledovat rozsah jasu a barev. Uživatelé mohou sledovat přesné úrovně Y/Cb/Cr/R/G/B.
LCD | |
---|---|
Velikost | 21.5" |
Rozlišení | 1920 x 1080 |
Rozteč pixelů | 0.24795 mm |
Barva | 8 bitů (6 bitů + A-FRC) |
Zobrazovací úhel | 178(H), 178(V) |
Jas bílé barvy | 250 cd/m? |
Kontrast | 1000 : 1 |
Zadní světlo | LED |
Zobrazovací plocha (v x š) | 476.064 x 267,768 (mm) |
Vstup | |
2 x BNC | HD/SD-SDI, 3G/1.485G/270M |
3 x BNC | Analogové (YPbPr/CVBS/S-Video/RGB) |
1 x HDMI | HDMI (s HDCP v.1.1), 19kolíková samice |
1 x DVI | DVI-I, 24pin, samice |
1 x VGA | Konektor DVI-I na VGA (s pohlavím) |
Výstup | |
2 x BNC | Výstup aktivní smyčky SDI-1/2 |
3 x BNC | Analogové (YPbPr/CVBS/S-Video/RGB) |
Úroveň analogového vstupu | |
Kompozitní | 1.0 Vp-p (se synchronizací), NTSC/PAL |
YC(S-Video) | Y :1,0 Vp-p, C :0,286 Vp-p |
Komponentní (Y/Pb/Pr) | Y :1,0 Vp-p, Pb :0,7 Vp-p, Pr :0,7 Vp-p |
Složka (R/G/B) | G :1,0 Vp-p (se synchronizací), B :0,7 Vp-p, R :0,7 Vp-p |
PC-RGB, úroveň synchronizace | R, G, B : 0,7 Vp-p, H/V Sync : 4 V ± 1 Vp-p |
Formát vstupního signálu | |
SMPTE 425M AB |
Úroveň A MS1, MS2, MS3, MS4
Úroveň B MS1, MS2, MS3, MS4
|
SMPTE 372M |
Duální HD-SDI YCbCr (4:2:2), 1080p
Duální HD-SDI YCbCr/RGB (4:4:4:4), 1080i, 1080p, 720p
|
2K, SMPTE 428M | 2048*1080,24p/psf,23.98p/psf |
SMPTE 274M/292M | 1920*1080i (60, 59,94, 50) 1920*1080p (30, 29,97, 25, 24, 24sF, 23,98, 23,98sF) |
SMPTE 296M | 1280*720p/60,59.94,50 |
SMPTE 260M | 1920*1035i/60,59.94 |
SMPTE 125M/259M | 720*480i/60,59,94, 720*576i/50 |
ITU R-BT.656 | 576i(50) |
Kompozitní | 720*480i(NTSC)/576i(PAL) |
Komponentní, VGA | 480i/p ~ 1920*1080i/p |
Signál DVI | 480i/p ~ 1920*1080i/p |
Digitální HDMI | ~1920*1200i/p (de-embedded Audio 2ch) |
Audio vstup/výstup | |
1 x vstup Phone Jack | Linkový vstup (stereo) |
2 x výstup Phone Jack | Linkový výstup (stereo), H/P výstup (přední, stereo) |
2 x výstup pro reproduktory | 2W+2W, stereo |
Obecné | |
1 x Ethernet | Ovládání/aktualizace, port GPI-7, konektor RJ-45P |
2 x GPIO | Port GPI-7, konektor RJ-45P |
2 x sériový port | RS-422, konektor RJ-11P |
1x USB | Pro aktualizaci firmwaru |
Požadavky na napájení | DC 12V/24V, AC100-230V (50/60Hz) |
Spotřeba energie | 48W |
Provozní teplota | 0°C ~ 40°C (32°F ~ 104°F) |
Provozní vlhkost | 20% ~ 80% RELATIVNÍ VLHKOST |
Hmotnost | T.B.D |
Rozměry (ŠxVxH) | Hlavní tělo: 438,4 x 310,8 x 66,4 mm (17,2 x 12,2 x 2,6 palce) |
Příslušenství | - Napájecí kabel - Manuál (CD) - DVI-VGA Gender - Čistič |
Možnosti | - Montážní sada pro stojan - Sluneční clona - Akrylátový ochranný kryt - Přepravní pouzdro |
Výrobce: | BON |
Kategorie: | Studiové monitory |
Velikost | 21" |
Vstupy monitoru | HDMI |
Vstupy monitoru | SDI |
Vstupy monitoru | 3G-SDI |
Rozlišení panelu | 1920x1080 |
Další funkce | 3D LUT korekce |
