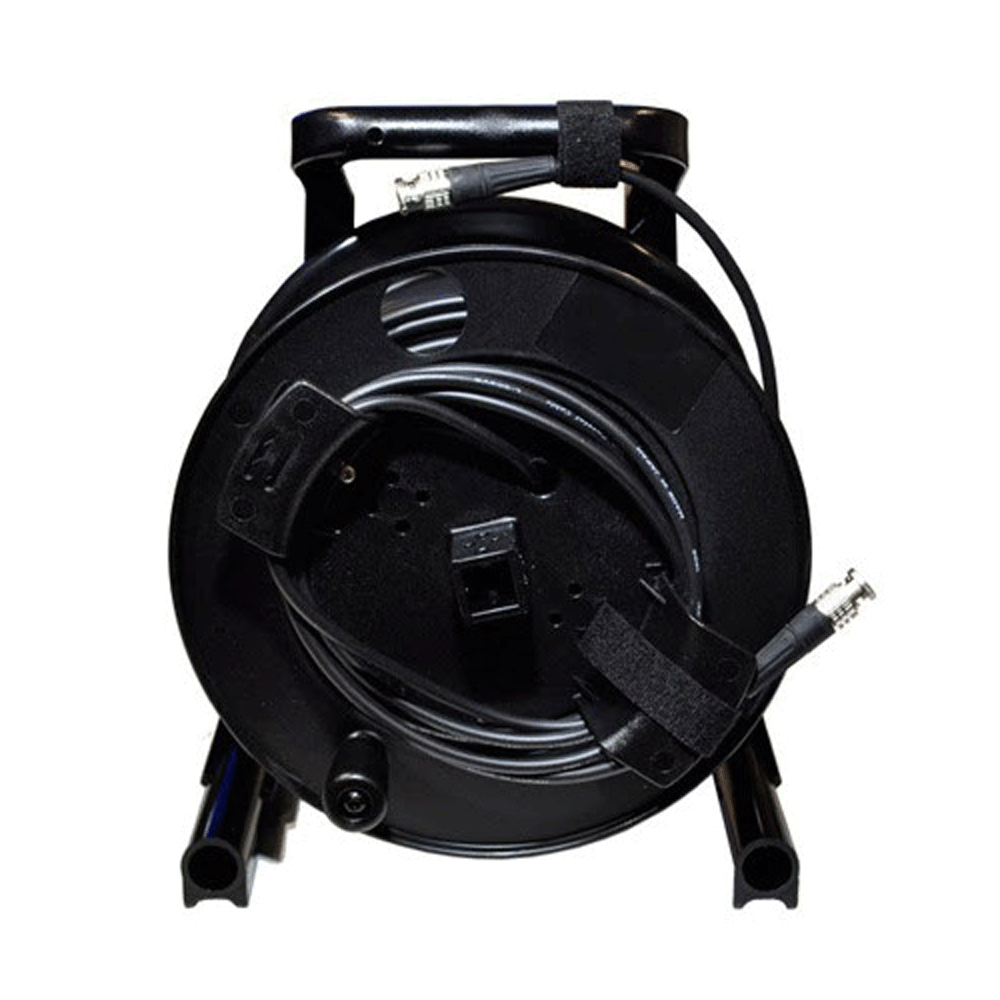

Canare 3G/HD-SDI na bubnu s držákem kabelu 60m

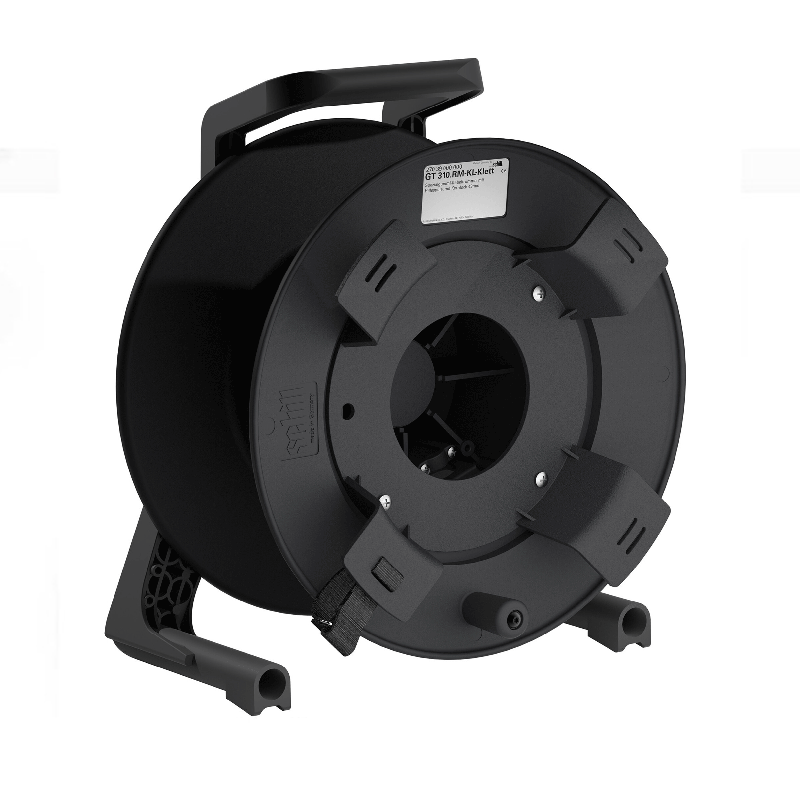

snCanare L-4.5CHWS BNC (M-samec) / BNC (M-samec) je flexibilní a odolný koaxiální kabel HD/SD-SDI 75 ohmů o vnějším průměru 7,2 mm s koncovkami BNC (M) navinutý na bubnu SCHILL. Kabely o délce 30-40 m jsou navinuty na bubnu Schill GT 235.RM, kabely o délce 50-80 m jsou navinuty na větším bubnu Schill GT 310.RM

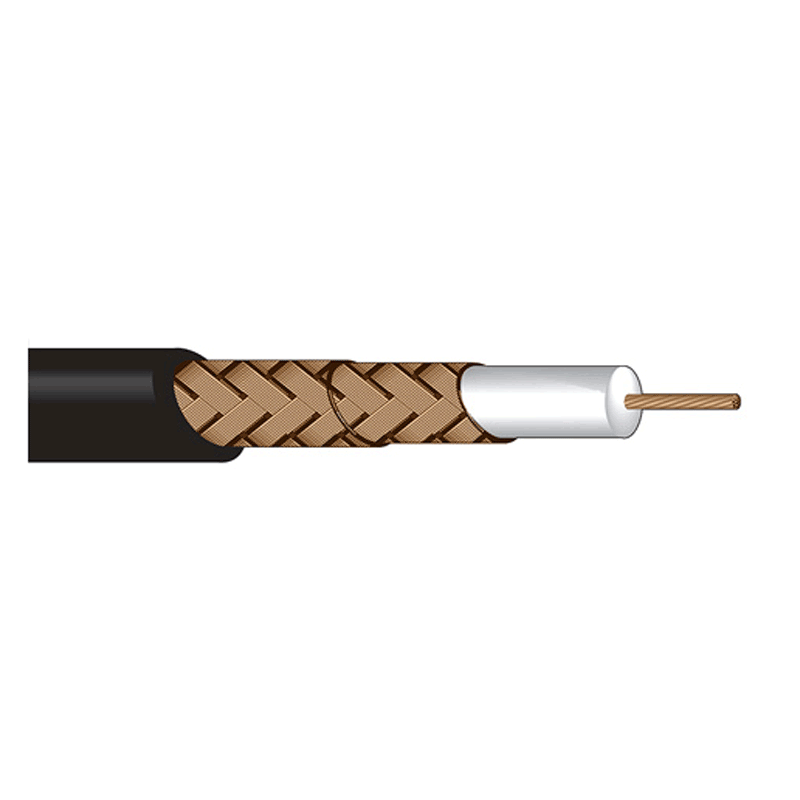

Díky své velké pružnosti je ideální pro mobilní použití v HD s vynikající odolností proti opakovanému ohýbání. Kabel je opatřen středovým vodičem s opletením a dvojitým stíněním "High-density" s vysokou hustotou a silnou pěnovou izolací.

Kabel Canare L-4.5CHWS Vlastnosti:

• kompatibilní se specifikací SMPTE 424M a 292M
• HDTV
• Video HD/SD-SDI
• Analogové video PAL a NTSC
• Satelitní aplikace
• TELCO
• Testovací zařízení

Parametry kabelu Canare L-4.5CHWS:

• Standardní vyráběné délky: 100/200m
• Průměr pláště (celkový průměr) v mm:7,2
• Hmotnost kabelu v kg/100 m: 6,6
• Střední vodič - počet a průměr žil kabelu v mm: 7/0,34
• Celkový průměr středního vodiče v mm: 1,02
• Pěnové dielektrikum - průměr v mm: 4,57
• Odpor středního vodiče v Ω/100 m:3,3
• Odpor vnějšího vodiče v Ω/100 m:0,8
• Teplotní rozsah: -30 °C ~ +60 °C
• Statická kapacita v pF/m:53
• Útlum v dB/100m při 750MHz: 22,8

Vlastnosti konektoru BCP-B45HW:

• Provedení True 75 ohm s krimpovacím kolíkem a dutinkou
• Vysoký výkon 1,1 nebo méně VSWR (Voltage standing Wave Ratio) až do frekvence 3 GHz.
• Prodloužené tělo pro lepší manipulaci
• Značka polohy na těle umožňuje snadnou kontrolu konektoru.
• Vynikající přilnavost kabelu
• Pozlacený středový kolík
• Tělo konektoru je "tlakově lité" - dosažení nižších nákladů při vysokém výkonu
• Snadná montáž pomocí krimpovacího nástroje Canare

Parametry konektoru BCP-B45HW:

• Izolační odpor při 500 V DC v Ω: >1000M
• Jmenovité napětí po dobu 1 min: 1500 V AC (efektivní hodnota)
• Odpor středového kontaktu: 1,5 mm: <6m ohmů
• Odpor vnějšího kontaktu: síla kontaktu: <3m ohm
• Impedance v Ω: 75
• Tělo konektoru - materiál/povrch: mosaz / nikl
• Středový kontakt - materiál/povrch : beryliová měď / zlato
• Příruba - materiál/povrch: tlakově litý AL / nikl
• Dielektrikum - materiál: Materiál - materiál: PTFE polytetrafluorethylen
