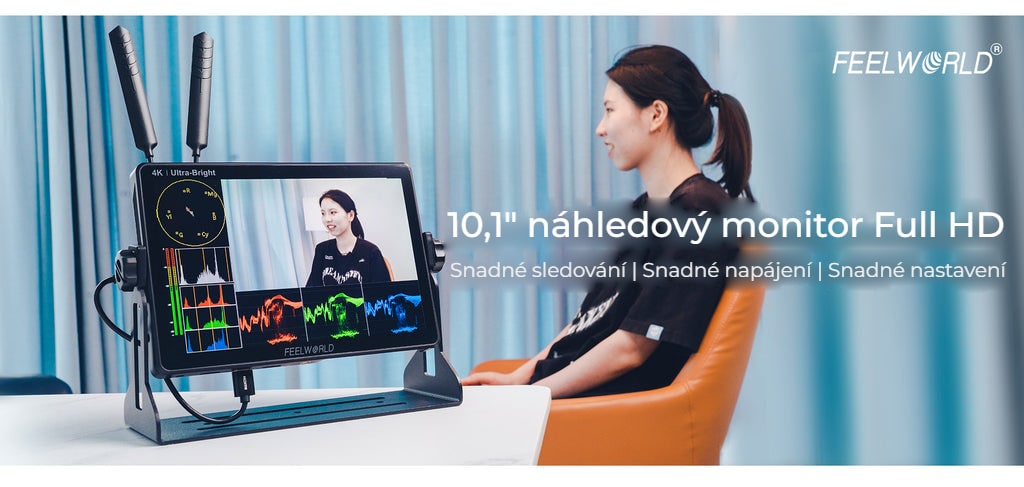

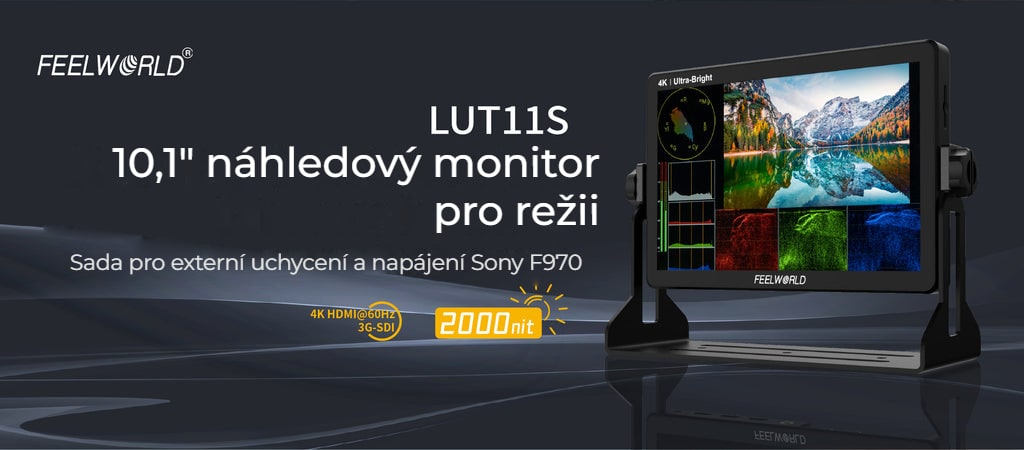

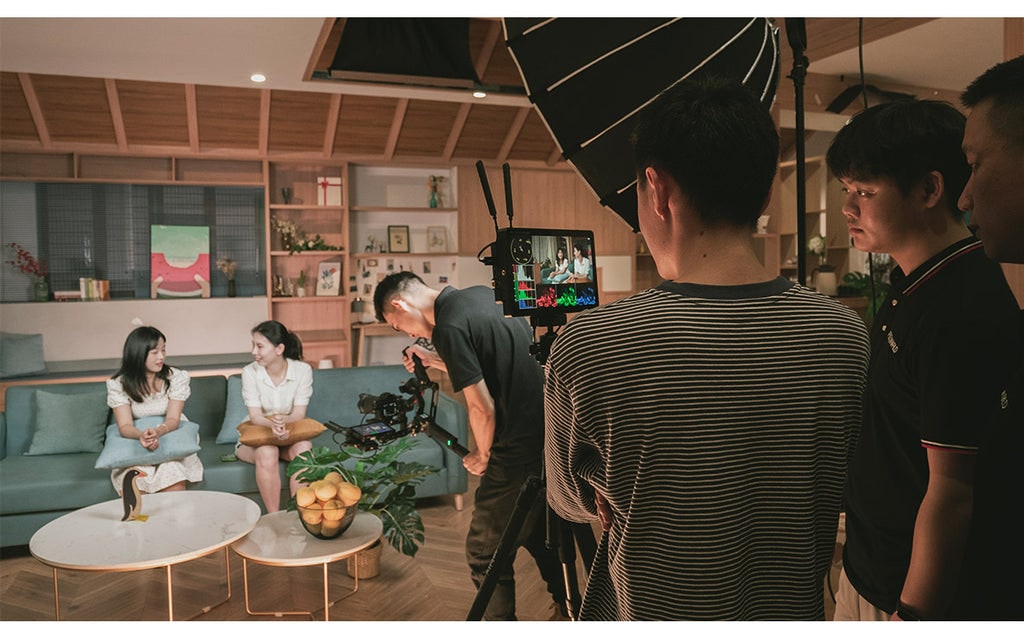

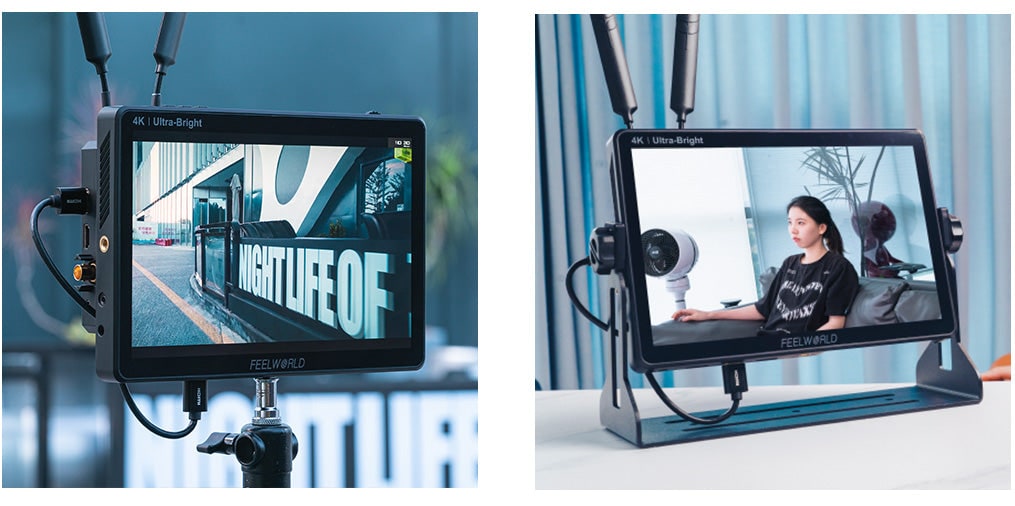

FEELWORLD LUT11S je 10,1palcový profesionální kamerový monitor s plně dotykovou obrazovkou a mimořádným jasem 2000nit. Podporuje vstup a výstup signálu 3G-SDI a až 4K@60Hz HDMI. Poskytuje řadu nástrojů pro monitorování a rámování s novým uspořádáním nabídky, různé číselné parametry jsou přehledné na první pohled, což usnadňuje ovládání. Na zadní straně kamery LUT11S je externí instalační a napájecí sada F970, která umožňuje instalaci např. bezdrátového přenosu, LED světla atd. Kombinuje monitor s bezdrátovým přenosem, aby se zbavil zbytečných kabelů, , což je ideální pro režisérské monitorování, 1. AC pro zaostření tahu ve filmovém štábu. Konstrukce se dvěma deskami pro baterie umožňuje instalovat dvě baterie F970 najednou pro dlouhodobé napájení i ve venkovním prostředí. Ideální pro natáčení štábu v terénu, monitorování a postprodukci.

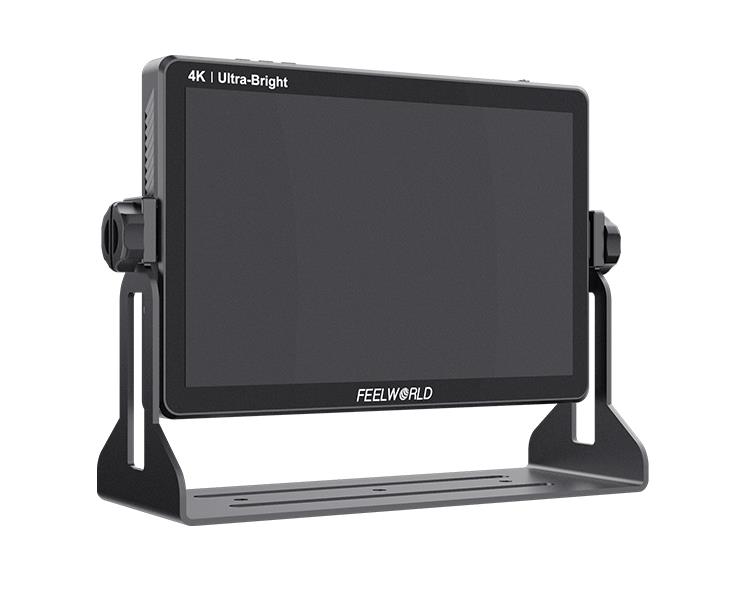

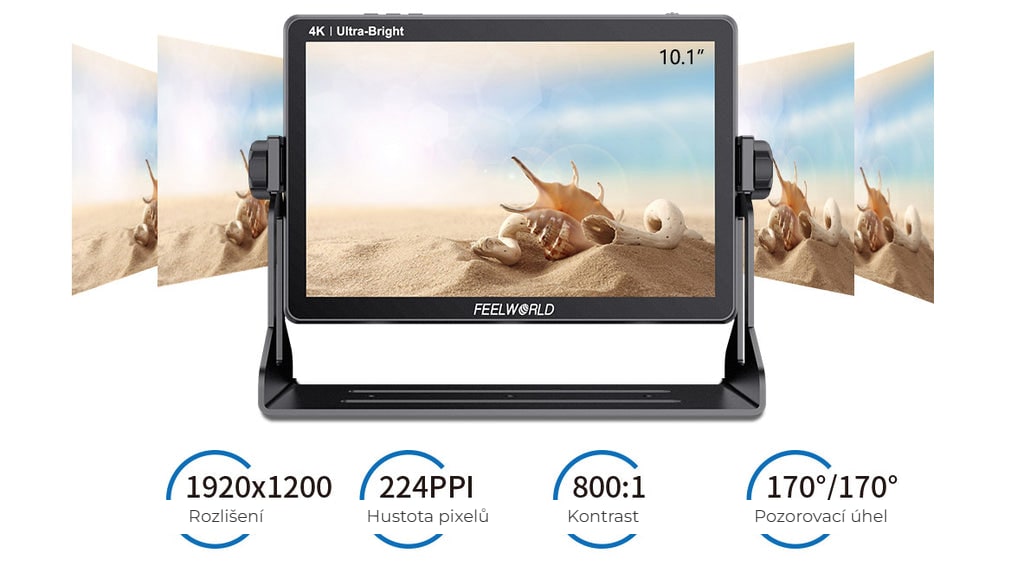

* 10,1palcová obrazovka IPS s rozlišením Full HD 1920x1200

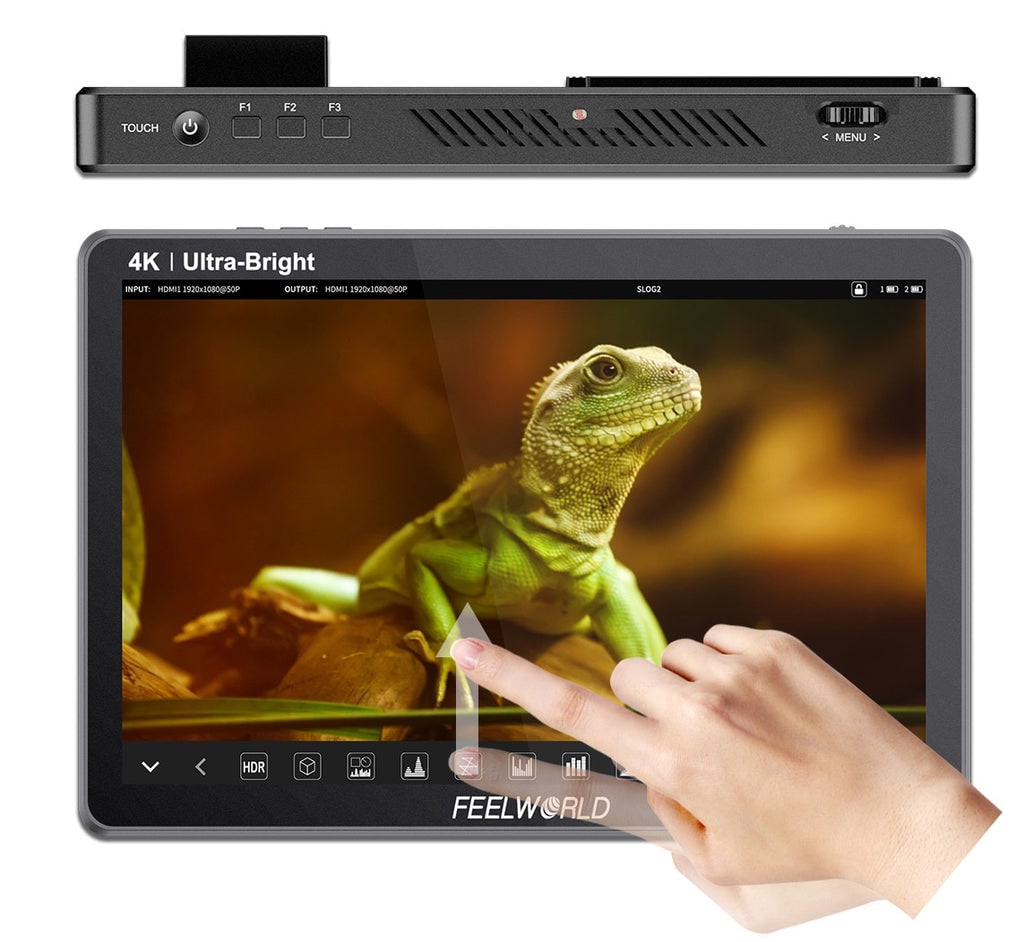

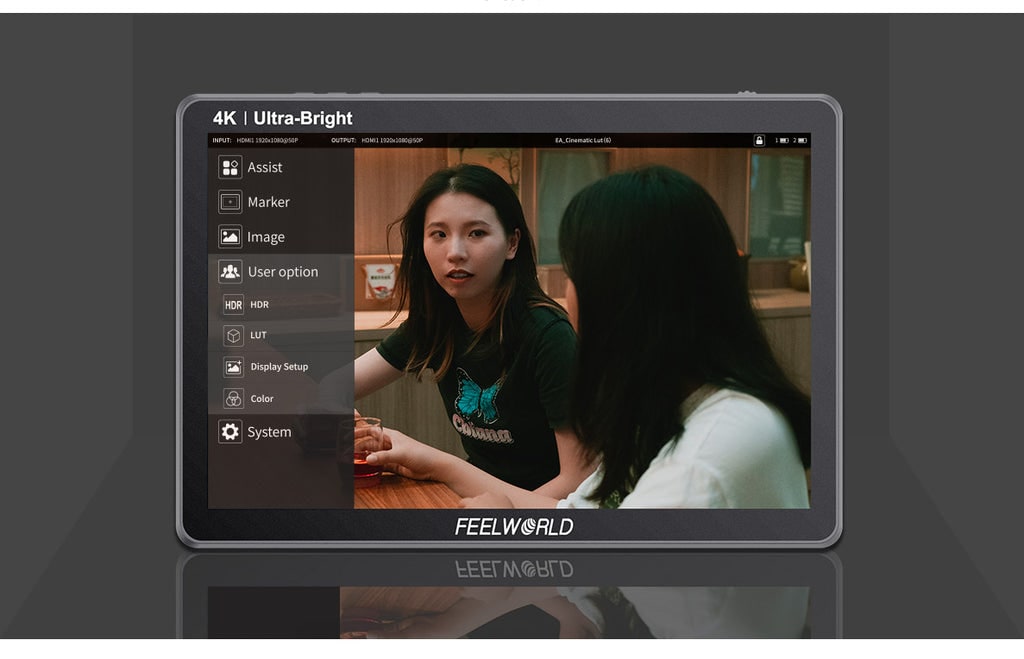

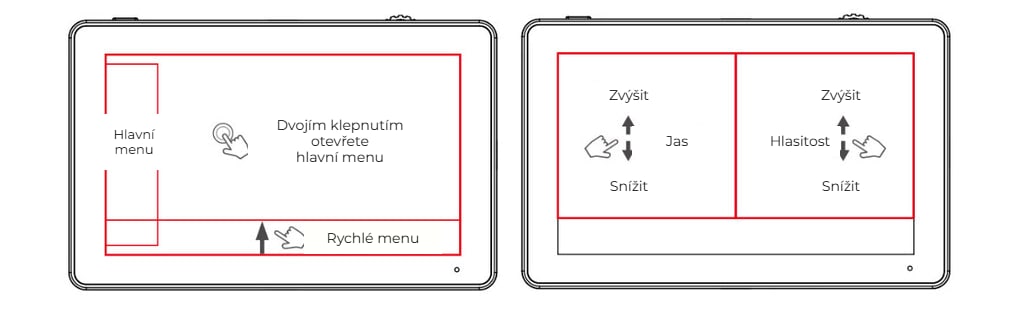

* Ovládání menu na dotykové obrazovce, zvýšení efektivity fotografování

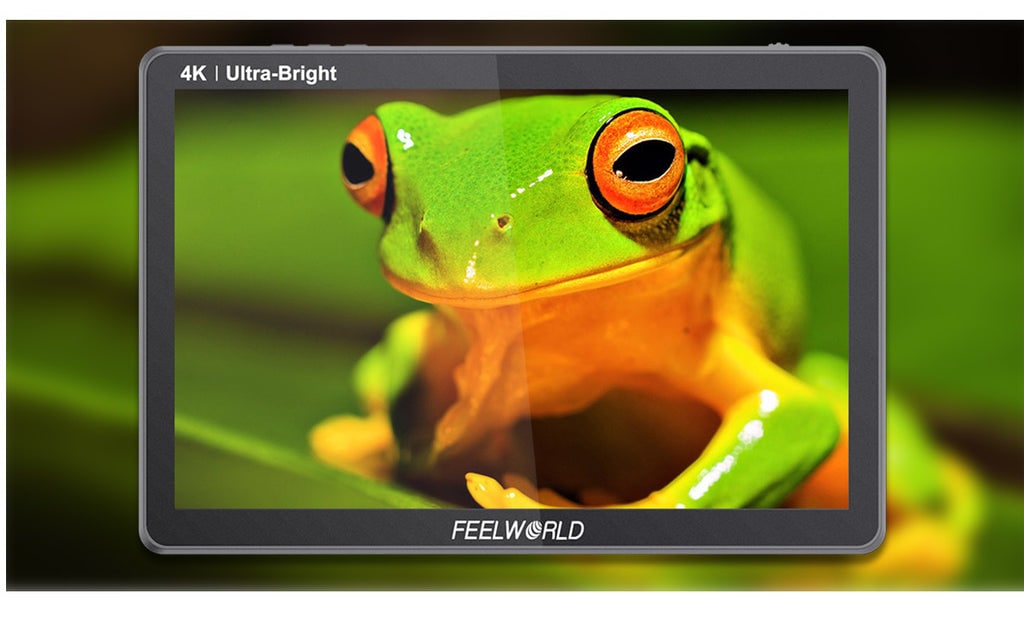

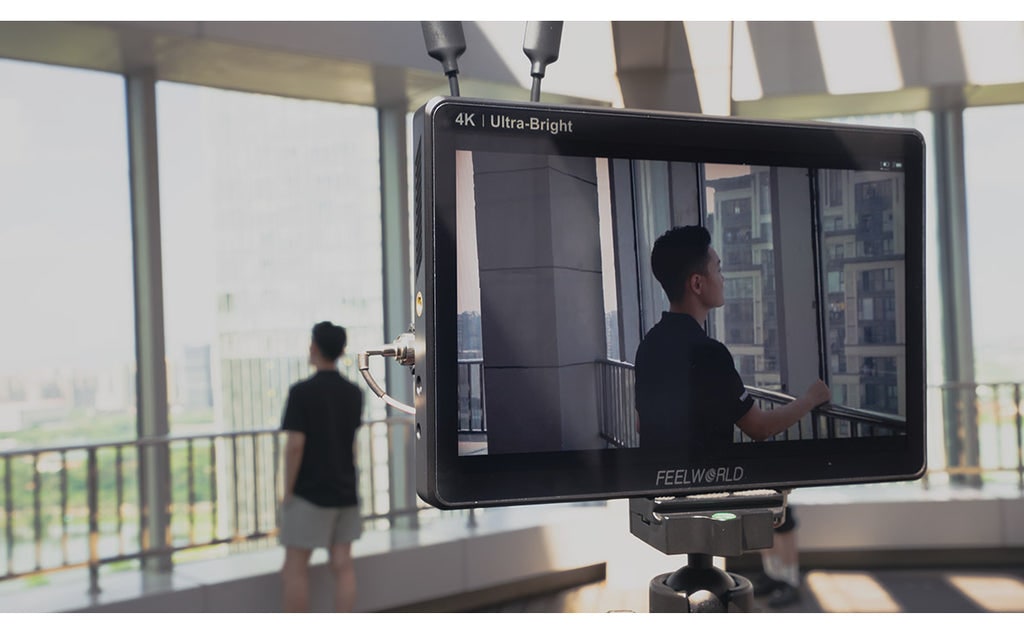

* Ultra jasný 2000nit, dobře viditelný na slunci

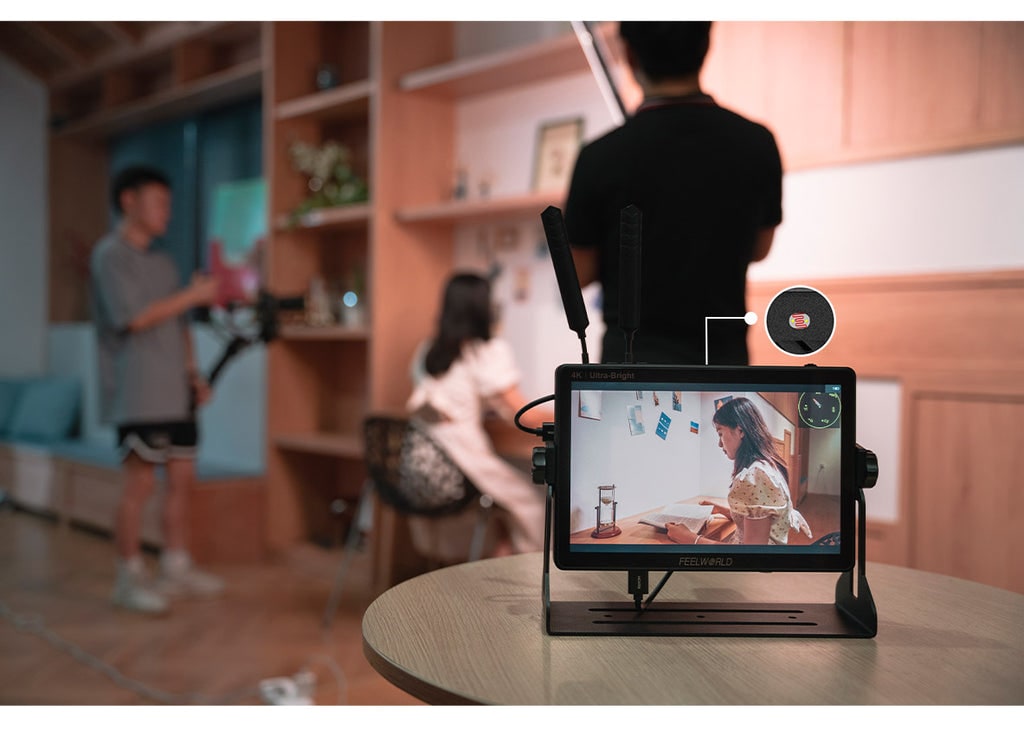

* Automatické stmívání světelným senzorem
* Podpora 3D LUT Log podle REC.709 a nahrávání uživatelských 3D LUT (až 50)

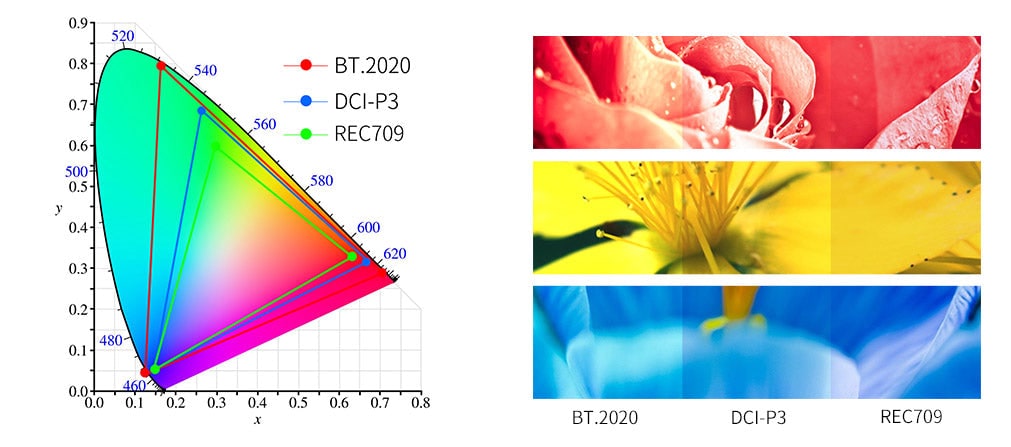

* Podpora sledování HDR, co vidíte, to dostanete

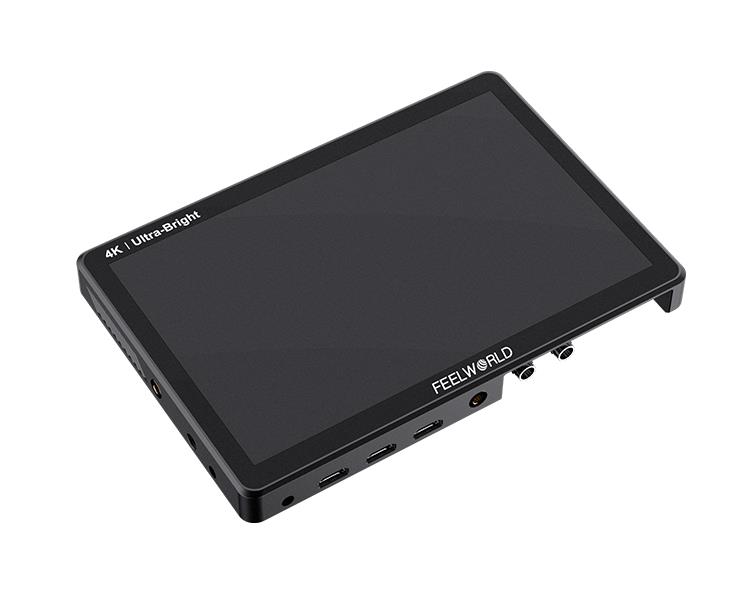

* Dva vstupy HDMI podporují rozlišení až 4K@60Hz

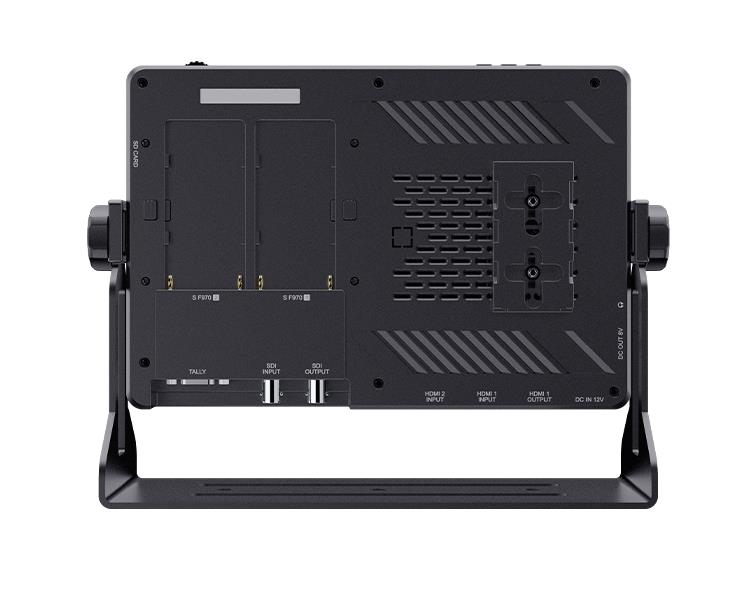

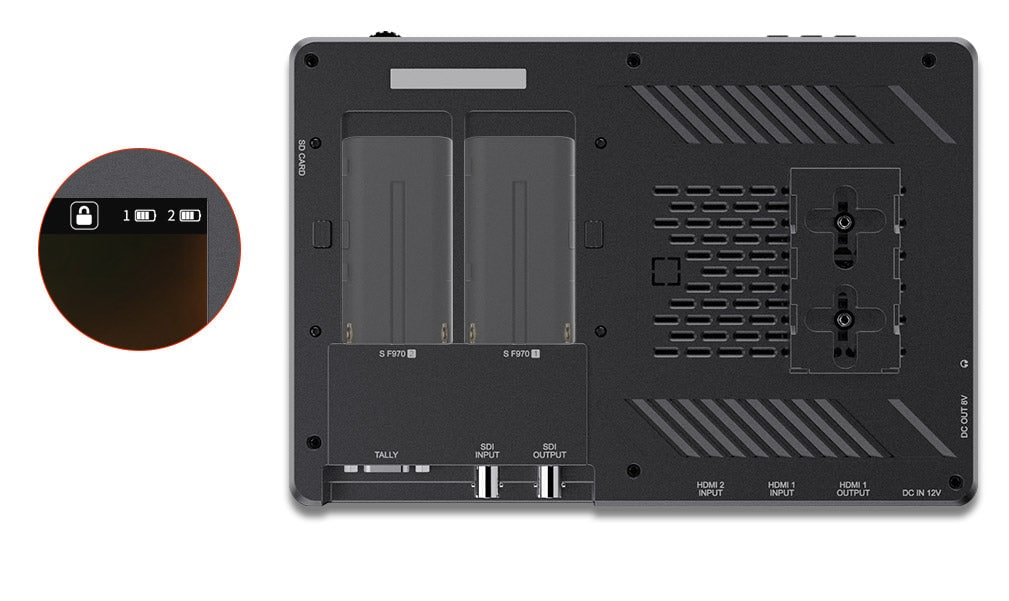

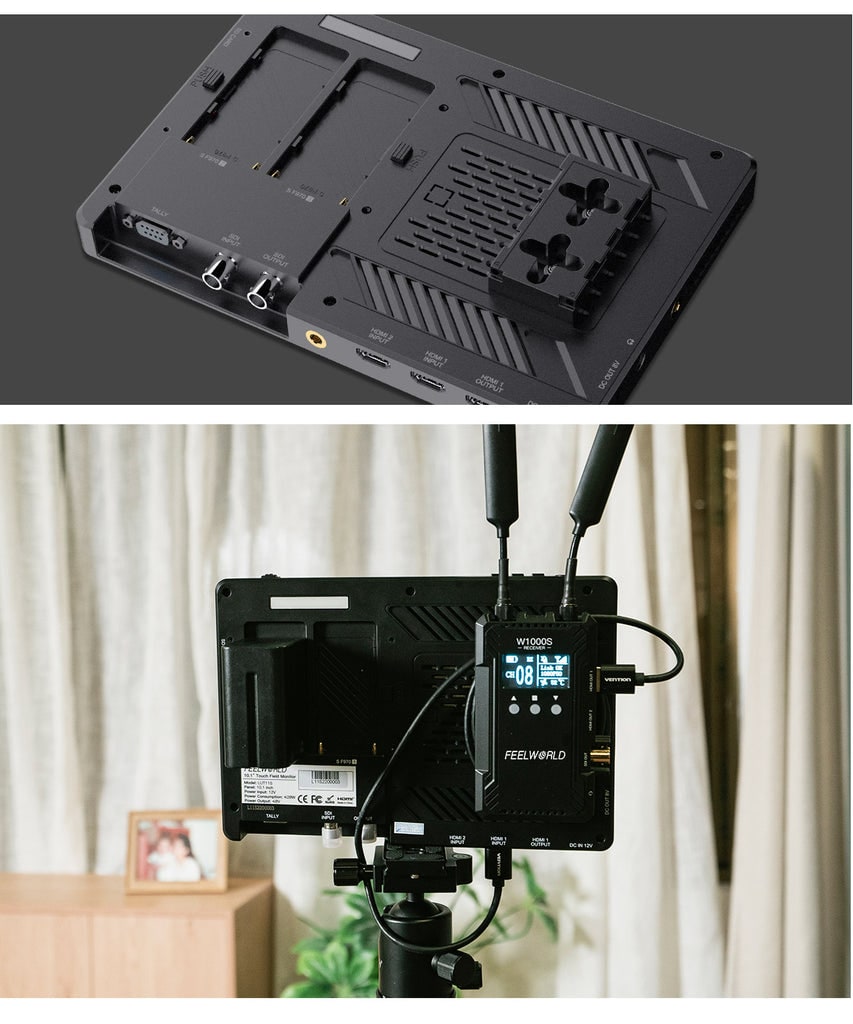

* Konstrukce externí instalační a napájecí sady Sony F970 lze použít k instalaci a napájení externích zařízení, snadná instalace a demontáž, zjednodušení fotografického vybavení

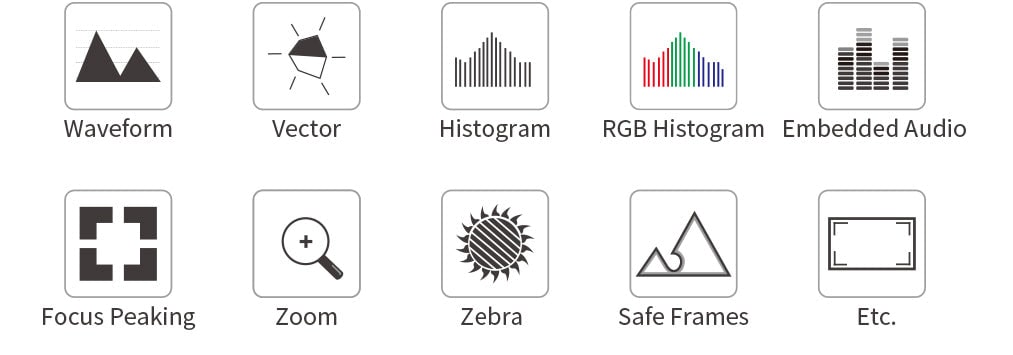

* S funkcemi Waveform, Vectorscope, RGB Histogram, Focus Assist, Monochrome atd. vám pomůže přesně nastavit expozici a zaostřit každý snímek.

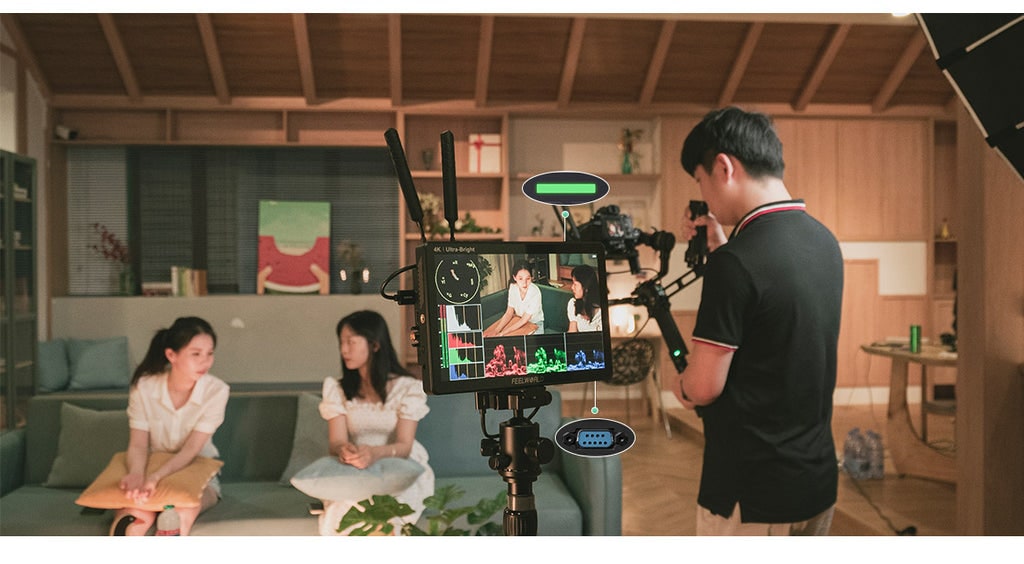

* Vestavěné indikátory Tally (červená, zelená, žlutá)
* Stereofonní výstup na sluchátka

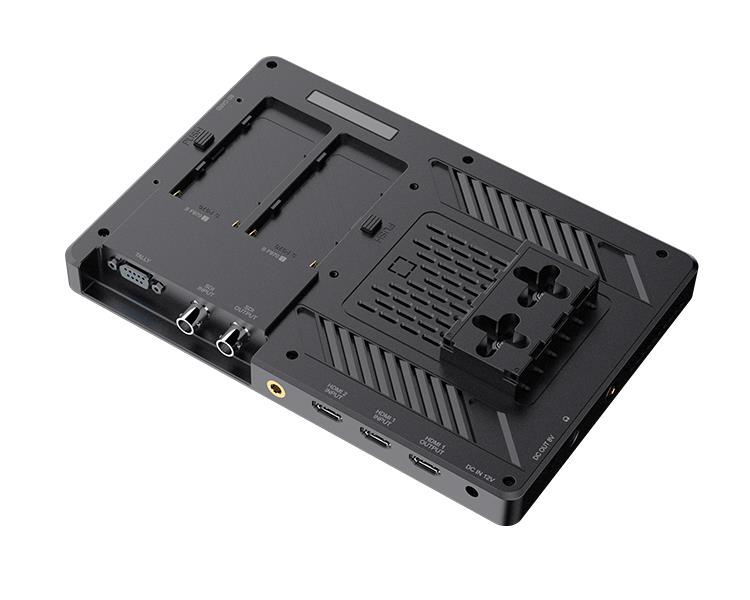

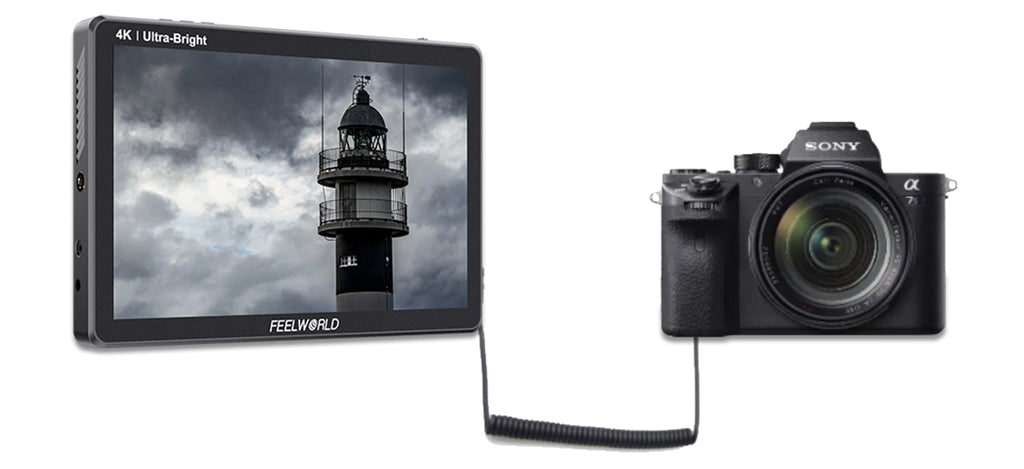

* Napájecí výstup DC 8V pro napájení digitální zrcadlovky nebo bezzrcadlovky
Import LUT

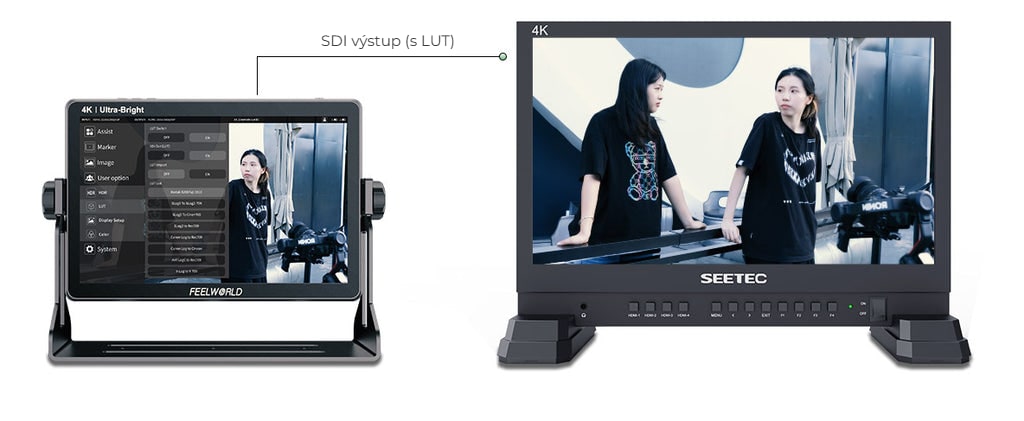

Poskytuje funkce S-log2/3, V-log, Log-C atd. pro převod režimu log na REC709 pro všechny hlavní fotoaparáty. Funkce načítání LUT usnadňuje a zpřehledňuje práci s kalibrací barev při předchozím snímání, optimalizuje pracovní postup a zvyšuje efektivitu práce. Uživatelskou 3D LUT nebo kalibrační 3D LUT lze nahrát na monitor pomocí karty SD.

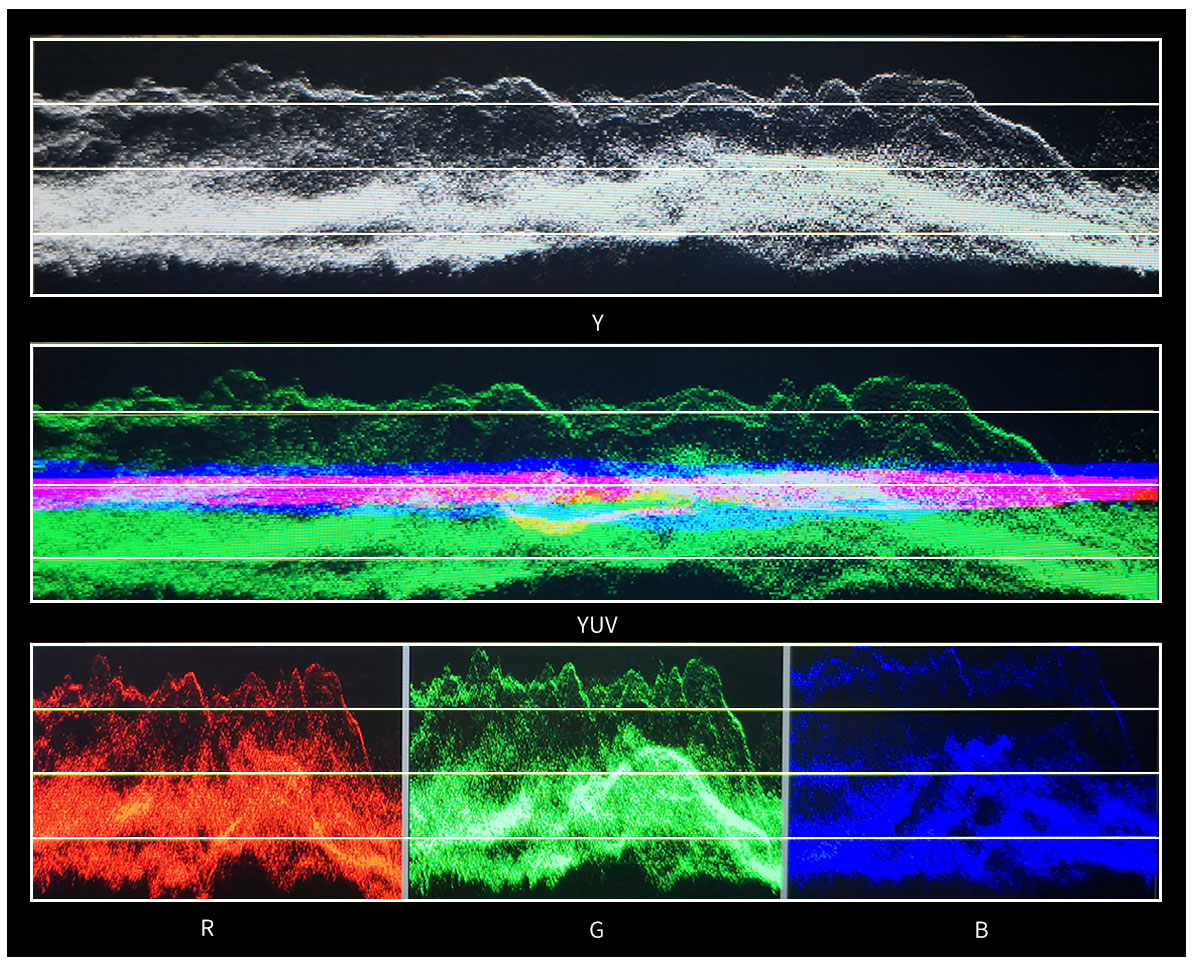

Asistent analýzy videa, Vzor, vlnový průběh / vektorový rozsah / histogram, vlnový průběh
Tato základní funkce pomáhá při kalibraci profesionálních videokamer. Zobrazuje celkový jas obrazu, který pomáhá video profesionálům při korekci expozice. Funkce průběhového diagramu také kontroluje rovnoměrnost osvětlení při nasvícení chromakey nebo pozadí.

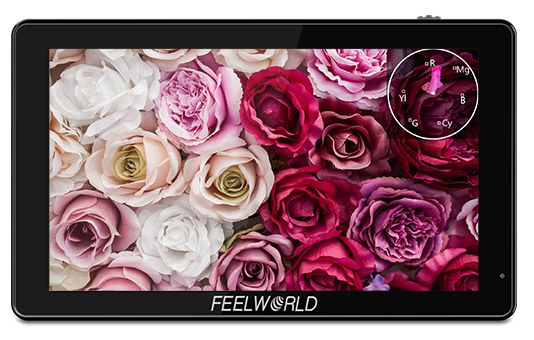

Vektorový rozsah ukazuje, jak je obraz sytý a kde se pixely v obraze nacházejí v barevném spektru. Lze jej také zobrazit v různých velikostech & polohách, které uživatelům umožňují sledovat rozsah barevného gamutu v reálném čase.
Histogram jasu
Histogram jasu je kvantitativní nástroj pro kontrolu jasu obrazu. funkce zobrazuje rozložení jasu v obraze jako graf jasu podél vodorovné osy (vlevo:tmavý, vpravo:světlý)a zásobník počtu pixelů na každé úrovni jasu podél svislé osy.
Histogram RGB
Histogram RGB je grafické zobrazení rozložení tónů, zobrazuje histogramy červeného, zeleného a modrého kanálu. Vhodný pro sledování signálu HD-SDI a HDMI.

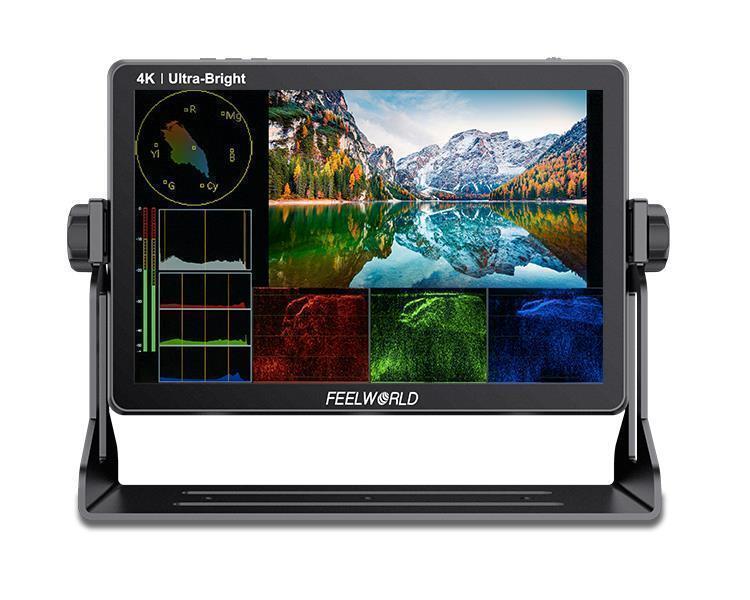

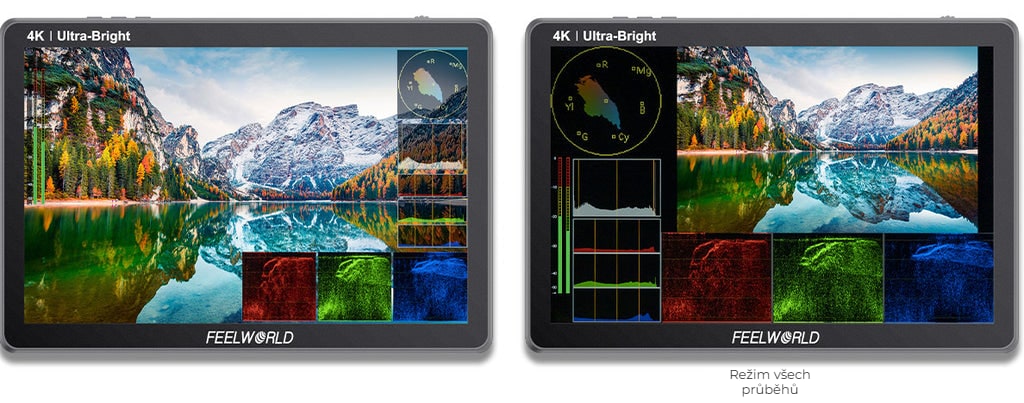

Režim všech rozsahů
Tento režim zmenší obraz videa přibližně na velikost 10,1" displeje a na okraji videa zobrazí dlaždice s vybraným průběhem, vektorskopem, histogramem a vloženým zvukem.
Sledování měřiče zvuku
Měřiče úrovně zvuku poskytují číselné ukazatele a úrovně headroomu. Dokáže generovat přesné zobrazení úrovně zvuku, aby se předešlo chybám při monitorování. V rámci zvuku SDI podporuje zobrazení 4kanálových vložených měřičů zvuku. V případě zvuku HDMI jsou podporována pouze 2kanálová zobrazení zvuku.
Peaking Focus Assist
Peaking Filter slouží k tomu, aby pomohl obsluze kamery získat co nejostřejší obraz. Po aktivaci interní procesor zobrazí na obrazovce barevné zvýraznění v místech, kde se objevují ostré hrany. Barvu peakingu lze přepínat mezi žlutou, červenou, zelenou, modrou a bílou podle různých tónů objektu. Úroveň zaostření lze nastavit v rozsahu 1 až 10 úrovní.
Falešné barvy
Filtr falešných barev slouží jako pomůcka při nastavení expozice fotoaparátu. Při nastavení clony fotoaparátu se prvky snímku zbarví na základě hodnot jasu nebo světelnosti. To umožňuje dosáhnout správné expozice bez použití nákladného a složitého externího testovacího zařízení.

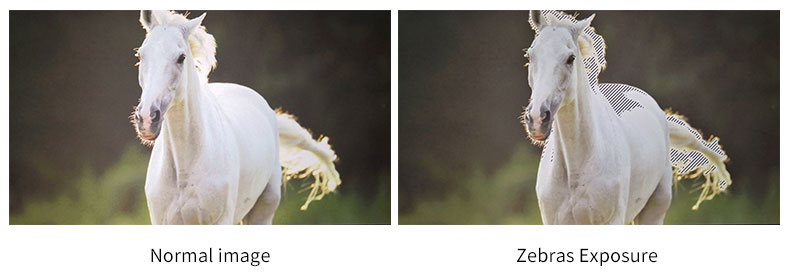

Expozice (Zebry)
Expozice slouží jako pomůcka pro nastavení expozice v režimu obrazce Zebra. Je považována za přeexponovanou a zobrazuje pohyblivé výstražné čáry na přeexponované oblasti. K dispozici je hodnota zebry v rozsahu 1-100 %, kterou lze nastavit.
Kontrolní pole
Kontrolní pole je pomocná funkce pro úpravu nastavení barev fotoaparátu. V režimu kontrolního pole můžete k vytvoření snímku použít červené, zelené, modré nebo šedé pixely, protože v tomto prostředí lze rychleji a přesněji upravit odstín a sytost.
Zvětšení (Zoom 100%～500%)
Zvětšení obrazu je HD signál v libovolné části, zesílení pro kvalitní přiblížení. Dotykový panel vám pomůže rychle přiblížit, oddálit a posunout obraz po přiblížení.
Anamorfní režim
Vestavěná volba bez zmenšení, 1,25x, 1,33x, 1,5x, 1,6x, 1,8x, 2,0x, 2,0x mag umožňuje používat anamorfní objektivy nebo adaptéry a zobrazit obraz bez zmenšení, i když váš fotoaparát neumožňuje zmenšení ve fotoaparátu.
Převrácení obrazu
Převrácení obrazu znamená převrácení obrazu horizontálně, vertikálně a horizontálně/vertikálně. Současným zapnutím horizontálního a vertikálního převrácení lze dosáhnout horizontálního/vertikálního současného převrácení.
Devět mřížek
Devět mřížek je nejběžnější a základní kompoziční metoda. Plocha snímku je rozdělena do devíti stejných mřížek.
Pixel to Pixel
Umožňuje filmaři zkontrolovat obraz ze zdroje signálu bez škálování 1:1. Tato funkce je nezbytná pro zachycení optimálních detailů.

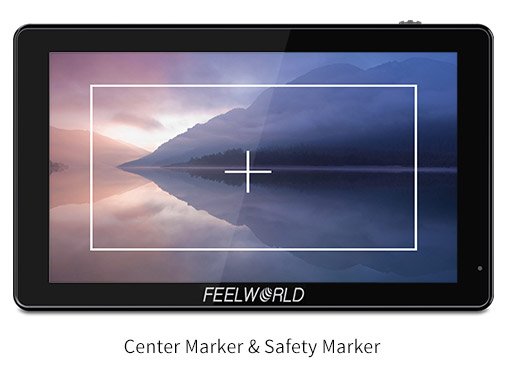

Center Marker & Safety Marker
Safety Marker pro vyhledávání pohledu a kompozice (70 %, 80 %, 90 %, 16:9, 16:10, 4:3, 5:4, 1:1, 1,91:1,1, 4:5, 9:16, 1,85:1, 2,35:1). Barvu značky můžete přepínat mezi žlutou, červenou, zelenou, modrou, bílou a černou podle různých tónů objektu.
Poměrová značka
Existuje řada poměrových značek (16:9, 16:10, 4:3, 1,85:1, 2,35:1); průhlednost poměrové značky má 4 volitelné efekty zobrazení (0 %, 25 %, 50 %, 75 %). Barvy značky můžete přepínat mezi žlutou, červenou, zelenou, modrou, bílou a černou podle různých tónů objektu.
SPECIFIKACE
Displej
| Model |
LUT11S |
| Velikost obrazovky |
10.1" IPS |
| Rozlišení |
1920x1200 pixelů |
| Rozteč pixelů |
0.113(Š) x 0,113(V) (mm) |
| Poměr stran |
16:10 |
| Jas |
2000 cd/m² |
| Kontrastní poměr |
800:1 |
| Podsvícení |
LED |
| Pozorovací úhel |
85°/85°(L/R) 85°/85°(U/D) |

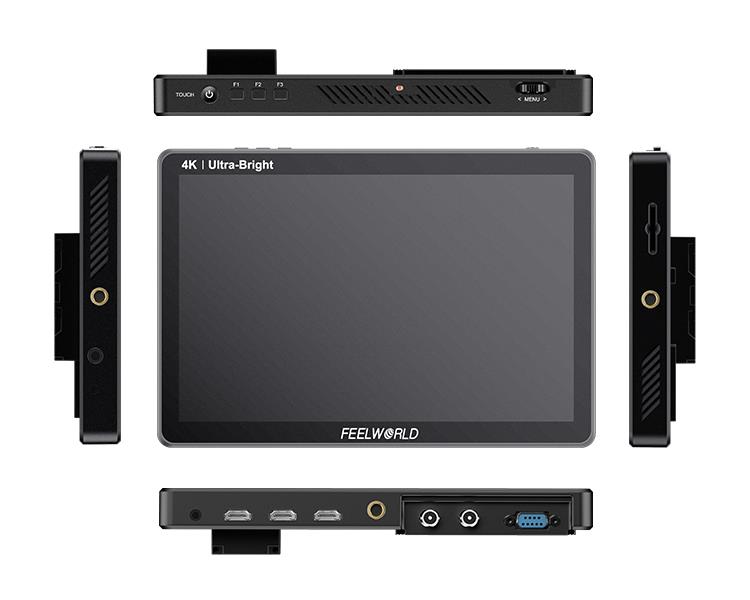

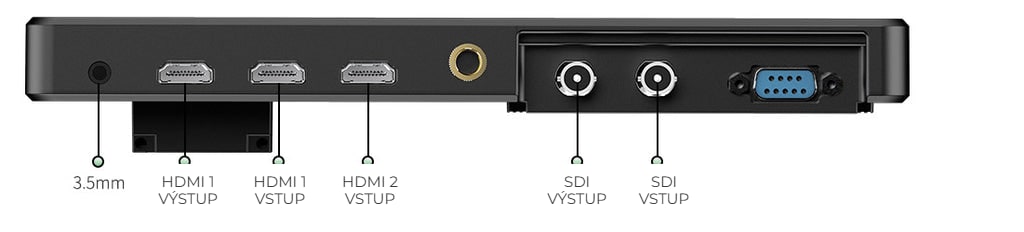

Vstup
| 2 X HDMI |
HDMI |
| 1 X SDI |
3G-SDI |
| 1 X Tally |
připojení 9 pinů |
Výstup
| 1 X HDMI |
HDMI |
| 1 X SDI |
3G-SDI |
| 1 X DC |
Soudkovitý (5,5 mm vnější, 2,1 mm vnitřní) výstup pro napájení kamer prostřednictvím adaptéru pro konkrétní kameru. |
Zvuk
| Zvuk |
3.5 mm stereofonní sluchátka |
Podpora formátu vstupu SDI
| 720p (60/59.94/50/30/29.97/25/24/23.98) |
| 1080i(60/59.94/50) |
| 1080p (60/59.94/50/30/29.97/25/24/23.98) |
| 2048x1080i (60/59,94/50) |
| 2048x1080p (60/59.94/50/30/29.97/25/24/23.98) |
Podpora výstupního formátu SDI
| 720p (60/59.94/50/30/29.97/25/24/23.98) |
| 1080i(60/59.94/50) |
| 1080p (60/59.94/50/30/29.97/25/24/23.98) |
Podpora vstupního/výstupního formátu HDMI
| 480i/576i/480p/576p |
| 1080i (60/59.94/50) |
| 720p (60/59.94/50/30/29.97/25/24/23.98) |
| 1080p (60/59.94/50/30/29.97/25/24/23.98) |
| 3840x2160p (60/50/30/29.97/25/24/23.98) |
| 4096×2160p (60/50/30/29.97/25/24/23.98) |
Obecně
| Vstupní napětí |
DC7～24V |
| Spotřeba energie |
≤28W |
| Pracovní teplota |
-10 °C~50 °C |
| Teplota skladování |
-20°C~60°C |
| Způsob instalace |
závit 1/4"-20 (vlevo, vpravo, dole) |
| Velikost jednotky |
242Lx156Hx23D(mm) |
| Hmotnost jednotky |
810g |
| Barva Velikost krabice |
265L*110W*212H(mm) |
Poznámka: Při vypínání monitoru je třeba stisknout tlačítko napájení a nelze přímo vytáhnout napájecí kabel.
Pokročilé funkce
| * Podpora 3D LUT Log to Rec.709, uživatelské nahrávání 3D LUT |
| * Podpora dotykové nabídky |
| * Průvod (RGB, YUV, Y) |
| * Všechny vlny |
| * Vektor |
| * Histogram RGB |
| * Histogram jasu |
| * Vložený zvuk |
| * Peaking Focus (červená, zelená, modrá, bílá, žlutá pět barev peakingu volitelně; nastavitelná úroveň peakingu 1~10) |
| * Falešné barvy |
| * Expozice Zebra (nastavitelná na 1 % ~ 100 %) |
| * Kontrolní pole (červená, zelená, modrá, šedá) |
| * Režim skenování (podskenování, nadskenování) |
| * Anamorfní režim (1,25x, 1,33x, 1,5x, 1,6x, 1,8x, 2,0x, 2,0x mag) |
| * Převrácení obrazu (H, V, H/V) |
| * Zastavení obrazu |
| * Označení středu |
| * Safety Marker (70%, 80%, 90%, 16:9, 16:10, 4:3, 5:4, 1:1, 1,91:1,1, 4:5, 9:16, 1,85:1, 2,35:1) |
| * Poměrový marker (16:9, 16:10, 4:3, 1,85:1, 2,35:1) |
| * Barva markeru (červená, zelená, modrá, bílá, černá, žlutá) |
| * Nastavení teploty barev (5600K, 6500K, 9300K, uživatelské) |
| * Devět mřížek |
| * Přiblížení (100%~500%) |
| * Poměr stran |
| * Pixel na pixel |
