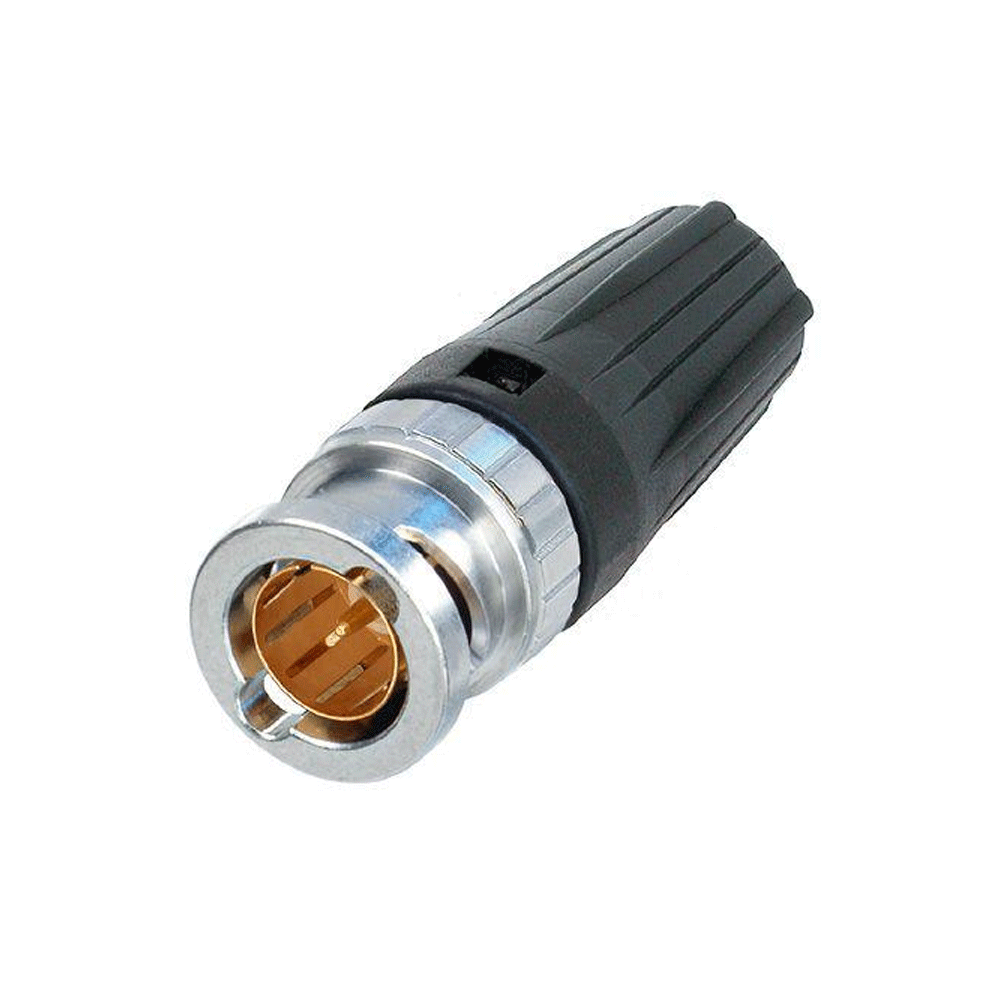

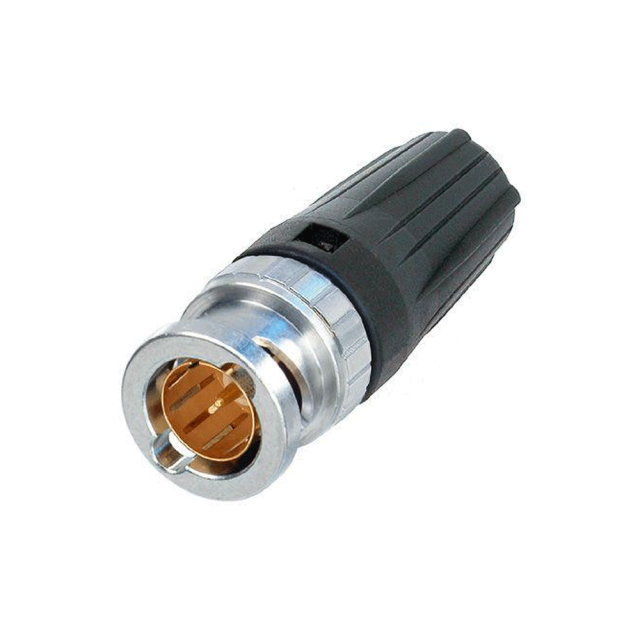

Neutrik NBNC75BTU11 "rearTWIST" HD BNC 75 Ω konektor

Neutrik NBNC75BTU11 "rearTWIST" HD BNC 75 Ω konektor je perfektnou voľbou pre HD aplikácie.
Patentovaná "rearTWIST" krytka sa vyrába vo viacerých farebných prevedeniach a zároveň zaručuje ľahký prístup aj do aplikácií s vysokou hustotou kabeláže.

Vhodný pre káble:

Belden 1694A (ANH), Bryant BD SD11, Canare L-4.5CHD, Canare L-4.5CHWS, Clark Wire CD7506-0, CommScope 5765, Gepco VSD2001, Suhner S05163-02, Suhner S05133-07, Percon VK77

Vlastnosti a výhody:

• “rearTWIST" princíp zamykania/odomykania konektora pomocou ľahko prístupnej káblovej krytky (Patent DE 100 48507)
• Ideálny do zapustených prepážok kde je komplikovaný prístup ku kovovej hlave tela konektora. Tieto konektory otáčate ich zadnej časti.
• Pravé 75 Ω vyhotovenie spĺňa prísne požiadavky HDTV.
• Predná plocha zamedzuje nakláňaniu konektora do strán a tým ochraňuje kontakt pred deformáciou. Zaručená životnosť minimálne 1000 spájacích cyklov!
• Excelentná ochrana kábla
• Švajčiarskymi strojmi precízne obrábané mosadzné diely pre vynikajúcu trvanlivosť.
• Možnosť doobjednať farebné krytky vyrábané v štandardných desiatich farbách, krimpovacie kliešte a čeľuste.

Názov: NBNC75BTU11

• Typ konektora: BNC 75 Ω
• Prevedenie: samec
• Odpor kontaktu: ≤ 3 mΩ
• Odpor kontaktu: ≤ 2 mΩ
• Impedancia: 75 Ω
• Odpor izolácie: > 5 GΩ
• Menovité napätie: <50 V
• VSWR:
  ≤1.050/>32 dB up to 1 GHz
  ≤1.065/>30 dB up to 2 GHz
  ≤1.100/>26 dB up to 3 Ghz


• Priemer kábla: 7.3 mm
• Sila uchytenia kábla: > 30 N (Center)
• Rozmer: 7,36 Hex krimp (tieniaci krúžok) acc. MIL22520/5-41(A)
• Rozmer (pin): 1,6 štvorec krimp (pin) acc. IEC 60803 (die designation 2)
• Sila potrebná na spojenie konektorov: < 25 N
• Životnosť: > 1000 mating cycles
• Zaisťovací mechanizmus: Bajonet
• Uchytenie kábla: Krimpovanie
• Kontakt: Mosadz (CuZn35Pb2), 0.2 µm AuCo (Center)
• Vložka: PTFE
• Telo: Mosadz (CuZn39Pb3)
• Povrchová úprava tela: Optalloy®
• Teplotný rozsah: -30 °C to +85 °
