Neutrik NC4FRX

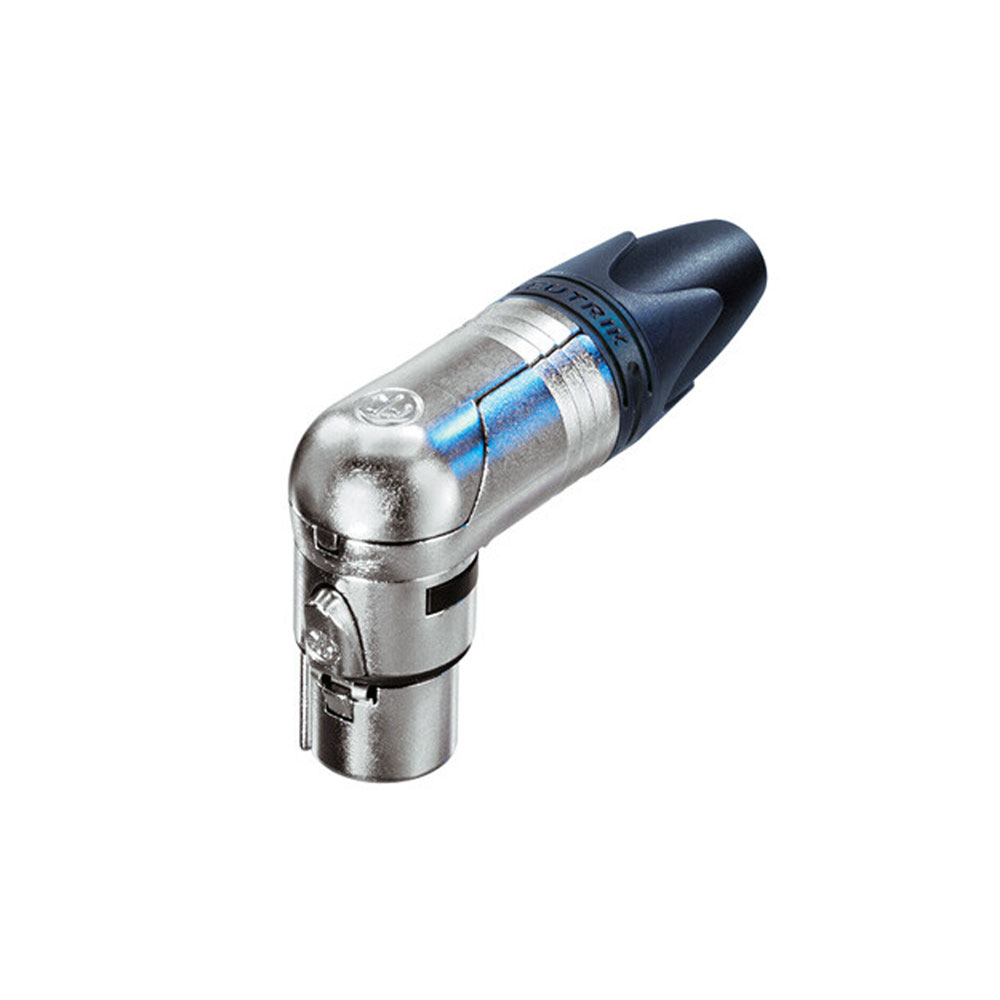

Neutrik NC4FRX - 4pólový pravoúhlý kabelový konektor, niklové pouzdro, stříbrné kontakty

Řada RX je pravoúhlá verze kabelových konektorů řady XX. Nástupce řady RC nabízí několik nových funkcí, díky nimž je spolehlivější, snadněji se montuje a zlepšuje integritu kontaktů i odlehčení kabelů od tahu.

Vlastnosti a výhody

• Extra tenký pravoúhlý konektor
• 5 volitelných poloh kabelových výstupů
• Jedinečná konstrukce klece samičího kontaktu pro nízký kontaktní odpor a vysokou integritu
• Samičí kontakt obsahuje pájecí bariéru, která zabraňuje vniknutí pájky do oblasti párování kontaktu
• Samice konektoru s vylepšenou pevnou kovovou západkou, která je větší a lépe se s ní manipuluje
• Přídavné kontakty s uzemňovací pružinou pro lepší spojitost s uzemněním pláště
• Vylepšené odlehčení tahu sklíčidlového typu zajišťuje větší vytahovací sílu a usnadňuje a urychluje montáž
• Botička s polyuretanovou vývodkou poskytuje vysokou ochranu proti namáhání kabelu ohybem
• K dispozici jsou barevné kroužky a botičky pro kódování nebo identifikaci
• Elegantní a ergonomický design - cenný a praktický

Technické informace

Výrobek
Název - NC4FRX
Typ připojení - XLR
Pohlaví - samice
Elektrické připojení
Kapacita mezi kontakty - ≤ 7 pF
Odpor kontaktů - ≤ 3 mΩ
Dielektrická pevnost - 1,5 kVdc
Izolační odpor - > 2 GΩ (počáteční)
Jmenovitý proud na kontakt - 10 A
Jmenovité napětí - < 50 V
Mechanické
O.D. kabelu - 3,5 - 8,0 mm
Vkládací síla - ≤ 20 N
Výsuvná síla - ≤ 20 N
Životnost - > 1000 cyklů páření
Velikost vodičů - max. 1.5 mm²
Velikost vodičů - max. 16 AWG
Zapojení - pájecí kontakty
Uzamykací zařízení - západka
Materiál
Bota - polyuretan
Pokovení kontaktů - 2 µm Ag
Kontakty - mosaz (CuZn39Pb3)
Vložka - Polyamid (PA66)
Zajišťovací prvek - Zinkový odlitek (ZnAl4Cu1) / Ck 67 (pružina)
Plášť - Zinkový tlakový odlitek (ZnAl4Cu1)
Pokovení pláště - nikl
Odlehčení tahu - Polyacetal (POM)
Ochrana životního prostředí
Hořlavost - UL 94 V-0
Shoda s normou - IEC 61076-2-103
Třída ochrany - IP 40
Pájitelnost - v souladu s IEC 68-2-20
Teplotní rozsah - -30 °C až +80 °C
