Skaarhoj GPI Triggers to SDI Tally

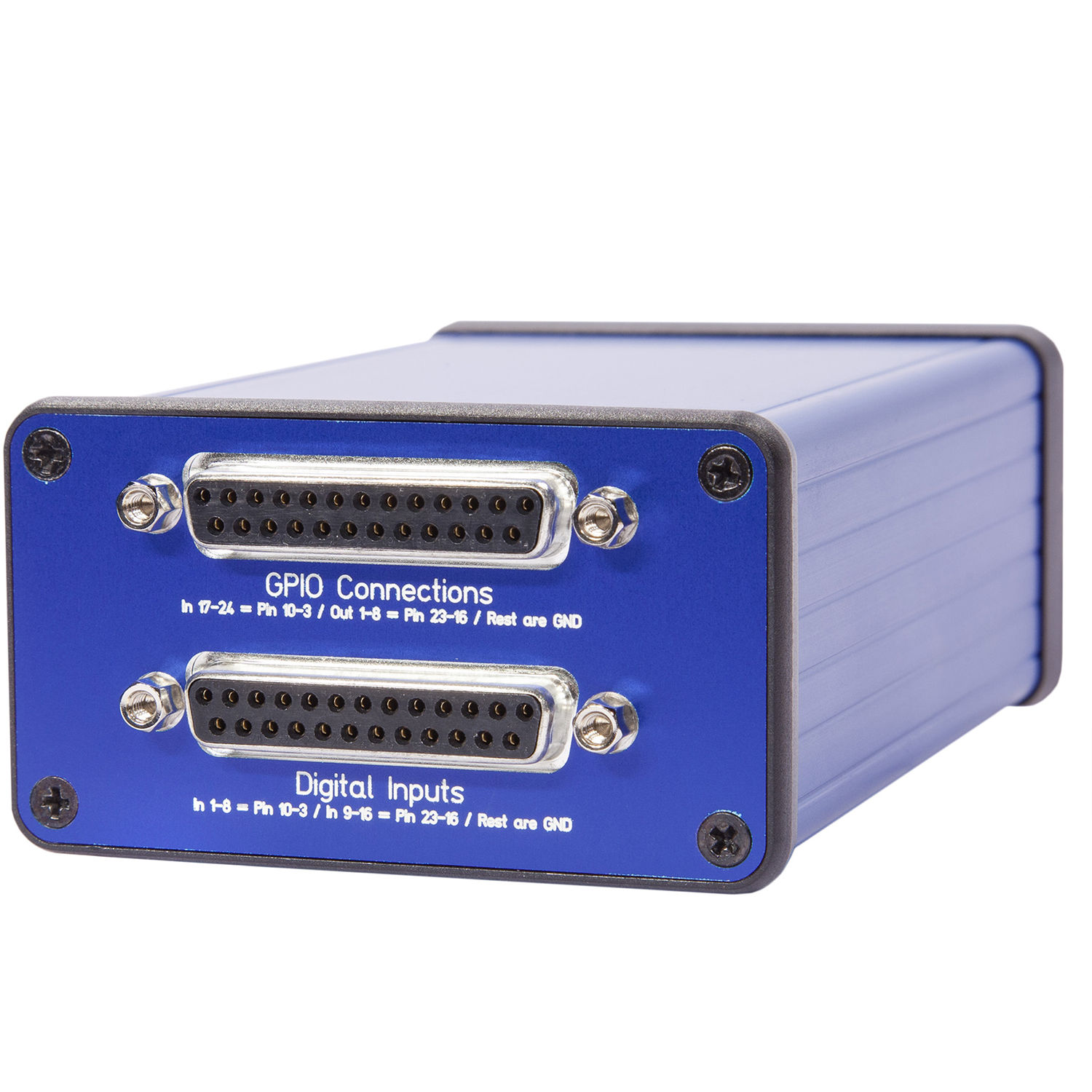

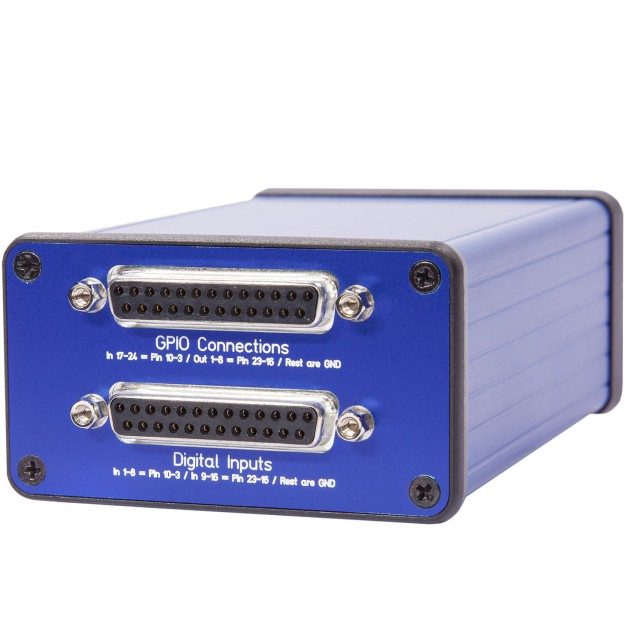

Z výroby je box nakonfigurován na ovládání ID kamer 1-8. Když je vstup 1-8 uzavřen na GND, výstup SDI z boxu bude pro kameru 1-8 nastaven na červenou barvu. Podobně vstupy 9-16 (na stejném konektoru DB25) způsobí, že na výstupu SDI bude nastaven zelený tally (náhled).

Pokud chcete ovládat tally pro jiné ID kamery než 1-8 nebo pokud chcete například jen červené tally pro kameru 1-16, jednoduše nakonfigurujte vstupy ve webovém rozhraní.

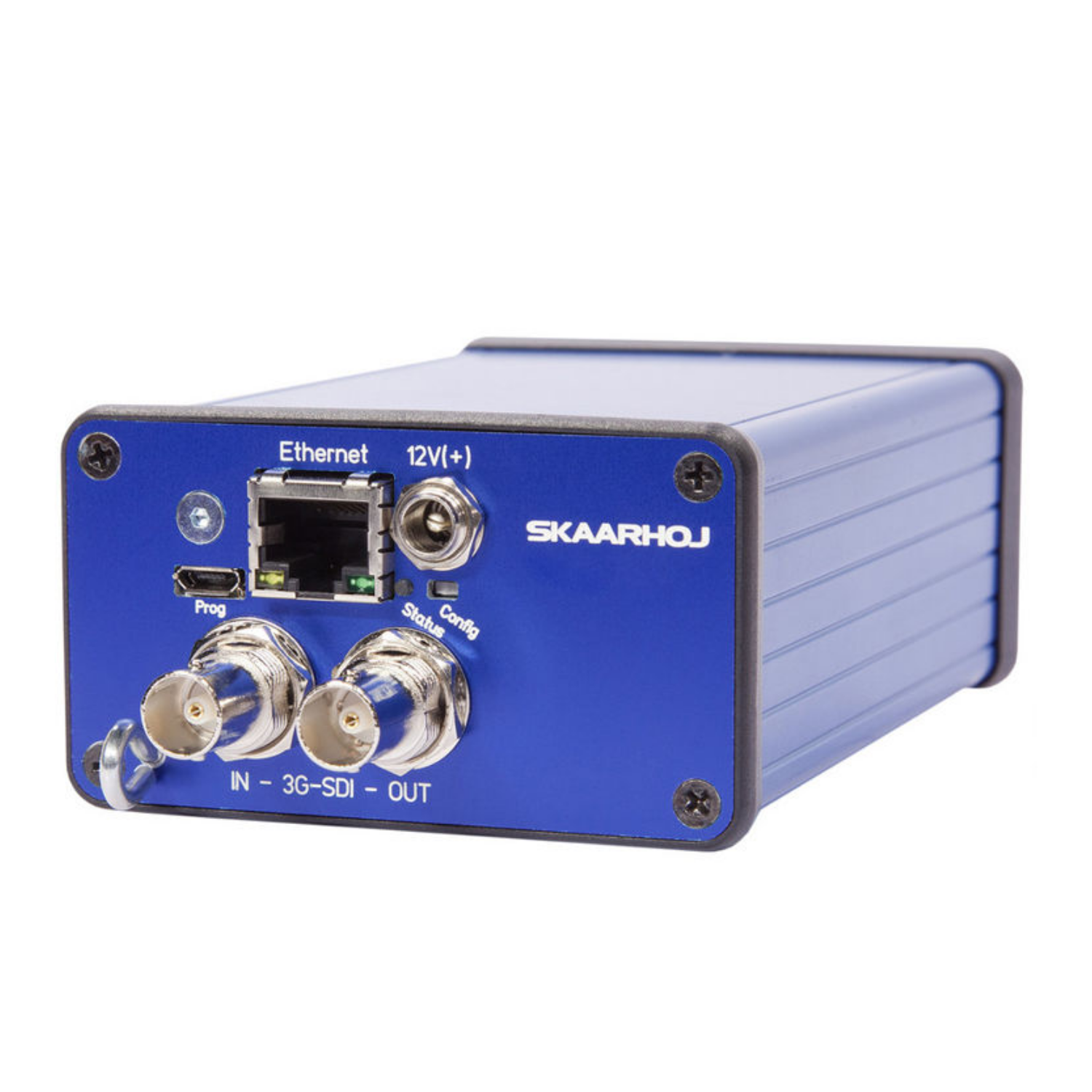

Vstup SDI musí být připojen ke zdroji zpětného signálu z kamery. Obvykle se jedná o výstup programu a případně obohacený o data CCU buď prostřednictvím přepínače ATEM, RCP SKAARHOJ nebo Blackmagic Arduino shieldu. Pole SDI Tally přepíše všechny informace CCU a přepíše pouze informace Tally.

Podpora fotoaparátu

Blackmagic 3G-SDI Arduino Shield podporuje následující formáty: 720p50, 720p59,94, 720p60, 1080i50, 1080i59,94, 1080i60, 1080p23,98, 1080p24, 1080p25, 1080p29,97, 1080p30, 1080p50, 1080p59,94 a 1080p60, ale kamera nemusí mít stejný videoformát jako vstup programu, takže můžete používat kamery v Ultra HD, přičemž protokol kamery bude do kamery posílán přes HD signál.
