Yamaha MG20XU

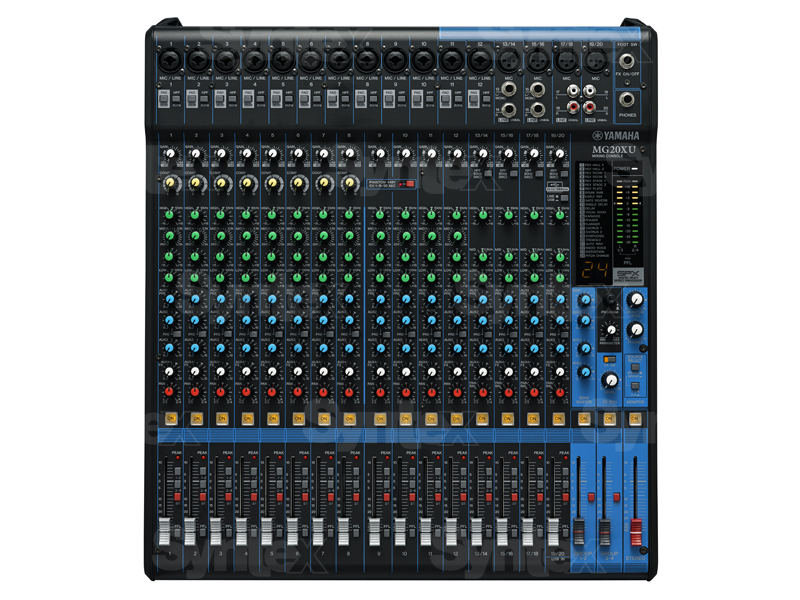

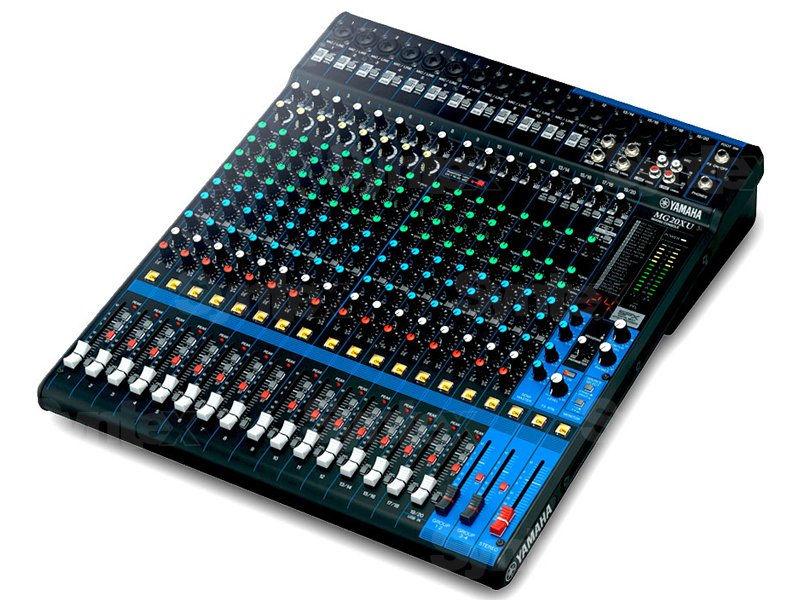

Yamaha MG20XU je kompaktný mixážny pult s 20 simultánnymi vstupmi, ktorý je ideálny na živé vystúpenia, nahrávanie, prednášky a ďalšie účely. Mixér je vybavený 12 mono mikrofónovými/linkovými kombo vstupnými kanálmi a 4 stereo linkovými vstupnými kanálmi, ktoré možno použiť aj ako mono mikrofónové alebo linkové vstupy. Je tiež vybavený pripojením USB a dokáže poskytnúť 2 vstupné a 2 výstupné kanály do počítača s frekvenciou až 24 bitov / 192 kHz, čo je ideálne na nahrávanie živých vystúpení, demonštrácií a podobne.

Kanály 1-20 sú vybavené mikrofónovými predzosilňovačmi D-PRE, 3-pásmovým ekvalizérom, ovládaním panorámy a vysokofrekvenčným filtrom a kanály 1-12 sú vybavené ovládaním stredných frekvencií s možnosťou prepínania. Mikrofónové predzosilňovače D-PRE sú vybavené invertovaným Darlingtonovým obvodom a prepínateľným 48 V fantómovým napájaním na použitie s dynamickými a kondenzátorovými mikrofónmi. Kanály 1-12 sú tiež vybavené prepínačmi útlmu 26 dB na použitie s hlasnými zdrojmi zvuku, ako sú gitarové zosilňovače a bicie, a na kanáloch 1-8 je k dispozícii kompresor s jedným gombíkom na vyhladenie dynamiky vokálov a nástrojov, aby lepšie sedeli v mixe.

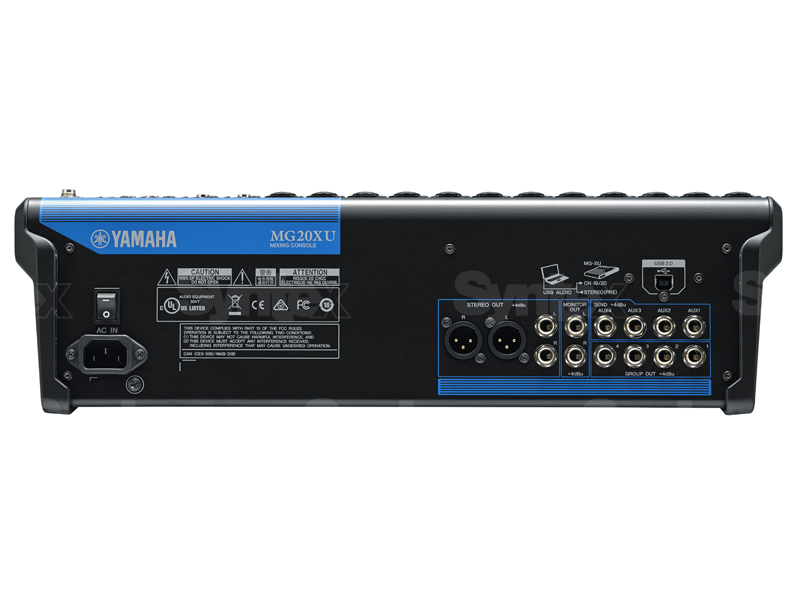

Mixážny pult MG20XU má stereo výstupy XLR a TRS na pripojenie k PA systému alebo monitorovým reproduktorom. Má tiež 1/4" výstup na slúchadlá s ovládaním úrovne na osobný monitoring, ako aj ďalšie 1/4" stereo výstupy TRS na odosielanie do napájaných reproduktorov, zosilňovačov alebo zariadení, ako sú digitálne rekordéry.

Každý z kanálov MG20XU má vyhradenú úroveň odosielania zbernice FX a na výber je 24 prednastavených efektov. Celková úroveň zbernice FX sa ovláda pomocou vyhradeného ovládača úrovne spätného signálu FX. Tieto efekty, ktoré poskytujú reverby, delay, phaser, flanger, chorus, tremolo, auto-wah, skreslenie a ďalšie, môžete použiť na to, aby vokály a nástroje lepšie sedeli v mixe. MG20XU sa dodáva so súpravou na montáž do racku a napájacím káblom.

• Vstavané efekty Algoritmus SPX: 24 programov
• Ovládanie parametrov: 1 x nožný SW: (FX RTN CH On/Off)
• Fantómové napájanie +48 V
• Digitálne vstupy/výstupy USB: Kompatibilné s USB Audio Class 2.0
• Vzorkovacia frekvencia: USB 2.0: Max. 192 kHz
• Bitová hĺbka: 24-bitová
• Vstupné kanály 12 x mono [Mic/Line]
• 4 x Mono/Stereo [Mic/Line]
• Výstupné kanály 2 x stereo výstup
• 1 x monitorovací výstup
• 1 x slúchadlový výstup
• 4 x pomocný výstup
• 4 x skupinový výstup
• Stereo zbernica: 1
• Skupinový: 4
• Aux: 4
• Pad 26 dB (mono)
• HPF 80 Hz, 12 dB/Oct (Mono/Stereo: iba Mic)
• Prahová hodnota kompresora: +22 dBu až -8 dBu
• Pomer: 1:1 až 4:1
• Výstupná úroveň: 0 dB až 7 dB
• Čas nástupu: Približne 25 ms
• Čas uvoľnenia: Približne 300 ms
• Ekvalizér EQ High Gain: +15 dB / -15 dB, frekvencia: 10 kHz Shelving
• EQ Mid Gain (stredný zisk ekvalizéra): Frekvencia: +15 dB / -15 dB, Frekvencia: Mono 250 Hz až 5 kHz
• Peaking, Stereo 2,5 kHz Peaking
• EQ Low Gain (Nízky zisk EQ): +15 dB / -15 dB, Frekvencia: 100 Hz Shelving
• LED dióda Peak LED: Zapne sa, keď signál post EQ dosiahne hodnotu 3 dB pod úrovňou orezania (mono)
• Merač úrovne: 2 x 12-segmentový LED merač [PEAK, +10, +6, +3, 0, -3, -6, -10, -15, -20, -25, -30 dB]
• Celkové harmonické skreslenie 0,03 % pri +14 dBu (20 Hz až 20 kHz), gombík GAIN: Min, 0,005 % pri +24
• dBu (1 kHz), gombík GAIN: Min
• Frekvenčná odozva +0,5 dB / -1,5 dB (20 Hz až 48 kHz), pozri menovitú výstupnú úroveň pri 1 kHz, gombík
• GAIN: Min
• Ekvivalentný vstupný šum -128 dBu (mono vstupný kanál, Rs: 150 Ohmov, gombík GAIN: Max)
• Zvyškový výstupný šum -102 dBu (STEREO OUT, STEREO Master Fader: Min)
• Presluchy -78 dB
• Požiadavka na napájanie AC 100 až 240 VAC, 50 / 60 Hz
• Spotreba energie 36 W
• Rozmery 17,5 x 5,1 x 19,7" / 444 x 130 x 500 mmČistá hmotnosť 15,7 lb / 7,1 kg
